Список использованных источников

Отличается от рубленого остовного толщиной элементов букв и конструктивной формой двух прописных букв К и Ж. Поэтому все методические указания, применяемые к рубленому остовному шрифту, полностью относятся к данному шрифту.

Стандартный шрифт (ГОСТ 2.304-81) применяется при оформлении топографических карт и землеустроительных планов для надписи названий поселков городского типа (включая рабочие и курортные), ж/д станций, пристаней, экспликаций, различного рода примечаний, зарамочного оформления.

Рабочее поле и зарамочное оформление любого топографического чертежа и землеустроительного плана содержат множество надписей, несущих сведения о качественных и количественных характеристиках объекта и отдельных его элементов. Для удобочитаемости графических документов при их вычерчивании следует использовать буквы и цифры только таких начертаний, которые предусмотрены правилами оформления, едиными и обязательными для нашего государства.

Все инженерно-топографические чертежи и топографические планы имеют надписи, которые являются их составной частью и располагаются в границах чертежа или вне его, внутри общей рамки и за рамкой (заголовки и название чертеж, плана). К выполнению надписей следует относиться очень внимательно – неясные буквы, цифры или условные знаки могут привести к ошибкам.

К надписям на топографических планах, картах относят:

· собственные названия (названия населенных пунктов, рек, озер, гор и т.д.);

· пояснительные надписи (дополнительное освещение некоторых объектов, н-р, «песок», «гравий»);

· числовые данные (отметки земной поверхности над уровнем моря, скорости течения рек, глубина брода и т.д.).

Шрифты (виды начертаний букв и цифр), применяемые на карте, называются картографическими. Они определяются рисунком, толщиной, шириной и высотой отдельных букв и цифр. Каждый знак шрифта отличается индивидуальной схемой построения (графемой) и имеет только ему присущие элементы, изменение которых приводит к изменению шрифта.

Шрифты характеризуются основными признаками:

· контрастность – отношение толщины основного элемента знака к дополнительному; различают контрастные, среднеконтрастные и малоконтрастные, выделяют также прозрачные и прозрачные с оттенком шрифты;

· толщина основного элемента буквы (изменяется в зависимости от ее высоты); различают шрифты остовные, светлые, полужирные и жирные;

· плотность шрифта – отношение ширины прописной буквы к ее высоте; различают шрифты узкие (< 2/3 высоты), нормальные (2/3 высоты£ ширина£ высота), широкие (ширина³высоты); выделяют также суженные и расширенные шрифты;



· наклон букв (прямые и наклонные шрифты).

В картографии и топографическом черчении чаще всего используются следующие виды шрифтов: стандартный, рубленый узкий остовный и полужирный; топографический; курсивы: остовный и полужирный (БСАМ); обыкновенный. Иногда используют также художественные шрифты и рубленые (нормальный и широкий).

Рубленый шрифт (остовный) применяют для оформления надписей пояснительного характера (названия частей города, его административных районов, микрорайонов; названия заповедников, парков и заказников; улиц, проспектов и площадей; при оцифровке координатной сетки топографических планов).

Остовный курсив – надписи пояснительного характера, а именно: назначение отдельных построек и их групп; стволы шахт; колодцы; специализации с/х предприятий и их подразделений; наименование угодий и др. БСАМ курсив (Б-431) специально разработан и применялся при оформлении Большого советского атласа мира. На чертежах им обозначают гидрографию и элементы рельефа, лесные массивы и обширные однотипные с/х угодья; пояснительные надписи к условным знакам опорных пунктов, построек, сооружений, дорог, грунтов; буквенные индексы материала покрытия дорог и отмосток зданий, назначения трубопроводов, вида прокладок в туннелях, напряжения электросетей, материала мостов, плотин, труб и т.д.

Топографический полужирный шрифт (Т-132) применяют для надписей дачных поселков и поселков сельского типа, заглавных надписей на планах и проектах землеустройства; командных высот, урезов воды.

Обыкновенный шрифт применяют при оформлении надписей планов и карт специального назначения (название карты эрозии почв, почвенная карта, картограммы кадастрового атласа); названия государств и республик.

Стандартный шрифт (ГОСТ 2.304-81)

Подробно рассматривается в ГОСТе. Дополнительные сведения:

Ширина букв В,Б,И,К,Л,Н,О,П,Р,Т,У,Ц,Ч,Ь,Э,Я 6/10 высоты
Ширина букв Г,Е,З,С 5/10 высоты
Ширина букв А,Д,М,Х,Ы,Ю 7/10 высоты
Ширина букв Ж,Ш,Ф,Щ,Ъ 8/10 высоты
Нижний выносной элемент букв Ц,Щ за счет межбуквенного пространства
Ширина всех цифр (кроме 1) Ширина цифры 1 ½ высоты 3/10 высоты
Радиусы закруглений всех элементов букв 1/10 – 1/5 высоты



Остовный курсив

Все элементы букв курсивных шрифтов состоят из отрезков прямых линий с подсечками и овалов.

Ширина основных букв 4/7 высоты
Буквы Ю,Ф,М,Ы,Д,Ш в 1,5 раза шире
Буква Ж ширина = высоте
Толщина всех линий букв 0,1-0,2 мм
Подсечки у прописных букв вверху и внизу в обе стороны на 1/7 высоты
Подсечки у строчных букв слева, вверху у левого граничного элемента буквы
Начертание всех строчных букв отличается от прописных букв



Рубленый шрифт (остовный)

Толщина всех линий букв 0,1-0,2 мм
Ширина всех букв и цифр ½ высоты
Исключения: Ш,Щ,М,Д,Ы,Ъ,Ж,Ю,Ф в 1,5 раза шире (3/4 высоты)
Горизонтальный элемент букв Н,Е,Б,В,Ы,Ъ,Ь,Я,К,Ж,Э,З,Ю и цифр 3,5,6 чуть выше их геометрической середины
Горизонтальный элемент букв Ч,Р и цифры 9 чуть ниже их геометрической середины
Расстояние между буквами ½ ширины буквы (не менее 1 мм не зависимо от шрифта)
Высота букв не регламентируется (эстетическая целесообразность)

Топографический полужирный шрифт (Т-132)



Нормальная ширина буквы ½ высоты
Толщина элементов букв 1/8 высоты или ¼ ширины
Широкие буквы Ш,Щ,М,Д,Ы,Ф,Ю в 1,5 раза шире нормальных



Обыкновенный шрифт

Отличительная черта обыкновенного шрифта – сочетание основных толстых вертикальных элементов с тонкими соединительными элементами (горизонтальными, наклонными и круглыми).



Толщина вертикальных элементов букв 1/6 высоты
Ширина основных букв 4/6 высоты
Толщина вертикальных соединительных элементов (в том числе и у овалов) в пределах 1/5 – 1/10 толщины основных элементов
Все вертикальные элементы букв с подсечками, выступающими по обе стороны на ½ их толщины
Тонкие элементы букв А,Х,М,У подсечки в форме треугольника
Выносные элементы букв Ц,Щ,Ъ,Д и окончания горизонтальных элементов букв Б,Г,Е,Т в форме треугольника
Овальные буквы чуть выступают за габариты остальных
Расстояния между буквами в словах ½ ширины буквы (не менее 1 мм)



1. ЕСКД. Основные положения. – М.: Изд-во стандартов, 1982.

2. ЕСКД. Общие правила выполнения чертежей. – М.: Изд-во стандартов, 1984.

3. Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500. – М.: Недра, 1989.

4. Условные знаки для топографической карты масштаба 1:10000. – М.: Недра, 1977.

5. Егорова Т.М. Землеустроительное черчение. – М.: Недра, 1982.

6. Лебедев К.М. Топографическое черчение. – М.: Недра, 1981.

7. Федоренко М.В., Раклов В.П. Землеустроительное черчение. – М.: Недра, 1991.

8. Чусов В.Л. Топографическое черчение. – М.: Изд-во геод. литер., 1958.

9. Симонин С.И. Инженерно-топографическое черчение и наглядные изображения. – М.: Недра, 1969.

10. Лосяков и др. Топографическое черчение. – М.: Недра, 1986.

11. Шулейкин А.С. Топографическое и землеустроительное черчение. – М.: Недра, 1975.

12. Брилинг Н.С., Балягин С.Н. Черчение: Справочное пособие. – М.: Стройиздат,1995.



7НАДПИСИ НА ГЕОГРАФИЧЕСКИХ КАРТАХ 1

1Надписи на географической карте являются важнейшей и неотъемлемой частью ее содержания. Карта без надписей — немая. В площадном отношении надписи занимают до четверти и более всей графической нагрузки карты. Надписи выполняются различными шрифтами.

Способы изготовления надписей2

Надписи, выполняемые картографическими шрифтами, изготавливаются разными способами в зависимости от требований к качеству исполнения. Традиционная технология создания карт предусматривает изготовление оригиналов двух видов: составительских (первичных), выполняемых рукописно в принятых условных обозначениях, но без тщательного графического исполнения, и издательских (вторичных), чистовой копии с составительских оригиналов. С издательских оригиналов в последующем производится фоторепродуцирование и получение печатных форм.

На составительских оригиналах надписи выполняют обычно рукописно, определенными картографическими шрифтами, предусмотренными для карт в соответствующих инструкциях, наставлениях или специальных программах. Надписи на составительском оригинале вычерчивают с соблюдением определенных размеров, начертания и цвета, соответствующих шрифтам для каждого элемента содержания. Главной задачей при рукописном вычерчивании надписей является их правильное расположение относительно соответствующих объектов, с учетом других штриховых элементов.

На издательских оригиналах изготовление надписей требует высокого графического качества, что связано с последующими технологическими процессами подготовки карты к изданию, т. е. с получением высококачественных копий с издательского оригинала фоторепродуцированием или светокопированием. При сложном содержании карты изготавливают отдельный оригинал надписей. Рукописное вычерчивание шрифтов заменяется более совершенными способами с применением механизации и автоматизации.

Для оформления издательских оригиналов использовались сначала наклейки надписей, изготовленный типографским набором. Но они не вполне удовлетворяли требованиям издания карт, воспроизведение шрифтов имело значительные дефекты (непропечатанные или раздавленные буквы).

Появление фотонаборных установок позволило перейти к совершенно новому способу изготовления надписей, суть которого в проектировании на фотопленке негативного изображения букв и получения позитивных отпечатков, выполняемых на различных пластичных материалах. Отпечатки шрифтов, полученные фотонабором, отличаются четкостью, однородностью штриха и обеспечивают хорошее качество воспроизведения в печати.

В настоящее время на картографическом производстве используются разнообразные конструкции фотонаборных машин, а также автоматические фотонаборные системы с программным управлением с последовательным набором и фотопечатанием шрифтов и знаков в заданные места оригиналов карт.

Расположение надписей на картах1, 2



Скорость восприятия элементов содержания зависит от правильного расположения надписей различных географических объектов. При первоначальном чтении содержания карты обращаются к географическим названиям. Затем внимание изучающего карту обращается на характеристики этих объектов. В ходе длительной истории становления принципов оформления карт были выработаны общие требования к выполнению и размещению надписей.



Общее требование к размещению надписей :



каждая надпись должна четко указывать принадлежность к определенному географическому объекту.



Особенности расположения надписей обусловлены характером локализации объектов на карте. Важное значение в правильном оформлении картографических изображений имеет правильное ориентирование надписей. Здесь важное значений имеет характер объекта.

Среди явлений, локализованных в пунктах, значительное число подписей имеют населенные пункты, для которых применяют шрифты разного рисунка и размера. Все названия населенных пунктов располагаются вдоль параллелей, на картах с прямоугольной сеткой координат — горизонтально, т. е. параллельно северной и южной рамкам карты. Названия обычно подписывают с правой стороны на свободных местах от штрихового изображения на достаточно близком расстоянии (0,3-0,5 мм) от объекта. При большом скоплении населенных пунктов на небольшой площади размещение подписей справа не всегда представляется возможным. При этом допускается свободное расположение, иногда даже изогнутое (локальное), но обеспечивающее четкую принадлежность подписи к соответствующему объекту. При большой загруженности штриховыми элементами отдельных участков карты для надписи выбирается такое положение, при котором она закрывает наименьшую часть изображения.

Названия объектов линейного распространения располагаются параллельно знаку объекта или вдоль его оси. Примеры возможного расположения названий указаны на рисунке 10.

Некоторые особенности имеют подписи речной сети, где расположение подписи идет по плавной кривой, отражающей изгибы реки. Эти названия обычно подписывают наклонным шрифтом, причем наклон каждой буквы ориентируют по нормали к кривой. Подписи рек размещают на любой стороне знака без учета направления течения. Для крупных рек используют разные размеры шрифтов, причем подписи





Рис.10 [1]

дают у истока, на участках с резким изменением направления течения, ниже впадения крупных притоков и в приустьевой части реки; при этом размеры шрифта постепенно увеличиваются от ее верхнего течения к устью. Для рек, ширина которых изображается в масштабе карты, названия подписывают по средней оси знака.

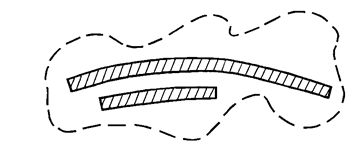

В размещении названий площадных объектов используют различные приёмы, связанные с характером протяженности , формой и величиной площади объекта. На рисунке 12 показан ряд примеров размещения названий озер и морей, где подписи располагаются внутри контура озера по его длинной оси, возле контура по направлению его вытянутой оси, а при округлой форме - справа от объекта или в другом свободном месте от штриховой нагрузки. Для площадей, имеющих сложную конфигурацию с изменением направления главной оси, подпись располагается вразрядку вдоль вытянутой оси контура. Объекты, занимающие на карте большие площади и протяженность (например, горные хребты, низменности и др.), подписывают вдоль всего объекта, указывая тем самым пределы его распространения. В некоторых случаях границы размещения объекта на карте указывает только лишь подпись без применения других обозначений, при этом расположение подписи должно точно соответствовать местоположению и протяженности объекта. Названия крупных по площади объектов (материки, государства, океаны) размещаются также по всей площади, иногда в две-три строки, причем применяются шрифты крупных размеров.

Некоторые особенности в размещении надписей свойственны многолистным картам. Если объект располагается на двух смежных листах, часть его названия, соответствующая доле изображаемого объекта, даётся на первом листе, другая часть подписи располагается между рамками листа. В случае размещения на листе лишь незначительной части объекта его полная подпись дается между рамками, а также на прилегающем листе, где в основном располагается изображаемый объект. При протяженности объекта более чем на четырех листах его название на карте не подписывается , а указывается на схеме расположения прилегающих листов. Для многолистных карт конкретные указания по выбору и расположению шрифтов содержатся в инструкциях и наставлениях по составлению этих карт с приложением образцов оформления.

В процессе составления карты может быть принята разная последовательность размещения надписей на оригинале. Возможно исполнение надписей одновременно с нанесением на оригинал объектов, к которым они относятся, но в этом случае могут возникать большие перекрытия надписей с другими элементами содержания. Поэтому более рационально размещение надписей на оригинале на свободных местах, менее загруженных, уже после нанесения всех элементов содержания карты. При этом на оригинале определяют местоположение главных географических названий, подписываемых шрифтами более крупного размера и образующих первый план подписей, а затем располагают другие названия, имеющие второстепенное значение. Последовательность и порядок расположения надписей устанавливаются конкретно для каждой карты в зависимости от общей графической нагрузки и технологии составления оригинала.

При размещении надписей и характеристик различных географических объектов существуют определенные правила.



Названия морей и заливов 1, 7

Их располагают внутри площади бассейна вразрядку, т. е. растягивают надпись за счет увеличения просветов между буквами (Рис. 11). Основания букв надписей размещают не по прямой, а по кривой, идущей примерно параллельно очертаниям бассейна, по оси наибольшего его протяжения. При написании вразрядку расстояние между словами должно равняться 1,5 — 2 расстояниям между буквами.

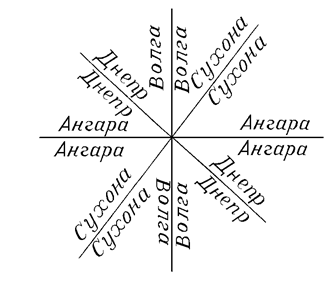

Рис. 11 [1,2]

Выполняя надпись наклонным шрифтом, следует наклон относить к нормали, проведенной к кривой в начале каждой буквы (рис.11). И у прямого шрифта, ось знака которого перпендикулярна к кривой, все буквы одна относительно другой будут иметь разный наклон. Буквы надписи перед выполнением тушью, расстанавливаются карандашом.

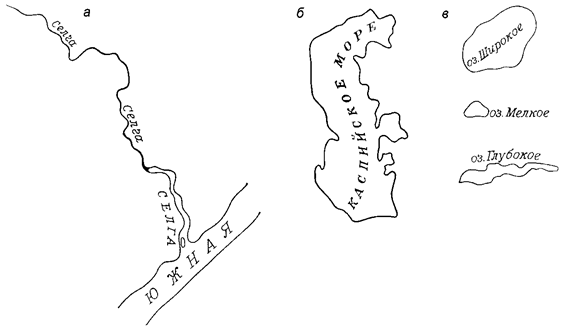

Названия озер и морей располагают по следующим правилам (Рис.12). Моря и большие озера подписывают посередине по плавной кривой, повторяющей общие очертания их берегов. Малые озера подписываются по правилу размещения наименований населенных пунктов. Узкие вытянутые озера подписывают, как реки (см. ниже).



Рис.12 [2,7]



Названия больших водных пространств (океанов, морей, заливов, проливов) располагаю внутри площади бассейна вразрядку по кривой линии, примерно параллельно очертаниям береговой линии от одного края до другого по наибольшему протяжению.

При написании слов вразрядку расстояния между ними зависят как от длины надписи, так и от длины подписываемого объекта.

Небольшие заливы и проливы подписывают не вразрядку по дугам,соответствующим очертаниям береговой линии.



Размещение наименований рек 7

Название рек располагают параллельно руслу реки по плавной кривой, отражающей наиболее крупные изгибы русла. Мелкие изгибы не принимаются во внимание. Названия подписываются в непосредственной близости от реки (0,3 - 1,0 мм), причем, их можно располагать по любой стороне русла, не учитывая направления течения.

Крупные реки подписывают различными по размеру шрифтами: в истоках — мелким, в среднем течении - крупнее, в нижнем — еще более крупным, иногда только заглавными буквами. Если реки изображаются в две линии и возможно размещение надписи между ними, то они подписываются по середине русла. Названия рек следует располагать так, чтобы их чтение не затрудняло пользующегося картой (Рис.12а, 13,1 ).

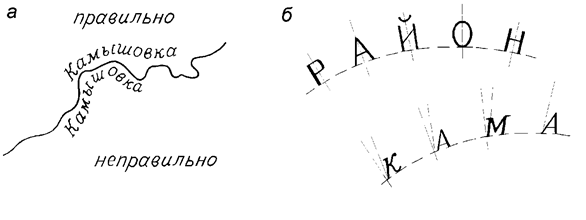

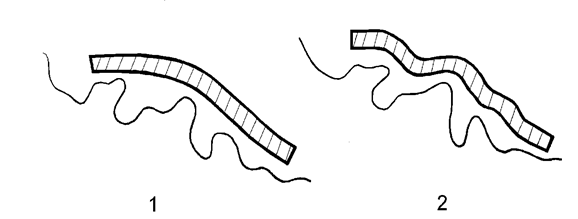

Рис. 13 Размещение названия реки [1,2,7]:

1- правильно; 2 — неправильно.



Названия рек располагают параллельно руслу реки по плавной кривой линии, огибающей наиболее крупные изгибы русла (Рис.13).

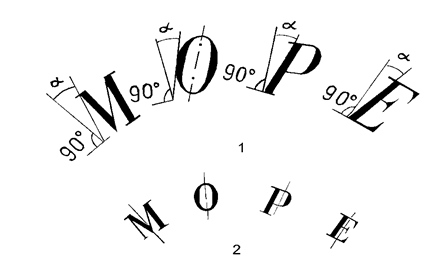

В случае написания слов по кривой линии прямым шрифтом оси букв должны быть перпендикулярны к ней (Рис. 14). Вычерчивая название реки Остовным курсивом по кривой линии, наклон букв делают относительно нормалей, проведенных к кривой в начальной точке каждой буквы. В обоих случаях буквы относительно друг друга будут иметь разный наклон (Рис.14б).





Рис. 14[1, 2, 7]



Подписи названия реки располагают на расстоянии 0,5 -1,0 мм от русла по любой его стороне, так чтобы было удобно для чтения.

Крупные реки подписывают мелким шрифтом в истоке, более крупным - в среднем течении и крупным — в устье. На топографических картах в той части, где река судоходна, подпись дается заглавными буквами (Рис.12). Если ширина реки в масштабе карты позволяет разместить название внутри неё, то такую реку подписывают по середине русла.



Размещение названий форм и элементов рельефа 7

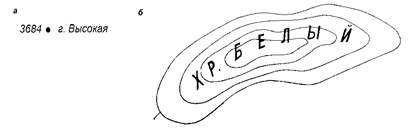

Вершины гор, сопок, обозначенные на карте точкой, подписываются так же как населенные пункты (Рис.15а ).









Рис.15 [7]



Численная отметка высоты проставляется около точки с любой стороны. Горные хребты, низменности и другие объекты, имеющие протяженность, подписывают так, чтобы название располагалось вдоль объекта (Рис.15 б).





Размещение наименований населенных пунктов и объектов политико-административного деления 1, 7

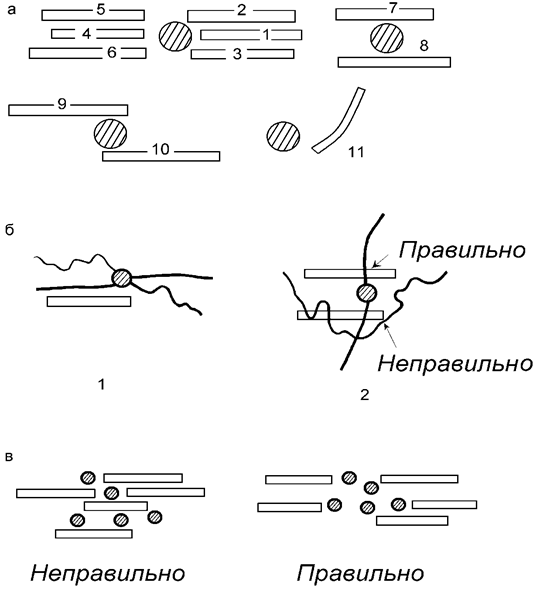

Названия населенных пунктов размещают параллельно северной или южной линии рамки или параллелям (Рис. 16 ).

Надписи должны располагаться как можно ближе к объекту, преимущественно с правой его стороны, но можно делать надписи с любой стороны знака населенного пункта. Иное, кроме правого, положение надписи обуславливается требованием не пересекать контуры. Если же приходится это делать, то нужно выбрать такое место для названия, при котором оно закрывает наименьшую площадь рисунка карты (см. рис.16).

Все названия должны ясно указывать тот объект, к которому они относятся.

Надписи названий, относящихся к политико-административному делению, располагаются на территории по всей ее длине в одну, две, а иногда и в три строчки (Рис.17). Обычно их пишут вразрядку. Разрядка на всех строчках должна быть одинакова, расстояния между строками — равные, а строчки параллельны одна другой. Допускается небольшое смещение букв в случаях, когда закрывается рисунок карты.






Рис.16 [1,7]







Рис. 17 [1]

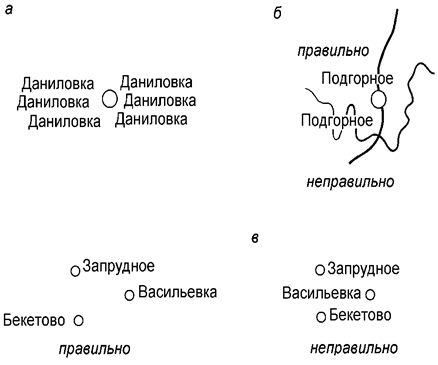

Названия населенного пункта располагают по строке, параллельно северной (южной) рамке карты или вдоль параллелей, преимущественно справа от изображения пункта (Рис.18а).

Если невозможно расположить надпись справа от изображения населенного пункта из-за нагрузки карты другими элементами изображения, то подпись названия делают с любой стороны, но из всех возможных вариантов выбирается такой, при котором подпись перекрывает как можно меньше других условных обозначений. При частом расположении населенных пунктов на карте подписи их названий должны ясно указывать, к какому из них они относятся.



Рис. 18 [1,7]



На крупномасштабных топографических картах изображение крупного населенного пункта может занимать два смежных листа карты или более. В этом случае название его помещается также справа, но на том листе карты, на котором показана его большая часть. Надписи названий небольших населенных пунктов размещают, как правило, справа и против середины их изображений на расстоянии 2-3 мм.

Подобные названия объектов политико-административного деления располагают по всей протяженности территории в одну, две, а иногда и три строки. Слова пишут вразрядку, одинаковой для всех строк. Расстояния между строками должны быть также одинаковыми, а строки — параллельными одна другой. Допускается незначительное смещение букв в словах, если они закрывают изображение на карте.

Размещение надписей на тематических картах 5



При размещении надписей на тематических картах следует учитывать такое явление, как зрительные иллюзии (Рис. 17).

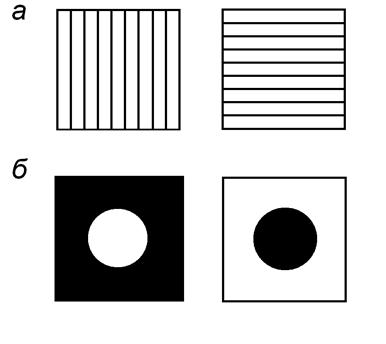

Например, при сравнении двух квадратов, заштрихованных в разных направлениях, один квадрат кажется шире другого. Вертикальные штрихи удлиняют квадрат, а горизонтальные — расширяют, независимо от окраски штрихов. Два абсолютно одинаковых кружка , окрашенные один в белый, а другой в черный цвет, выглядят так:белый кружок на черном фоне кажется больше, чем кружок на белом фоне. Эта особенность восприятия определена учеными как явление иррадиации (от лат. irradiare — сиять). Предметы, окрашенные в черный цвет, кажутся меньше светлых. Светлые буквы выглядят значительно явственнее на черном фоне (Рис. 19).




Рис. 19

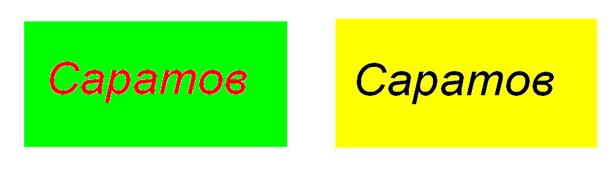

Буквы и слова в цветовом сочетании по отношению к фону могут быть контрастными и спокойными, мягкими. Контрастность цветовых соотношений строится на гармонии дополнительных цветов. К красному дополнительным цветом является зеленый, к оранжевому — голубой, к желтому — синий (более подробно о цветоведении см. методическое пособие «Картографическое черчение»/ Нестерова И.В., 2006). Поэтому буквы, написанные красным цветом на зеленом фоне (Рис.20), выглядят значительно ярче, чем на любом другом фоне.



Рис. 20



Практикой установлено, что чёрная надпись хорошо читается на желтом фоне. Труднее читаются буквы белого цвета на черном фоне. Следовательно, чем больше отличается цвет надписи от цвета фона, тем более заметно изображение и тем отчетливее видны контуры его формы. Для более четкого выявления шрифта необходим фон заметно светлее. 5

Возможности современной издательской техники ведут к сокращению ручного труда, к его механизации и автоматизации, к повышению качества графического исполнения оригиналов карт. Тем не менее, в практической деятельности географов оформление карт , всевозможных картографических произведений занимает важное место. Умение рукописного изготовления надписей составляет важный навык в подготовке специалистов этого профиля.



Лекция 8

Скорописное письмо цифр



Скоропись — это манера письма, которая характеризуется прежде всего тем, что буквы и цифры выполняются от руки быстро, четко, разборчиво. В геодезии наибольшее значение имеет скорописное письмо цифр, так как многие процессы по­левых и камеральных работ связаны с записью результатов ин­струментальных измерений и их математической обработкой. В картографии скоропись применяется при вычислении карто­графических проекций.

Скорописное письмо цифр выполняется обычной перьевой или шариковой ручкой в полевых журналах, а при камеральных работах —на специальной вычислительной бумаге, имеющей вспомогательную горизонтальную и вертикальную разграфку, удобную для построения таблиц и записи цифровых данных

Быстрота начертания цифр, их четкость и разборчивость обеспечиваются характером их рисунка. Для написания приме­няется прямой шрифт. Размер цифр задается высотой единицы (шириной строки). Все остальные цифры пишут на 1/3 больше единицы. При этом четные цифры выступают на 1/3 строки вверх, а нечетные —на 1/3 вниз (рис. 47, а). Такой шрифт ис­пользуется в логарифмических таблицах и называется лога­рифмическим.

Для приобретения навыка в написании скорописных цифр (подчеркнем — написании, а ие вычерчивании) необходимо ос­воить последовательность исполнения их по отдельным элемен­там. На рис. 47,6 стрелками и номерами показан порядок письма цифр отдельными быстрыми приемами. Следует обра­тить внимание на характер нижних окончаний у цифр 3, 5, 9, а также верхнего у цифры 6, которые не закругляются, а имеют

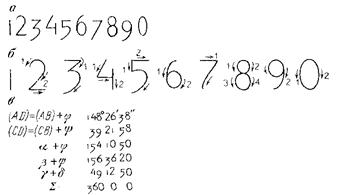

Рис.47. Скорописное письмо цифр

серповидный рисунок. Смысл такого приема письма состоит не в красивой форме серповидной линии, а в том, что она прово­дится легко и быстро одним движением пера, так как лишена закругления вверх или вниз, на выполнение которого требуется время.

При вычислениях приходится записывать в таблицы много­значные числа в колонку одно под другим. Цифры при этом должны располагаться строго по строкам и по вертикалям: единицы — под единицами, десятки под десятками и т. д. Пример табличной записи приведен на рис. 47, в.




[1] Карта — это уменьшенное обобщенное изображение земной поверхно­сти или небесных тел на плоскости, построенное по определенному матема­тическому закону, показывающее с помощью условных обозначений объекты и явления п соответствии с назначением карты.
