Разъёмы питания и стандарты ATX

Словарик

  • PCI = PeripheralComponentInterconnect

В следующей таблице и на иллюстрациях приведены различные типы разъёмов питания.

Стандартный разъём питания.

AMD
Socket 462
Стандарт питания ATX12V 1.3 или выше
Вилка ATX 20-контактная
Вилка AUX (6-контактная) Не используется
Разъём P4 (4-контактный 12 В) Редко используется
Socket 754
Стандарт питания ATX12V 1.3 или выше
Вилка ATX 20-контактная, иногда 24-контактная
Вилка AUX (6-контактная) Не используется
Разъём P4 (4-контактный 12 В) Иногда присутствует
Socket 939
Стандарт питания ATX12V 1.3 или выше
Вилка ATX 20-контактная, иногда 24-контактная
Вилка AUX (6-контактная) Не используется
Разъём P4 (4-контактный 12 В) Иногда нужен
Intel
Socket 370
Стандарт питания ATX12V 1.3 или выше
Вилка ATX 20-контактная
Вилка AUX (6-контактная) Редко используется
Разъём P4 (4-контактный 12 В) Редко используется
Socket 423
Стандарт питания ATX12V 1.3 или выше
Вилка ATX 20-контактная
Вилка AUX (6-контактная) Редко используется
Разъём P4 (4-контактный 12 В) Нужен
Socket 478
Стандарт питания ATX12V 1.3 или выше
Вилка ATX 20-контактная
Вилка AUX (6-контактная) Не используется
Разъём P4 (4-контактный 12 В) Нужен
Socket 775
Стандарт питания ATX12V 2.01 или выше
Вилка ATX 24-контактная, иногда 20-контактная
Вилка AUX (6-контактная) Н/Д
Разъём P4 (4-контактный 12 В) Нужен
Разъём P4 (8-контактный 12 В) Чипсету 945X с поддержкой двуядерных CPU или выше нужен данный разъём

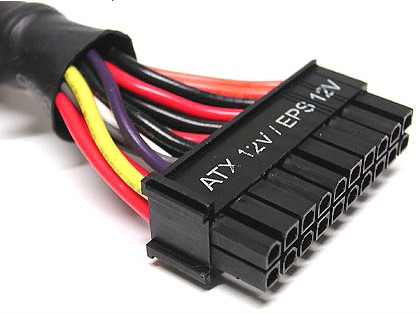

Вилка ATX с 24 контактами (Extented ATX).


20-контактный кабель ATX.

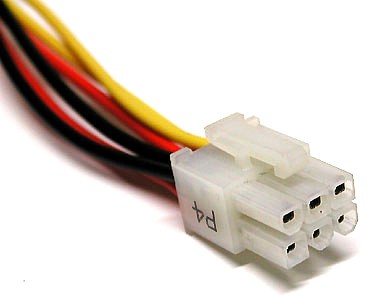

6-контактный разъём EPS.

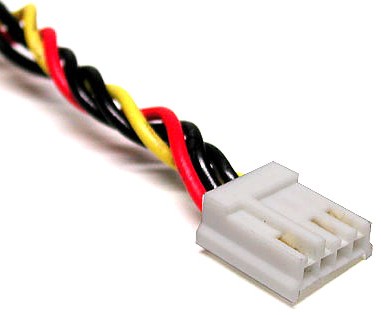

Пришёл и ушёл: разъём питания дисковода.

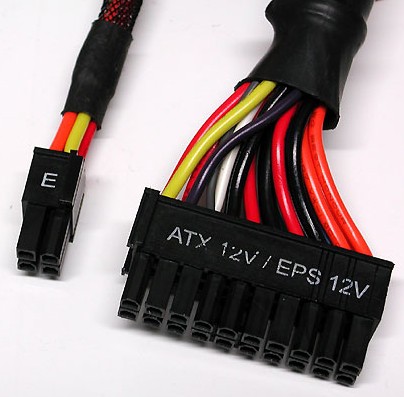

20/24-контактный разъём (ATX и EATX)

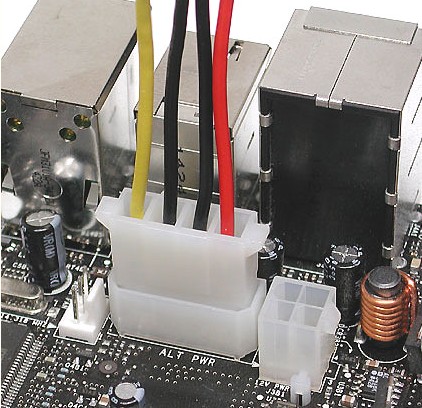

Не делайте этого. 4-контактный расширитель с 20 до 24 контактов вилки ATX нельзя использовать для 12-В дополнительного разъёма AUX (впрочем, он находится слишком далеко). 4-контакный расширитель предназначен для порта Extended ATX и не используется на 20-контактных материнских платах ATX.

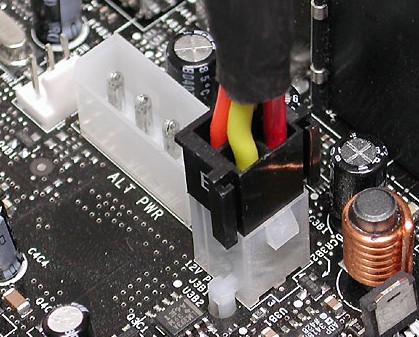

Вот как нужно: отдельная 4-контактная вилка вставляется в 12-В порт AUX. Её легко распознать: два золотистых и два чёрных кабеля.

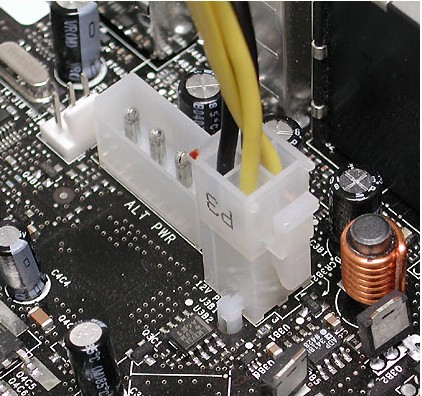

Многие материнские платы требуют подключения дополнительного питания.

Материал взят с сайта: http://servis2010.ru/Sovet%20mastera%20PK/interfeis.html
