Опоры воздушных линий

Воздушные ЛЭП прокладываются на деревянных, металлических и железобетонных

опорах.

По назначению опоры бывают промежуточными, анкерными, угловыми и концевыми.

Опоры могут быть одноцепными и двухцепными, с тросом и без троса.

Наиболее распространенными на линиях являются промежуточные опоры. В равнинных

местностях число этих опор составляет 80...90% от общего числа опор (рис. 3.3) при нормаль-

ных режимах работы, когда все провода целы, на промежуточные опоры усилий, действующих

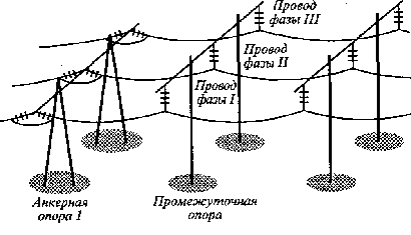

вдоль линии, нет. Опора (рис. 3.4) воспринимает вертикальные силы - массу проводов, изолято-

ров, льда и самой опоры, и горизонтальные силы - давление ветра на провода и опору.

При обрыве провода промежуточная опора должна принять продольную силу неуравно-

вешенного тяжения по проводу, оборвавшемуся по одному из пролетов.

Анкерные опоры устанавливаются через определенное число пролетов (через каждые 3...

5 км линии), имеют жесткое закрепление проводов и рассчитываются на обрыв всех проводов.

Провода линий с подвесными изоляторами крепятся на анкерных опорах натяжными гирлянда-

ми, провода одной и той же фазы смежных с опорой пролетов соединены петлями проводов.

При подходах к подстанциям устанавливаются концевые опоры, назначение которых

принять тяжения, действующие по проводам линии. Концевые опоры являются ближайшими к

подстанциям. Концевые опоры выполняются жесткими, провода на них крепятся, как и на ан-

керных опорах, натяжными гирляндами изоляторов. В точках поворота линии устанавливаются

угловые опоры.

Рис. 3.5. Расположения проводов и тросов на опорах:

а - по вершинам треугольника; 6 - горизонтальные; в - обратной елкой; /— тросы; 2— провода

Рис. 3.6. Схема транспозиции проводов: а,Ь,с- фазы трехфазной сети

На линиях напряжением 220 кВ и выше применяют расщепление проводов - подвеши-

вают несколько проводов в фазе. Этим достигается уменьшение напряженности электрического

поля около проводов и ослабление ионизации воздуха (короны). Расстояние между проводами

расщепленной фазы составляет около 40 см. Для фиксирования вдоль линии устанавливают

специальные распорки между проводами расщепленной фазы.

На рис. 3.5 схематически изображены наиболее часто встречающиеся расположения

проводов и тросов на опорах. Расположение проводов по вершинам треугольника широко рас-

пространено на линиях напряжением до 35 кВ и на одноцепных линиях напряжением 110 кВ на

металлических и железобетонных опорах. Горизонтальное расположение проводов применяют

на линиях напряжением ПО кВ и выше с металлическими и железобетонными опорами. Для

двухцепных опор более удобно с точки зрения эксплуатации расположение проводов по типу

«обратная елка».

Различие во взаимном расположении проводов приводит к различию параметров (индук-

тивных сопротивлений) фаз. Для уравнивания этих параметров на линиях длиной более 100 км

применяют транспозицию проводов: линия делится на три участка, на которых каждый из трех

проводов занимает все три возможных положения (рис. 3.6). В точках линии, где провода линии

меняются местами, устанавливаются транспозиционные опоры.

При пересечениях больших рек, ущелий и т. п. при больших пролетах устанавливаются

переходные опоры высотой 50... 100 м и более.__
