Протокол L2TP

Протокол L2TP обеспечивает шифрование многопротокольного трафика и его отправку в любой среде, поддерживающей доставку датаграмм типа «точка-точка», например в IP-среде или в асинхронном режиме передачи (ATM). Протокол L2TP - это комбинация протокола PPTP и переадресации второго уровня (L2F), технологии корпорации Cisco Systems, Inc. Протокол L2TP объединяет в себе лучшие возможности PPTP и L2F.

В отличие от протокола PPTP, реализация протокола L2TP корпорацией Майкрософт не использует шифрование MPPE для PPP-датаграмм. Службы шифрования протокола L2TP работают на основе IPsec в транспортном режиме. Комбинация протоколов L2TP и IPsec называется L2TP/IPsec.

Необходимо, чтобы протоколы L2TP и IPsec поддерживались как VPN-клиентом, так и VPN-сервером. Клиентская поддержка протокола L2TP встроена в клиенты удаленного доступа операционных систем Windows Vista® и Windows XP;, а поддержка протокола L2TP для VPN-сервера включена в операционные системы семейств Windows Server® 2008 и Windows Server 2003.

Протокол L2TP устанавливается совместно с TCP/IP-протоколом.

Инкапсуляция пакетов L2TP/IPsec выполняется на двух уровнях:

Первый уровень: инкапсуляция L2TP

К PPP-кадру (IP-датаграмме) добавляются заголовки L2TP и UDP.

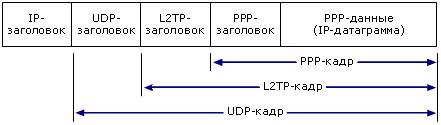

Структура L2TP-пакета, содержащего IP-датаграмму

Второй уровень: инкапсуляция IPsec

К получившемуся сообщению L2TP добавляются заголовок и замыкатель протокола ESP IPsec, замыкатель проверки подлинности IPsec, который обеспечивает целостность и проверку подлинности сообщения, а также окончательный IP-заголовок. В IP-заголовке содержатся исходный и конечный IP-адреса, соответствующие VPN-клиенту и VPN-серверу.

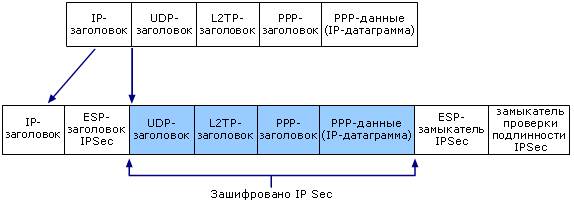

Шифрование L2TP-трафика с помощью протокола ESP IPsec

Сообщение L2TP шифруется по стандарту шифрования данных DES или по тройному стандарту DES (3DES), используя ключи шифрования, полученные в процессе согласования по протоколу IKE.
