Электродная система

Электроды, подводящие ток к нагреваемой среде, имеют различную форму: плоскую пластинчатую (рис, 2.5, в); пластинчатую, изогнутую под углом 120° (рис. 2.5, а); пластинчатую дуговую и рамочную; стерж­невую; стержневую многоэлементную; цилиндрическую (рис. 2.5, б) и др.

Плоскую электродную систему из двух плоских электродов можно использовать в однофазных нагревателях небольшой мощ­ности (до 10 кВт).

В мощных электродных нагревателях, которые имеют преиму­щественное распространение, используют симметричные трех­фазные электродные системы (см. рис. 2.5, а и в), образующие трехфазную нагрузку по схеме «треугольник». Система, показан­ная на рис. 2.5, б, соединена по схеме «звезда».

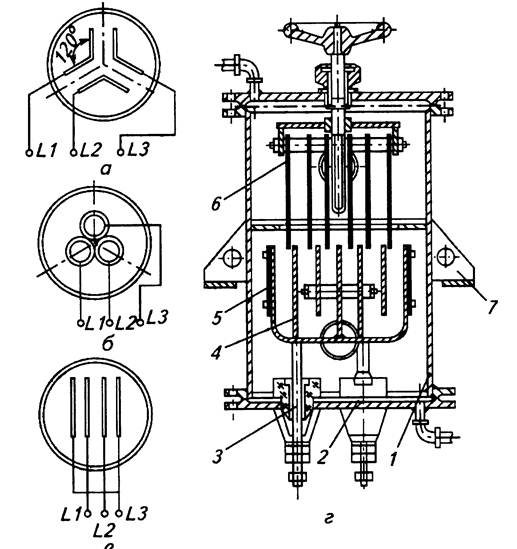

Рис. 2.5. Трехфазные схемы электродов:

а — из плоских изогнутых электродов; б — из коаксиальных цилиндрических; в — из плоских электродов с расщепленной фазой; г — устройство электродного водонагревателя КЭВ; 1 — корпус; 2 — днище; 3 — токоввод с изоляторами; 4 — электрод; 5 — защитный диэлектричес­кий экран; 6 — подвижный диэлектрический экран для регулирования мощности ЭНУ;

7— опора

Плоские электроды (см. рис. 2.5, а, в) применяют при удель­ном электрическом сопротивлении холодной воды r₂₀, как пра­вило, превышающем значение 10 Ом • м. При более низком удельном сопротивлении, а также при высоковольтном питании 6 или 10 кВ используют коаксиальные цилиндрические электроды (см. рис. 2.5, б).

Для большинства ЭНУ r₂₀ лежит в пределах от 6 до 120 Ом • м при 20 °С. С целью снижения процесса электролиза при повышен­ной плотности тока, ведущей к ускоренному разрушению элект­родов, допустимая плотность тока j_ДОП при нагреве воды плоскими электродами не должна превышать 1,0 • 10⁴ А/м², при нагреве ци­линдрическими — 2 • 10⁴А/м². Лучшие материалы для электро­дов — титан, нержавеющая сталь и электротехнический графит. Вследствие большей доступности, технологичности и прочности часто применяют нержавеющую сталь.
