Пожарные автоцистерны

Основные пожарные автомобили общего применения

Пожарные автоцистерны (АЦ) предназначены для тушения пожаров, доставки к месту вызова боевых расчетов, огнетушащих веществ (ОТВ) и пожарно-технического вооружения (ПТВ). На них в качестве ОТВ используется вода и пенообразователь для тушения пеной.

Пожарные АЦ используются как самостоятельные боевые единицы с подачей воды из собственной цистерны, открытого водоема или водопроводной сети. Может использоваться также пенообразователь как из бака АЦ, так и из постороннего источника.

Для выполнения основных функций пожарные надстройки АЦ включают цистерны для воды и баки для пенообразователя, пожарные насосы с трансмиссиями к ним, водопенные коммуникации и приводы управления механизмами.

Все элементы пожарных надстроек размещаются в кузовах, смонтированных на шасси грузовых автомобилей (рис.8.1).

В ГПС используется большое число различных модификаций АЦ, сооруженных на полноприводных или неполноприводных шасси грузовых автомобилей производства различных заводов. Их пожарные надстройки укомплектованы элементами одинакового назначения. Однако на них используются пожарные насосы с различными характеристиками, цистерны и пенобаки с различной вместимостью, водопенные коммуникации могут быть по-разному скомпонованными. Поэтому становится целесообразным изучение типичных элементов пожарных надстроек различных АЦ.

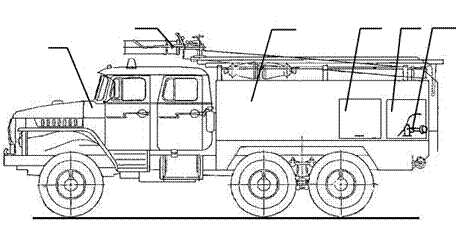

Рис. 8.1. Автоцистерна пожарная АЦП-6/6-40(Урал-5557-10):

1 – шасси автомобиля Урал; 2 – ствол лафетный; 3 – цистерна; 4 – отсек размещения ПТВ; 5 – насосный отсек; 6 – насосная установка

Цистерны и баки для огнетушащих веществ. Цистерны для воды изготовляют вместимостью от 0,8 до 9 м³. Их вместимость является основой для классификации АЦ. При вместимости цистерн до 2 м³ АЦ называют легкими. При вместимости от 2 м³ и до 4 м³ – средними, а при вместимости 4 м³ и более – тяжелыми.

Для конструирования цистерн используются углеродистые стали. Внутренние их поверхности защищают от коррозии специальными антикоррозионными покрытиями. На некоторых АЦ для этой цели используется анодная защита.

Для предотвращения замерзания воды в зимнее время цистерны оборудуются обогревом. Он может осуществляться автономными теплогенераторами, теплом отработавших газов двигателя или электрическими обогревателями. На некоторых АЦ устанавливаются цистерны с теплоизоляционным слоем, например полиуретаном.

Заводы также изготовляют цистерны из стеклопластика. Такие цистерны не требуют защиты от коррозии, они легче цистерн из углеродистой стали. Кроме того, они характеризуются хорошими теплозащитными свойствами.

К конструкциям цистерн предъявляется ряд общих требований. Для осмотра и технического обслуживания цистерны должны иметь люки диаметром более 450 мм. Внутри цистерн для гашения колебаний жидкости должны устанавливаться волноломы. Цистерны должны быть приспособлены для заполнения водой насосом АЦ или другим насосом. В них необходимы устройства, предотвращающие создание избыточного давления при их заполнении, обеспечивающие непрерывный или дискретный контроль за их заполнением водой, а также полным сливом её.

В поперечном сечении цистерны могут иметь эллиптическую форму или форму, близкую к квадратной, но с закругленными углами. Цистерны с эллиптической формой сечения устанавливают на пожарных автомобилях на шасси ГАЗ и др. Установка таких цистерн позволяет более полно использовать ширину шасси и способствует снижению центра массы автомобиля.

Цистерны различаются размерами, размещением люков, отстойников, деталей крепления и т.д., но все же они имеют много общих элементов. На
рис. 8.2 показано устройство цистерны на пожарных автомобилях
АЦ-40(131)137, АЦ-40(130)63Б и др. Обечайка 15 с обеих сторон закрыта приваренными днищами. Над верхней частью обечайки из отверстия выходит установленная в цистерне контрольная труба 2. Сверху она закрыта крышкой 1. При переполнении цистерны лишняя вода по этой трубе будет выливаться.

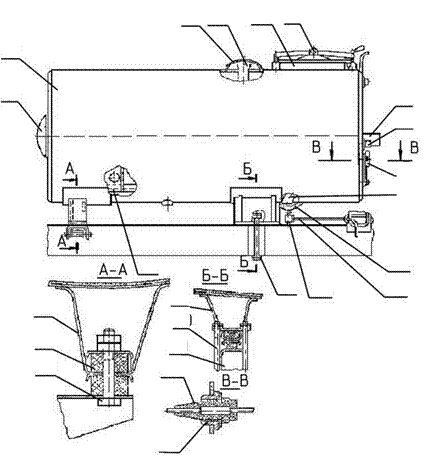

Рис. 8.2. Цистерна: 1, 4 – крышки; 2 – контрольная труба; 3 – горловина; 5 – кронштейн; 6 – труба; 7 – штуцер; 8 – заборная труба; 9 – отстойник; 10 – рычаг; 11 – кран; 12 – стремянка; 13 – волнолом; 14 – крышка горизонтального люка; 15 – обечайка; 16 – передняя опора; 17, 20 – амортизаторы; 18 – болт; 19 – задняя опора; 21 – брусок; 22 – гидроконтакт

На верхней части цистерны имеется горловина 3. Она обеспечивает доступ внутрь цистерны для ее осмотра и ремонта. Горловина закрывается крышкой 4 с резиновым уплотнением. В днище имеется отстойник 9. Слив отстоя производится через кран 11, который открывается с помощью рычага 10. Забор воды осуществляется по трубе 8. На заднем днище цистерны на кронштейне 5 установлен тахометр. Штуцер 7 и труба 6 служат для подсоединения водопенных коммуникаций. В переднем днище имеется горловина горизонтального люка 14. Для уменьшения силы удара жидкости о стенки цистерны при изменении скорости движения автомобиля установлены волноломы. Для измерения уровня заполнения цистерны водой установлены гидроконтакты 22. Цистерна закрепляется в трех точках. В передней части опора 16 шарнирная, к ней болтами 18 закреплены амортизаторы 17. В задней части двумя опорами 19 через амортизаторы 20 на брусках 21 цистерна устанавливается на раму и крепится стремянками 12.

Цистернами такого типа оборудованы многие АЦ на шасси ЗИЛ, Урал и др.

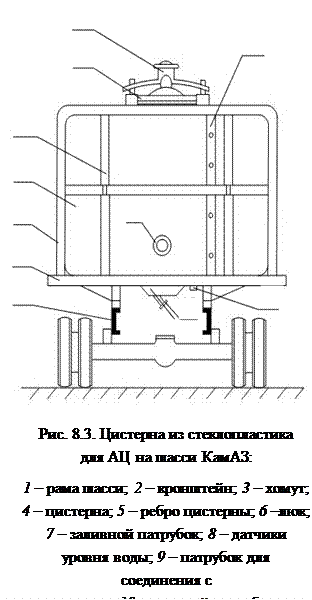

Другой тип цистерн используется на АЦ-3-40(4326), АЦ-5-40(4925) и др. Основой их является (рис. 8.3) корпус 4 с ребрами жесткости 5 со скругленными углами. В верхней части цистерны имеется люк 6, предназначенный для осмотра и очистки внутренней полости. Люк закрывается крышкой 6, к которой приварен патрубок 7 для наполнения цистерны водой.

В нижней части цистерны имеется патрубок 9 для соединения ее с насосом, сливной патрубок 10 и нижний конец сливной трубы 11.

Цистерна имеет пять датчиков 8 уровня воды, представляющих собой пластмассовую пробку с впаянными в нее электродами. При достижении воды уровня датчиков происходит замыкание электрической цепи и на щите приборов загорается соответствующий светодиод. Световоды сигнализации уровня воды в цистерне расположены на панелях приборов, установленных в насосном отсеке и кабине водителя.

Цистерна 4 установлена на кронштейнах 2, прикрепленных к балкам рамы шасси 1. Крепление цистерны осуществляется хомутами 3, закрепленными болтами с гайками на кронштейнах 2.

Баки для пенообразователя изготовляют вместимостью от 0,08 до 1 м³, они должны составлять не менее 6 % от вместимости цистерны. Их конструируют из нержавеющей стали. Трубопроводы и арматура к ним должны изготовляться из коррозионностойких по отношению к пенообразователям материалам. Конструкция пенобаков должна исключать пролив пенообразователя из баков при движении АЦ и при его подаче в насос. Конструктивными мерами или компоновочными приемами должна обеспечиваться положительная температура пенообразователя в баках.

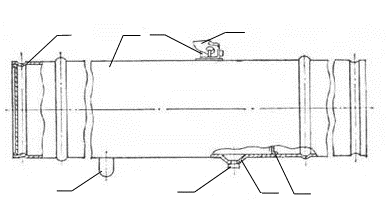

Рис. 8.4. Бак пенообразователя:

Рис. 8.4. Бак пенообразователя:

1 – днище; 2 – обечайка; 3 – горловина; 4 – крышка; 5 – волнолом; 6 – отстойник; 7 – заглушка; 8 – штуцер

На современных АЦ пенобаки могут иметь разную конструкцию. На рис. 8.4 представлен пенобак цилиндрической формы с окружностью в поперечном сечении. Бак состоит из обечайки 2 с двумя днищами 1. Бак заполняют пенообразователем через горловину 3, закрываемую крышкой 4. Отстой из отстойника 6 сливают через отверстие, закрываемое пробкой 7. Внутри бака имеются волноломы 5. Пенообразователь поступает в насос по трубопроводу, подсоединенному к штуцеру 8.

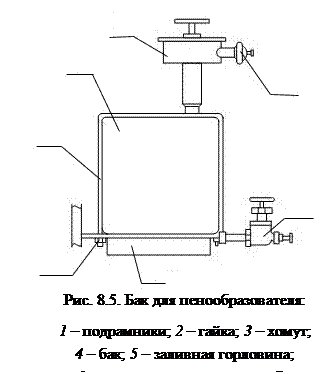

На АЦ нового поколения баки в поперечном сечении имеют форму квадрата с закругленными углами (рис. 8.5). На верхней части бака 4 установлена заливная горловина 5 с присоединенной к ней рукавной головкой 6. Внизу закреплен вентиль 7 для поступления пенообразователя к насосу.

Бак крепится хомутами 3 гайкой 2 к подрамнику.

Пенобаки размещают, как правило, в насосном отсеке.

Приводы пожарных насосов. Кинематические схемы приводов ПН одинаковы на всех АЦ. Они включают соединенные последовательно с двигателем шасси коробку отбора мощности, карданную передачу и промежуточную опору. В приводах пожарных насосов автоцистерн на шасси КамАЗ используются дополнительные зубчатые передачи в качестве мультипликаторов.

В карданных передачах используется от одного до трех карданных валов базового шасси, соединяемых промежуточными опорами.

Коробка отбора мощности, промежуточные опоры и редукторы специально разработаны для автоцистерн.
