АВР секционного выключателя

На рис. 8.8 приведена схема АВР на переменном оперативном токе для секционного выключателя подстанции с двумя трансформаторами, питающимися без выключателей на стороне высшего напряжения от двух линий. Секционный выключатель Q3 нормально отключен. Оперативный ток для питания схемы автоматики подается от трансформаторов собственных нужд ТЗ и Т4. Особенностью схемы является то, что при исчезновении напряжения на одной из линий (W1 или W2) устройство АВР включает секционный выключатель Q3, а при восстановлении напряжения на линии автоматически восстанавливает нормальную схему подстанции.

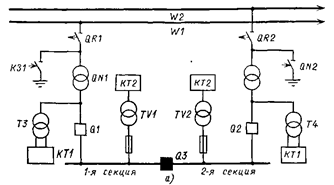

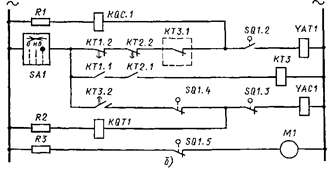

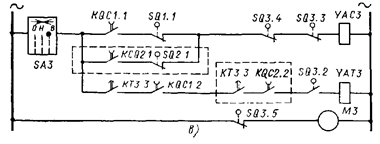

Рис. 8.8. Схемы АВР секционного выключателя на переменном оперативном токе для двухтрансформаторной подстанции, подключенной к линиям электропередачи без выключателей:
а— схема подстанции; б—цепи управления и АВР выключателя Q1; в—цепи управления и АВР выключателя Q3; пунктиром обведены цепи, относящиеся к трансформатору Т2

Пусковым органом схемы автоматики являются реле времени КТ1 и КТ2 типа ЭВ-235, контакты которых КТ1. 2 и КТ2. 2 включены последовательно в цепи YATI. Последовательно с контактами этих реле включен мгновенный контакт реле времени КТЗ. 1 трансформатора Т2, которое контролирует наличие напряжения на этом трансформаторе. Обмотки реле КТ1 и КТ2 включены на разные трансформаторы (ТЗ и TV1), что исключает возможность ложного действия пускового органа в случае неисправности в цепях напряжения. Реле КТ1, подключенное к трансформатору собственных нужд ТЗ, установленному до выключателя трансформатора Т], используется также для контроля за появлением напряжения на Т1 при включении линии W1.

При исчезновении напряжения в результате отключения линии W1 запустятся реле времени КТ1 и КТ2 и разомкнут свои мгновенные контакты КТ1. 1 и КТ2. 1, снимая напряжение с обмотки реле времени КТЗ типа ЭВ-248. Это реле при снятии с его обмотки напряжения мгновенно возвращается в исходное положение, а при подаче напряжения срабатывает с установленной выдержкой времени.

Если действием схемы АПВ линии напряжение на подстанции восстановлено не будет, то с установленной выдержкой времени (большей времени АПВ линии) замкнутся контакты реле времени КТ1.2 и К.Т2.2 и создадут цепь на катушку отключения YAT1 выключателя Q1 трансформатора Т1. При отключении выключателя Q1 замкнется его вспомогательный контакт SQ1.1 (рис. 8.8, в) в цепи катушки включения YAC3 секционного выключателя Q3 через еще замкнутый контакт KQC1. 1 реле однократности включения.

Секционный выключатель включится и подаст напряжение на 1-ю секцию подстанции, при этом подтянется реле времени КТ2, замкнет контакт КТ2.1 и разомкнет К.Т2.2. Реле КТ1 останется без напряжения, поэтому его контакт КТ1. 1 останется разомкнутым, а реле времени КТЗ будет по-прежнему находиться в исходном положении, держа разомкнутыми все свои контакты.

При восстановлении напряжения на линии W1 напряжение появится и на трансформаторе Т1, поскольку его отделитель оставался включенным. Получив напряжение, реле КТ1 подтянется, замкнет контакт КТ1. 1 и разомкнет контакт КТ1.2. При замыкании контакта КТ1. 1 начнет работать реле времени КТЗ, которое своим проскальзывающим контактом КТЗ.2 создаст цепь на включение выключателя Q1, а конечным контактом КТЗ. 3 — цепь на отключение секционного выключателя Q3, при этом автоматически будет восстановлена исходная схема подстанции. Цепь на отключение в рассматриваемом случае секционного выключателя создается лишь при условии, что включен выключатель Q2 трансформатора Т2. Если включение выключателя Q3 будет неуспешным вследствие наличия устойчивого повреждения на 1-й секции, она должна быть выведена в ремонт. После окончания ремонта питание 1-й секции восстанавливается от Т1 или от 2-й секции и она автоматически вводится в работу. Схема автоматики, аналогичная приведенной на рис. 8.8, обеспечивает действие АВР Т2.
