Графическое отображение данных

Самый простой способ - представить результаты графически. Формой графического представлению могут быть графики, диаграммы, полигоны распределения частот, графы и т.д. Данные, выраженные в шкале наименований и порядковой шкале, удобно представлять в виде круговой диаграммы либо столбиковой диаграммы. Например, количество мальчиков и девочек в группе, положение ребенка в семье, выраженные в круговой диаграмме (рис. 6, 7).

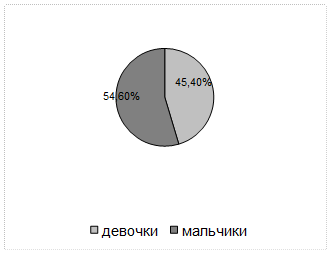

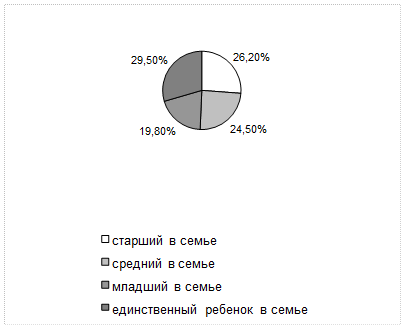

Рис.6. Соотношение мальчиков и Рис. 7. Положение ребенка в семье

девочек в группе

Привыкните сразу переводить абсолютные показатели (т.е. количество человек, наблюдений, раз) в проценты. Тогда легче будет сравнивать между собой разные данные. Формула перевода:

, где kx – количество испытуемых, получивших результат Х,

n – количество испытуемых в группе,

fx – процент частоты.

n - количество испытуемых,

fx - процент частоты.





Пример столбиковой диаграммы - количество детей из неполной семьи в разных классах (рис 8).



Рис. 8. Столбиковая диаграмма частотного распределения результатов



Еще одна форма наглядного представления результатов - графы. Граф - это множество точек, соединенных ориентированными (отрезки-вектора) или неориентированными отрезками. Примером построения графа является отображение выборов в социометрии (рис. 9), а также описание корреляционных связей (подробнее об этом - в части «Выявление степени согласованности изменений (корреляции)»).



Рис. 9. Результаты социометрии

«Вершинами» графа являются испытуемые, либо свойства, «ребрами» обозначаются связи[8]. Положительные связи изображают сплошными линиями (или красным цветом), отрицательные связи - пунктиром (или синим цветом). В социометрии выбор изображают вектором (стрелкой), взаимный выбор - двойной линией.



Данные могут быть представлены в виде графиков. Здесь нужно учитывать следующие рекомендации[9]:

- график и текст должны взаимно дополнять друг друга,

- график должен быть понятен «сам по себе» и включать все необходимые обозначения,

- на одном графике может быть не более 4 кривых,

- подписи на осях располагают внизу и слева.

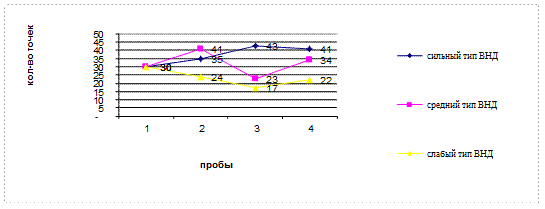

Рис. 10. Динамика работоспособности у лиц с разным типом ВНД
