Масштабирование

Пример.

Решение.

Диапазон 0 – 10 В соответствует битам. Это вся шкала 0 – 10 В. Изменение в 1 бит соответствует или 10 мВ. Т.е. точность, с которой PLC распознает вход от термопары, есть ±5 мВ или ±10˚С.

АDC преобразование сопровождается потерей в разрешении, которая зависит от числа битов.

8-ми битовый байт представляет Integer в пределе 0 – 255. Если измеряемый сигнал с датчика (например, расхода) лежит в пределах 0–1800 л/мин, один бит представляет примерно 7 л/мин (1800/255). Это означает, что расход 138 л/мин не может обрабатываться 8-ми битовой системой, (от 134 л/мин она перепрыгнет к 141 л/мин).

Эти вычисления должны быть закончены в пределах интервала дискретизации 1/f_s, чтобы обеспечить работу в реальном масштабе времени. В этом примере частота дискретизации равна 10 кГц, поэтому для обработки достаточно 100 мкс, если не требуется производить существенных дополнительных вычислений.

Аналоговые величины могут быть преобразованы в физические величины, например, инженерные единицы (EU), такие как ⁰С, использованием функции или блока линеаризации.

Как преобразовать входной аналоговый сигнал в инженерные единицы?

Пусть мы имеем 4-20мА сигнал от температурного преобразователя с диапазоном 800 – 1500 ⁰С. Он подсоединяется через 250 Ом резистор к аналоговому модулю с 0 – 10В пределами. Аналоговый модуль даёт 12 бит разрешение, читая от 0 до 4095. Аналоговый сигнал температуры во входном модуле будет от 1 до 5В:

(4*10^-3 А*250 Ом=1000*10^-3 =1В) и даёт для числа от 410 до 2048. Рассмотрим график:

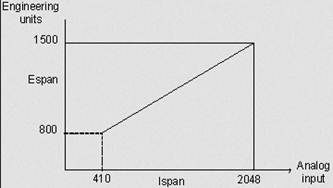

Рис. 2 Преобразование входного аналогового сигнала в инженерные единицы

Диапазон инженерных единиц: 800 – 1500 – это характеристика датчика

Е_span = 700 - полная шкала инжеренерных единиц

I_span = (2048 - 410) =1638 - полный диапазон аналогового входа. Если входной сигнал на входе модуля I_IN , I_min – минимальный сигнал на входном модуле (410)

Е _min - минимальный входной сигнал в инженерных единицах (800)

Наклон м.б. рассчитан , это постоянная величина.
