Устройство цифрового фотоаппарата

Цифровой фотоаппарат – оптико-механический прибор, с электронным способом регистрации, обработки и хранения цифровых изображений, с помощью которого производится фотосъемка (рис. 23).

Цифровой фотоаппарат состоит из следующих основных частей:

- корпус со светонепроницаемой камерой;

- объектив;

- диафрагма;

- фотографический затвор;

- кнопка спуска – инициирует съёмку кадра;

- видоискатель;

- фокусировочное устройство;

- фотоэкспонометр;

- встроенная фотовспышка;

- элементы питания камеры;

- матрица;

- дисплей;

- органы управления;

- оптический стабилизатор изображения;

- цифровой блок обработки и хранения данных;

- карта памяти.

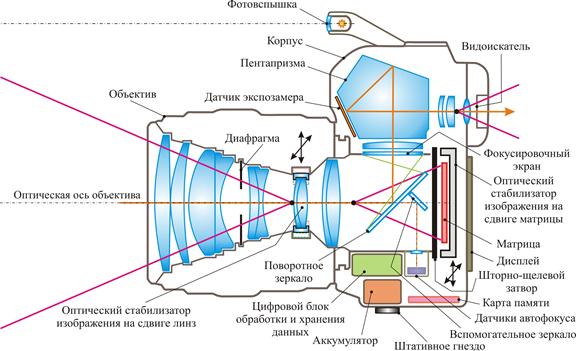

Рис. 23. Устройство цифрового фотоаппарата

Конструкция современной цифровой камеры имеет много общего с пленочной камерой, поэтому в дальнейшем Мы будем рассматривать лишь те элементы, которые являются уникальными для цифровой фотокамеры или обладают определенной спецификой использования.

Фотографический затвор. Цифровые фотоаппараты могут обладать как механическим затвором так и электронным.

Электронные фотографические затворы представляют собой не отдельное устройство, а принцип дозирования экспозиции цифровой матрицей. Выдержка определяется временем между обнулением матрицы и моментом считывания с нее информации. Применение электронного затвора позволяет достичь более коротких выдержек без использования дорогостоящих высокоскоростных механических затворов. Есть модели фотоаппаратов, в которых используется комбинация механического и электронного затвора. В таких камерах механический затвор используется при длительных выдержках, а электронный – при коротких.

Видоискатель. В настоящее время многие цифровые камеры имеют оптический или электронный видоискатель (электронная система имитирующая видоискатель зеркальной фотокамеры) для быстрой компоновки кадра и жидкокристаллический дисплей, выполняющий несколько функций, для более точного построения композиции, и просмотра результата съемки. Недостатком жидкокристаллического дисплея является невозможность его использования при высокой освещенности, так как в таких условиях информация на дисплее становиться не различима, и как следствие невозможность осуществить кадрирование. На ЖК дисплей в зависимости от режима работы фотокамеры может выводиться также информация об экспозиционных параметрах и др. С помощью ЖК дисплея мы получаем доступ к меню управления настройками камеры.

Матрица (светочувствительная матрица) – специализированная аналоговая или цифро-аналоговая интегральная микросхема, состоящая из светочувствительных элементов (фотосенсоров), выстроенных в ряды и строки (рис. 24). Матрица предназначена для преобразования, спроецированного на неё оптического изображения в аналоговый электрический сигнал или в поток цифровых данных (при наличии АЦП непосредственно в составе матрицы). При проецировании изображения на матрицу, в каждом ее фотосенсоре накапливается электрический заряд, пропорциональный яркости приходящегося на него элемента изображения. Матрица является основным элементом цифровых фотоаппаратов и видеокамер. Применяется в планшетных и проекционных сканерах.

Рис. 24. Матрица цифрового фотоаппарата

Фотосенсор – это устройство, преобразующее световую энергию (фотоны) в энергию электрического заряда (электроны): чем ярче свет, тем больше заряд (рис. 25).

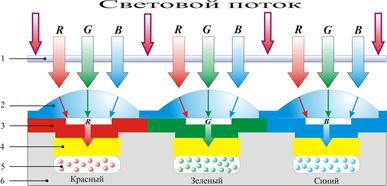

Рис. 25. Схема фрагмента матрицы цифровой фотокамеры: 1 – инфракрасный фильтр;
2 – микролинза; 3 – красный светофильтр пикселя (фрагмент фильтра Байера);
4 – фотосенсор; 5 –кремниевая подложка

С матрицы в фотоаппарат поступает аналоговая информация, которая образуется в результате измерения электрического заряда на фотосенсорах. Далее с помощью аналого-цифрового преобразователя она преобразуется в цифровую форму – двоичный код. Двоичное число – это последовательность 0 и 1, где каждая цифра называется битом информации. Число бит называют глубиной цвета. В цифровой фотографии, как правило двоичные цифры группируются в цепочки из восьми бит – байты. Байт несет информацию о 256 (десятичная система) возможных значений яркости фотосенсора, что соответствует 256 оттенкам серого.

Фотосенсоры фиксируют яркость элемента изображения, не неся ни какой информации о его цвете. Для получения информации о цвете – матрицу фотосенсоров сверху накрывают матрицей миниатюрных светофильтров, каждый из которых пропускает красный, зеленый или синий свет и задерживает остальные, упорядоченных в виде мозаичного узора Байера (рис. 26). При этом преобладает зеленый цвет, что объясняется физиологией восприятия цвета глазом человека наиболее чувствительному к зеленой части спектра. Благодаря наличию светофильтров каждый пиксель (от англ. pixel – pixture element – элемент, из множества, которых строится цифровое изображение) в конкретном месте сенсора способен регистрировать интенсивность только одного из трех основных цветов (рис. 25). Вследствие этого большее количество света, достигающего фотосенсора, теряется. Захватывается только половина приходящего зеленого света, так как каждый ряд содержит только половину зеленых пикселей, а вторую половину составляют синие или красные. Регистрируется 25% красного и синего света. Поскольку большая часть света не регистрируется, светочувствительность матрицы в целом снижается. Фотосенсоры обладают повышенной чувствительностью к инфракрасному диапазону спектра, поэтому кроме цветных фильтров, устанавливают и инфракрасный.

Рис. 26. Фрагмент типичный сенсор состоит из чувствительного массива и последовательности фильтров, упорядоченных в виде мозаичного узора Байера

Большинство матриц цифровых фотоаппаратов захватывают лишь часть изображения, а полное цветное изображение (восстановление цвета каждого пикселя) получается в результате математической обработки (интерполяции) микропроцессором фотокамеры.

Основные технологии матриц цифровых фотоаппаратов

ПЗС – прибор с зарядовой связью (от англ. CCD – charge-coupled device). Приборы с зарядовой связью первоначально создавались как устройства памяти, в которых можно было поместить заряд во входной регистр устройства. Однако способность элемента памяти устройства получить заряд благодаря фотоэлектрическому эффекту сделала данное применение ПЗС устройств основным.

ПЗС-матрица – специализированная аналоговая интегральная микросхема, выполненная на основе поликремния, состоящая из светочувствительных элементов (фотодиодов). Фотодиод способен сохранять электрический заряд (эта способность называется емкостью), накапливаемый при ударении фотонов о поверхность сенсора. Перед экспонированием производится сброс всех ранее образовавшихся зарядов и приведение всех элементов устройства в исходное состояние. В процессе экспонирования, в каждом пикселе матрицы, накапливается электрический заряд. Чем интенсивнее световой поток, тем больше накапливается электронов – выше итоговый заряд данного пикселя. После того как отработал фотографический затвор происходит процесс считывания этих зарядов. После аналогово-цифрового преобразования информация обрабатывается микропроцессором камеры.

КМОП – комплементарная структура металл-оксид-полупроводник (от англ. CMOS – Complementary Metal-Oxide Semiconductor). Структуры КМОП обладают чувствительностью к свету. КМОП-матрица – светочувствительная матрица, выполненная на основе КМОП-технологии. В КМОП матрице применяется технология APS (Active Pixel Sensors), которая добавляет к каждому пикселю транзисторный усилитель считывания, позволяя преобразовывать электрический заряд в напряжение и проводить ряд процедур обработки изображения непосредственно в фотосенсоре, реагируя на специфические условия освещенности в момент фотосъемки, что значительно увеличивает быстродействие фотоаппаратов построенных на их основе. Это обеспечило также произвольный доступ к фотодетекторам аналогично реализованному в микросхемах оперативной памяти. С помощью механизма произвольного доступа можно выполнять считывание выбранных групп пикселей – кадрированное считывание. Кадрирование позволяет уменьшить размер захваченного изображения и значительно увеличить скорость считывания по сравнению с ПЗС матрицами. Основные преимущества КМОП технологии – низкое энергопотребление, единство технологии производства с остальными, цифровыми элементами аппаратуры, возможность объединения на одном кристалле аналоговой и цифровой части, что приводит к значительному снижению их себестоимости.

Геометрический размер матрицы и его влияние на изображение.

Геометрический размер матрицы определяет размер изображения – формат кадра. В отличие от фиксированного формата кадра в пленочной фотографии 24×36 мм, размеры матриц современных цифровых фотоаппаратов значительно отличаются друг от друга. Размер матрицы измеряется по диагонали, в долях дюйма (4/3", 2/3", 1/1,8", 1/2,2").

Так как большинство пользователей имеют опыт съемки на пленочные фотоаппараты, оказалось удобным сравнивать объективы пленочных и цифровых камер по углу поля зрения. Для этого было введено понятие эквивалентного фокусного расстояния.

Эквивалентное фокусное расстояние (ЭФР) – фокусное расстояние цифровой камеры, преобразованное в соответствующие значения для 35-миллиметровой пленочной камеры по углу поля зрения. Эквивалентные значения необходимы из-за того, что для цифровых камер размеры датчика и фокусные расстояния объектива не являются стандартизированными, и поэтому преобразование значений важно для сравнения их характеристик. Например, типичный объектив цифровой камеры с фокусным расстоянием 5,8–17,4 мм может дать такое же поле зрения, как и объектив с переменным фокусным расстоянием 38–114 мм для пленочной камеры.

Для сравнения объективов цифровых фотокамер с объективами камер формата 35 мм используется коэффициент преобразования фокусного расстояния – кропфактор.

Кропфактор (K_f) – отношение диагонали 35 мм кадра (43,2 мм) к диагонали матрицы. Для плёночных фотоаппаратов и полноформатных матриц цифровых фотоаппаратов равен 1. Рассмотрим соотношение между размерами наиболее распространённых типоразмеров матриц цифровых фотоаппаратов со стандартным плёночным кадром (рис. 27).

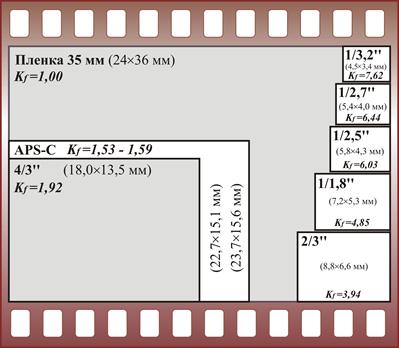

Рис. 27. Сравнение размеров матриц цифровых фотокамер с кадром 35-мм плёнки.

Геометрический размер матрицы определяет площадь поглощения света и оказывает значительное влияние на многие характеристики изображения шумы, цвета, светочувствительность, ГРИП и т.п.

Отношение сторон кадра

В аналоговой (пленочной) фотографии используется формат кадра 3:2 (36×24 мм).

В цифровой фотографии существуют несколько форматов кадра:

– формат кадра 4:3 (телевизионный формат кадра: PAL, SECAM, NTSC);

– формат кадра 16:9 (телевизионный формат кадра телевидения высокой четкости);

– формат кадра 3:2.

В ряде фотоаппаратов имеется настройка, позволяющая программно изменять формат кадра, что приводит к изменению разрешения снимка (мегапиксели), так как формат кадра определяется геометрическим размером матрицы и соотношением ее сторон.

Формат кадра необходимо учитывать при фотосъемке, в зависимости от предполагаемого дальнейшего использования фотографии.
