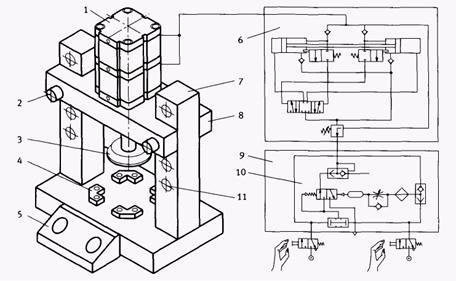

Пневматический малогабаритный пресс




1 - пневматический цилиндр

2 - вставной палец

3 - нажимная плита

4 - фиксаторы для установки базовой монтажной детали

5 - пульт управления с модулем для системы двурукого включения

6 - пневматический повышатель давления

Рис. 12 7 - колонна

8 - регулируемая поперечина

9 - управляющий модуль для системы двурукого включения

10 - блок распредели­телей для двухсто­роннего управления

11 - отверстие для вставного пальца

При сборке достаточно часто применяется продольная запрессовка деталей, и для этого используются монтажные прессы с ручной или механической загрузкой. В большинстве случаев вполне удовлетворяют пневматические прессы, особенно, если используются многосекционные цилиндры и давление > 6 бар. Такой пресс показан на рисунке. Поперечина пресса регулируется по высоте с помощью встав­ных пальцев. Рабочее давление создается повышателем давления сжатого воздуха. По требованиям техники безопасности при ручной загрузке на прессе предусмотрено двурукое включение.
