Стандарт 10BaseT

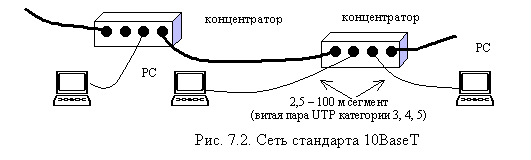

Физическая топология представляет собой "звезду" на основе витой пары, соединяющей все узлы сети с концентратором, используя две пары проводов: одну для передачи, другую - для приема (рис. 7.2). Логически (т.е. по системе передачи сигналов) данная архитектура представляет собой "шину" как и все архитектуры Ethernet. Концентратор выступает как многопортовый репитер. Длина сегмента от 2,5 до 100 м. ЛВС стандарта 10BaseT может обслуживать до 1024 компьютеров. Достоинством является возможность использования распределительных стоек и панелей коммутации, что позволяет легко перекоммутировать сеть или добавить новый узел без остановки работы сети. Новейшие концентраторы позволяют расширять топологию сети, соединив отдельные концентраторы между собой магистралью на основе коаксиального или оптоволоконного кабеля и получить топологию "звезда - шина".
