Построение линий тренда

Для получения математической модели необходимо построить на графике линию тренда. В Excel 2003 и 2007 нужно щелкнуть правой кнопкой мыши на точки графика. Тогда в Excel 2003 появится вкладка с перечнем пунктов, из которых выбираем ДОБАВИТЬ ЛИНИЮ ТРЕНДА (рис. 47).

Рис. 47. Вкладка «ДОБАВИТЬ ЛИНИЮ ТРЕНДА»

После нажатия на пункт ДОБАВИТЬ ЛИНИЮ ТРЕНДА появится окно ЛИНИЯ ТРЕНДА (рис. 48). Во вкладке ТИП можно выбрать следующие типы линий: линейная, логарифмическая, экспоненциальная, степенная, полиномиальная, линейная фильтрация.

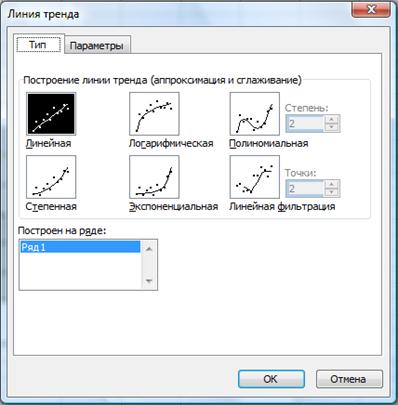

Рис. 48. Окно ЛИНИЯ ТРЕНДА в Excel 2003

Во вкладке ПАРАМЕТРЫ (рис. 49) устанавливаем флажок напротив пунктов ПОКАЗЫВАТЬ УРАВНЕНИЕ НА ДИАГРАММЕ, тогда на графике появится математическая модель данной зависимости. Также флажок ставим напротив пункта ПОКАЗЫВАТЬ НА ДИАГРАММЕ ВЕЛИЧИНУ ДОСТОВЕРНОСТИ АППРОКСИМАЦИИ (R^2). Чем ближе величина достоверности аппроксимации к 1, тем ближе подходит выбранная кривая к точкам на графике. Далее нажимаем на кнопку ОК. На графике появится линия тренда, соответствующее ей уравнение и величина достоверности аппроксимации.

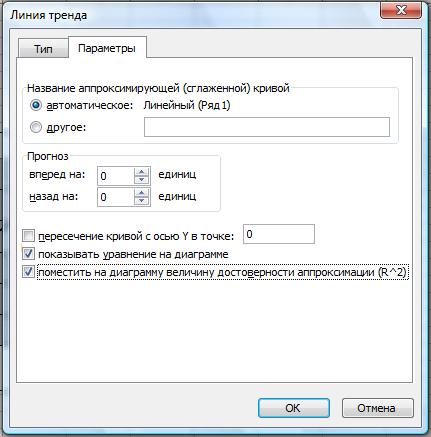

Рис. 49. Вкладка ПАРАМЕТРЫ

В Excel 2007 после того, как щелкнем правой кнопкой мыши на точки графика, появится список пунктов меню, из которого ВЫБИРАЕМ ДОБАВИТЬ ЛИНИЮ ТРЕНДА (рис. 50).

Рис. 50. ДОБАВИТЬ ЛИНИЮ ТРЕНДА

Далее откроется окно ФОРМАТ ЛИНИИ ТРЕНДА с вкладкой ПАРАМЕТРЫ ЛИНИИ ТРЕНДА (рис. 51).

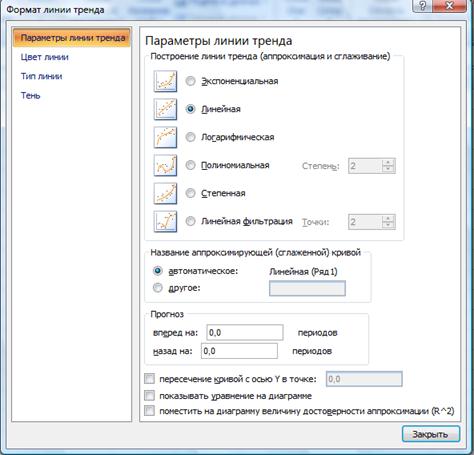

Рис. 51. Вкладка ПАРАМЕТРЫ ЛИНИИ ТРЕНДА

Устанавливаем необходимые флажки и нажимаем кнопку ЗАКРЫТЬ.

На графике появится линия тренда, соответствующее ей уравнение и величина достоверности аппроксимации.

В Excel 2010 для построения линий тренда выполняем такие же действия, что и в Excel 2007.
