Кінематика верстату моделі 6П80Г

Рух різання. Привід руху різання складається з коробки швидкостей, клиноремінної передачі з натягувачем і перебору.

Фланцевий електродвигун потужністю 2,8 КВт (мал. 85, а) пов'язаний з валом / коробки швидкостей пружною муфтою. У коробці швидкостей є потрійний Б1 і подвійний Б2 пересувні блоки шестерень, що забезпечують валу /// шість різних швидкостей обертання, які через шестерні 26—22 натягувального пристрію і клиноремінну передачу 210—210 передаються порожнистому валику V, що знаходиться на шпінделі.

Від цього валика обертання передається шпинделю VII через перебір, коли муфта М1 вимкнена, а блок шестерень Б3 введений в зачеплення з шестернями 31 і 71 (як показано на схемі), або обертання передається безпосередньо, коли муфта М1 включена, а шестерні блоку Б3 виведені із зачеплення. Перемикання муфти M1 і блоку Б3 блокуються і здійснюються однією рукояткою. Всього шпінделю повідомляється 12 різних швидкостей (мал. 85,6). Мінімальне число обертів шпинделя nmin з

урахуванням пружного ковзання ремінів визначається з виразу:

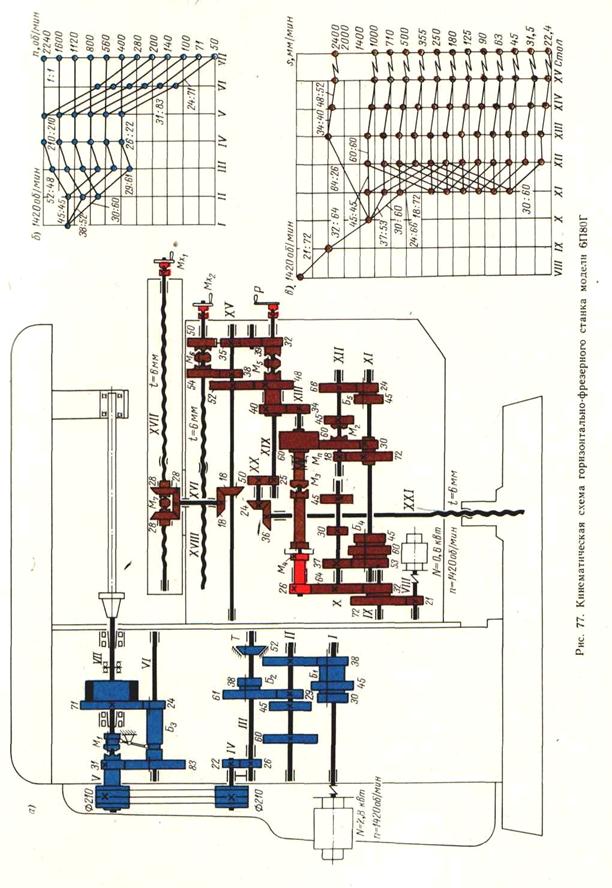

Мал. 85. Кінематична схема горизонтально-фрезерувального верстату

6П80Г.

Рухи подач. Привід має окремий електродвигун і складається з двоступінчатого редуктора, шестишвидкісної коробки подач, переборного пристрою коробки реверсів і механізмів повздовжньої, поперечної та вертикальної подач.

Обертання від валу фланцевого електродвигуна потужністю 0,6 Квт (мал. 85, а) передається через шестерні редуктора 21—72 і 32—64 валу X коробки подач, а через потрійний пересувний блок шестерень Б4 і подвійний пересувний блок шестерень Б5 - валу XII.

Від валу XII обертання може бути передане широкій шестерні 60, встановленої на валу XIII, через шестерні перебору 18-72 і 30-60-60, коли муфта М2 відключена (як показано на схемі), або безпосередньо через шестерні 60—60 при включеній муфті М2. У останньому випадку шестерня 60, встановлена на валу XII, виводиться із зачеплення з шестернею 30 для зчеплення з кулачками шестерні 45. Структура коробки подач показана на мал. 85, в.

Широка шестерня 60 встановлена на порожнистому валу і пов'язана з ним запобіжною муфтою МП. Для здійснення робочих подач повинна бути включена кулачкова муфта М3, тоді обертання від широкої шестерні 60 через запобіжну і кулачкову муфти передається валу XIII і через шестерні 34—40 і 48—52 - валу XV, зв'язаному з механізмами реверсів повздовжньої, поперечної і вертикальної подач.

Від валу XV через конічну передачу 18—18 і вал XVI приводиться в обертання конічний реверс 28—28—28. При включенні кулачкової муфти М7 в ту або іншу сторону, ходовий гвинт XVII і стіл отримують рух у відповідних напрямках. Максимальна швидкість повздовжньої подачі столу S max визначається з виразу:



На циліндрічній частині поперечного ходового гвинта XVIII вільно встановлені шестерні 54 і 50, які обертаються в різні сторони, оскільки шестерня 54 отримує обертання від валу XV безпосередньо через шестерню 38, а шестерня 50 — через шестерню 35 і паразитне колесо 39.

Кулачковою муфтою М6 включається, вимикається і реверсується поперечна подача, найменша швидкість якої Sn minвизначається з виразу^

За аналогічним принципом відбувається реверсування вертикальних подач. При включенні кулачкової муфти M5 в ту або іншу сторону, обертання отримує вал XIX, який через шестерні 25—50 і конічну передачу 24—36 приводить в обертання вертикальний ходовий гвинт XXI. Найменша швидкість вертикальної подачі St min визначається з виразу:

Допоміжні рухи. Швидкі переміщення столу і консолі здійснюються включенням дискової фрикційної муфти M4. При цьому вал XIII отримує обертання від електродвигуна через шестерні 21—72 і 32—64—26, обминуя коробку подач. Від шестерні 34, закріпленої на валу XIII, рух передається, як і при робочих подачах. Швидкість швидкого переміщення столу в повздовжньому напрямку визначається з виразу:

Ручні установчі переміщення столу в повздовжньому і поперечному напрямках здійснюються маховичками, безпосередньо встановленими на кінцях ходових гвинтів XVII і XVIII.

Вертикальне установче переміщення столу проводиться рукояткою, що знаходиться на кінці валу XIX.

Демонструються відеофайли: 68-73- різні види робіт, що виконуються на горизонтально-фрезерувальних універсальних верстатах.
