Основные формы рельефа

Рельеф

Предельная графическая точность масштаба

– это длина отрезка на местности соответствующая 0.1 мм для плана данного масштаба (0.1 мм – минимальное расстояние, различаемое не вооруженным глазом).

Пример:

1:25000

в 0.1 мм 2.5 м

t=2.5м

1:500

в 0.1 мм =0.05 м

t=0.05м

– это совокупность неровностей земной поверхности.

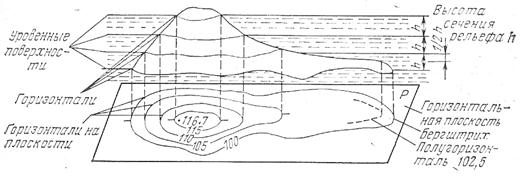

Рельеф на чертежах может быть изображен цветом, отметками, штрихами и горизонталями. В геодезии используется метод горизонталей.

Горизонталь – это замкнутая кривая линия, соединяющая точки с одинаковыми отметками.



Свойства горизонталей:

1. Все точки лежащие на одной горизонтали имеют одинаковую отметку

2. Горизонтали с разными отметками не пересекаются

3. Чем круче склон, тем меньше расстояние между горизонталями



Отметки горизонталей подписывают в их разрыве так, чтобы нижняя часть цифры была обращена в сторону понижения склона, для определения направления склона используются берг–штрихи. Каждая пятая горизонталь проводится утолщенной линией.

Высотой сечения рельефа (h) – называют разницу отметок соседних горизонталей – это постоянная величина для данного чертежа.

Горизонтальное расстояние между соседними горизонталями – заложение ската (d).

Уклон (i) – это tg угла наклона местности ν или отношение разности высот точек к горизонтальному расстоянию между ними.

Уклоны выражаются в 100 дольных, тысячных (%, ‰ соответственно).

Пример:

0,025=2,5%=25‰

Гора, холм – выпуклая конусообразная форма рельефа, возвышающаяся над окружающей местностью. Наивысшая точка горы или холма называется вершиной. От вершины во все стороны идут склоны или скаты; линия перехода скатов в окружающую равнину называется подошвой. Гора отличается от холма размерами и крутизной скатов; при высоте над окружающей местностью до 200 м подобная форма рельефа с пологими скатами называется холмом, а более 200 м с крутыми скатами – горой. Горы и холмы изображаются замкнутыми горизонталями с бергштрихами, направленными от вершины к подошве.
Котловина (впадина) – противоположная горе (холму) форма рельефа, представляющая чашеобразное углубление земной поверхности. Самая низкая точка котловины называется дном. Боковая поверхность котловины состоит из скатов; линия их перехода в окружающую местность называется бровкой. Котловина, как и гора, изображается замкнутыми горизонталями, однако бергштрихи в этом случае направлены ко дну.
Хребет – вытянутая и постепенно понижающаяся в одном направлении возвышенность. Хребет обычно представляет собой ответвление от горы или холма. Линия, соединяющая самые высокие точки хребта, от которой в противоположные стороны отходят скаты, называется водоразделом. Хребет изображается выпуклыми горизонталями направленными выпуклостью в сторону понижения местности.
Лощина – вытянутое в одном направлении углубление земной поверхности с постепенно понижающимся дном. Два ската лощины, сливаясь между собой в самой низкой ее части образуют линию водослива или тальвег. Разновидностями лощины являются: долина – широкая лощина с пологими скатами; овраг – (в горной местности – ущелье) – узкая лощина с обрывистыми обнаженными скатами; балками называется более крупные, чем овраги, углубления с пологими склонами, часто покрытыми растительностью. Лощина изображается вогнутыми горизонталями, направленными вогнутостью в сторону понижения местности; обрывистые склоны оврага изображаются специальными условными знаками.
Седловина – пониженный участок местности, расположенный на хребте между соседними вершинами. От седловины берут начало две лощин, распространяющиеся в противоположных направлениях. В горной местности седловины служат путями сообщения между противоположными склонами хребта и называются перевалами. Седловина изображается горизонталями, обращенными выпуклостями навстречу друг к другу.

Вершина горы, дно котловины, самая низкая точка седловины и точки перегиба скатов называются характерными точками рельефа, а линии водораздела и водослива – характерными линиями рельефа.

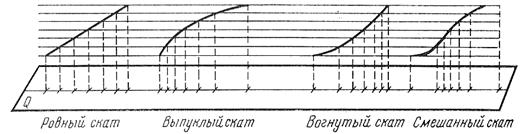

Все формы рельефа образуются из сочетания наклонных поверхностей – скатов, которые подразделяются на ровные, выпуклые, вогнутые и смешанные.

На рисунке видно, что горизонтали, изображающие ровный скат располагаются на одинаковых расстояниях друг от друга. При выпуклом скате расстояния между горизонталями у подошвы меньше, чем у вершины. При вогнутом скате горизонтали у подошвы отстоят друг от друга на большем расстоянии, чем у вершин. Следовательно, по характеру горизонталей на топографической карте или плане можно установить форму скатов.

К элементам рельефа относятся скаты, которые по форме могут быть ровными, выпуклыми, вогнутыми и смешанными (состоящими из сочетаний первых трех). Линии, по которым меняется крутизна ската, называется перегибами.

К разновидностям форм рельефа относят террасы (пологие площадки на склоне горы), промоины на склонах образовавшиеся в результате водной эрозии, обрывы и др.
