Надстрочные знаки
Формула в рамочке Очень важную формулу хочется взять в рамку. Если подключить пакет amsmath, то этого можно добиться с помощью команды \boxed:

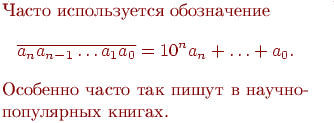

В этом примере мы подразумевали, что подключен еще пакет amsfonts или amssymb. Часто требуется поставить дополнительный значок над буквой или фрагментом формулы: черточку, "крышку", и т.п. В TeX'е для этих целей есть специальные команды. Во-первых, можно поставить горизонтальную черту над любым фрагментом формулы с помощью команды \overline, как в следующем примере:
Для постановки других значков над буквами в формулах предусмотрены команды, перечисленные в следующей таблице, в которой, для примера, эти значки ставятся над буквой :
Между прочим, команда \bar ставит не совсем такую же черточку, как \overline. Если поставить значок над буквой или , так, чтобы сохранилась и точка над буквой, то это будет некрасиво. Поэтому значки следует ставить не прямо над этими буквами, а над символами и ):
Надстрочные знаки, перечисленные в таблице, можно ставить только над одиночными буквами: если сказать "\hat{a+b}", то получится некрасивая формула ; TeX предоставляет возможность поставить "крышку" подходящего размера над целым фрагментом формулы с помощью команды \widehat:
Аналогичным образом можно поставить "волну" над фрагментом формулы с помощью команды \widetilde. В отличие от горизонтальной черты, генерируемой командой \overline, знаки, генерируемые командами \widehat и \widetilde, не могут быть сколь угодно широкими (максимально возможная ширина — в примере выше).
Кроме того, существует команда \overrightarrow, предназначенная для постановки стрелки над формулой:
Аналогичная ей команда \overleftarrow ставит над формулой стрелку, направленную влево, а не вправо. Остальные команды для постановки акцентов в формулах не имеют "широких" вариантов. Формулы типа \hat{\hat A}, в которых акцент ставится над буквой, уже имеющей акцент, могут выглядеть неудачно. Если вам нужны такие "двойные акценты", подключите пакет \amsmath и пользуйтесь командами \Hat, \Check, \Tilde, \Acute, \Grave, \Dot, \Ddot, \Breve, \Bar и \Vec:
(Для одиночных акцентов эти команды применять тоже можно.) Впрочем, в последних версиях пакета amsmath команды типа \hat исправлены и действуют так же, как их аналоги с большой буквы. Отметим, что TeX позволяет ставить надстрочные знаки над буквами не только в математической формуле, но и в обычном тексте (в этом случае такие знаки обычно называют "диакритическими"), но команды для постановки этих знаков совершенно другие. Об этом — на с. 106.
