Методология ORACLE




Следующие подходы описания бизнес-процессов были разработаны компаниями, занимающимися разработкой и внедрением интегрированных информационных систем. Сделано это было по следующей причине. Оказывается, для того, чтобы эффективно провести автоматизацию и правильно настроить информационную систему на деятельность компании, необходимо вначале описать ее бизнес-процессы, описать организационную структуру и только потом приступить к внедрению информационной системы.

Три наиболее крупных разработчика информационных систем: SAP/R3, BAAN и ORACLE для повышения эффективности внедрения своих информационных систем разработали свои стандарты и программные продукты, с помощью которых описывается бизнес-деятельность компании. Каждый из этих стандартов содержит несколько бизнес-моделей, с помощью которых описываются бизнес-процессы, организационная структура, а также строятся прочие бизнес-модели.

Давайте рассмотрим стандарт, который использует компания ORACLE. Методология ORACLE содержит 5 бизнес-моделей, название, описание и предназначение которых приведено в таблице 5.

Таблица 5. Модели методологии ORACLE.

Название модели Описание и предназначение модели
1. Модель иерархии функций Модель описывает функции, выполняемые в компании.
2. Модель бизнес-процессов Процессная модель описывает бизнес-процессы компании в стандарте "Swimmer lanes".
3. Модель потоков данных Процессная модель описывает бизнес-процессы компании в стандарте DFD.
4. ER (Entity-Relation) – модель Информационная модель типа "Сущность-Связь" - описывает структуру информации, используемой при реализации бизнес-процессов. Позволяет описать структуру базы данных.
5. Модель Чена. Информационная модель типа "Сущность-Связь" в нотации Чена. Описывает структуру информации, используемой при реализации бизнес-процессов. Позволяет описать структуру базы данных.

При описании бизнес-процессов с использованием методологии ORACLE наиболее часто применяется вторая согласно перечню таблицы 5 модель бизнес-процессов. Построение этой модели основано на подходе "Swimmer lanes", который представляет из себя смесь классических DFD и WFD стандартов и имеет одну отличительную особенность. Диаграмма, на которой рисуется схема бизнес-процесса разделена по горизонтали на дорожки. Каждая дорожка принадлежит определенному структурному подразделению или должности, участвующей в бизнес-процессе. Те операции бизнес-процесса, которые выполняются этим структурным подразделением, размещаются в зоне соответствующей дорожки. Такой подход позволяет наглядно показать распределение ответственности в бизнес-процессе и продемонстрировать степень его организационной фрагментарности (рис. 8).

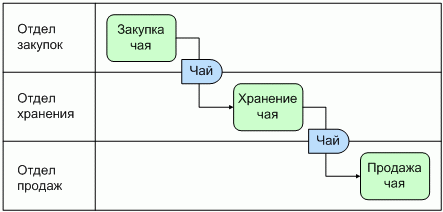

Рис. 8. Пример описания бизнес-процесса "Торговля чаем" для функциональной организационной структуры компании "Эврика".

Одним из недостатков формата "Swimmer lanes" является то, что в данном случае более трудно отследить временную последовательность работ, а так же критический путь бизнес-процесса, что актуально при проведении временной оптимизации.
