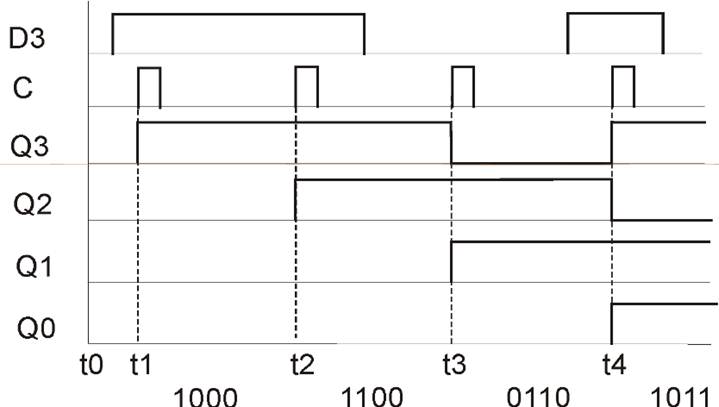

Ввод числа 1011 в последовательный регистр

Регистры, предназначенные только для приема (записи), хранения и передачи информации, называются элементарными или фиксаторами. Регистры, в которых хранение данных совмещается с микрооперациями сдвига, называются сдвиговыми. Элементарные регистры строят на одноступенчатых триггерах, а сдвиговые — на двухступенчатых или D-триггерах с динамическим управлением. Логическая функция регистра обозначается буквами RG (register). Регистры обеспечивают хранение команд, адресов памяти, результатов операций, индексов и т.д.

Регистры классифицируют по следующим признакам:

* способу управления записью — асинхронные и синхронные;

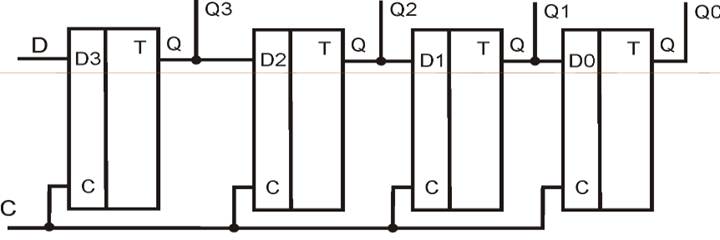

* способу записи и выдачи двоичных слов — параллельные, последовательные и универсальные; в параллельных регистрах запись и выдача слов производится одновременно всеми разрядами, а в последовательных — разряд за разрядом в направлении от младших разрядов к старшим или наоборот; универсальные регистры обеспечивают как параллельный, так и последовательный обмен информацией;

* числу линий для представления значения одного разряда слова (бита информации) — однофазные и парафазные; при однофазном представлении значение каждого разряда слова передается по одной линии связи, а при парафазном — по двум линиям (одновременно отображается прямое и инверсное значение разряда);

* числу тактов для записи слова — одно-, двух- и многотактные;

* составу выполняемых микроопераций — установочные, записи, считывания, поразрядные логические и сдвига, а также преобразования последовательного кода в параллельный и наоборот;

* направлению сдвига — односторонние (левый или правый сдвиг) и двухсторонние (реверсивные);

* типу используемых триггеров;

* элементной структуре — потенциальные, импульсные и потенциально-импульсные.

Параллельные синхронные регистры, в свою очередь, делятся на две группы:

· Регистры, срабатывающие по фронту управляющего сигнала С.

· Регистры, срабатывающие по уровню управляющего сигнала С.

Чаще всего в цифровых схемах используются регистры, управляемые фронтом (то есть тактируемые), однако и стробируемые регистры имеют свой круг задач, в которых их ничто не может заменить.
