Режим работы микросхемы определяется сигналами на управляющих входах SR и SL

Регистр ИР13 применяется гораздо реже, чем более простые регистры ИР8 и ИР9, так как задач, в которых были бы нужны все возможности ИР13, не так уж много, а управление работой ИР13 - довольно сложное.

Однако, как известно, в любом двоичном числе слева расположены старшие разряды, а справа - младшие разряды. Поэтому сдвиг двоичного числа вправо будет сдвигом в сторону младших разрядов, а сдвиг влево - сдвигом в сторону старших разрядов. Это противоречие просто так исторически сложилось, и об этом надо помнить разработчику цифровой аппаратуры.

На этом же рисунке предложены временные диаграммы его работы.


В связи с названием направления сдвига в сдвиговых регистрах часто возникает путаница. Сдвиг бывает двух видов: вправо (основной режим, который есть у всех сдвиговых регистров) и влево (этот режим есть только у некоторых, реверсивных сдвиговых регистров). Названия эти отражают внутреннюю структуру регистров сдвига (рис. 8.14) и перезапись сигналов последовательно по цепочке триггеров. При этом триггеры, вполне естественно, нумеруются слева направо, например, от 0 до 7 (или от 1 до 8) для 8-разрядных регистров. В результате сдвиг информации регистром вправо представляет собой сдвиг в сторону разрядов, имеющих большие номера, а сдвиг информации регистром влево - это сдвиг в сторону разрядов, имеющих меньшие номера.

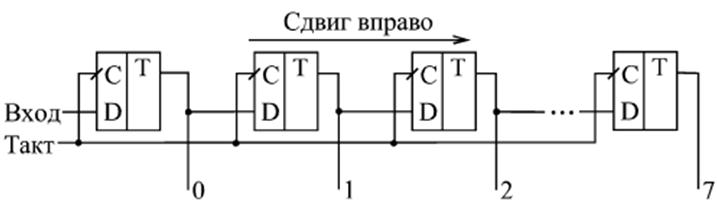

Рис. 8.14. Направление сдвига в сдвиговых регистрах


Условное обозначение четырёхразрядного регистра сдвига, построенного по предложенной схеме, показано на рисунке 4.4.

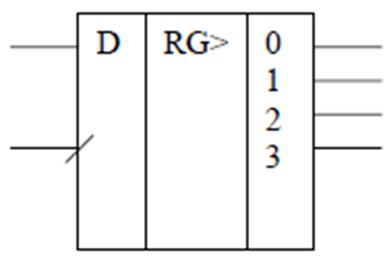

Рис. 4.4. – Условное обозначение сдвигающего регистра



При анализе поведения триггеров в сдвигающем регистре необходимо помнить, что с приходом фронта синхросигнала одновременно меняют свои состояния все разряды регистра. А поскольку временные диаграммы строятся без учёта задержки сигналов в триггерах регистра, необходимо при определении состояния разряда учитывать состояние сигнала на входе D этого разряда непосредственно перед действием активного фронта синхросигнала. Зависимость состояния разряда от конкретного уровня входного сигнала показывается на временных диаграммах кружочком на определённом уровне сигнала, расположенном одновременно на стрелке зависимости сигнала на выходе от фронта синхросигнала.

В стандартные серии цифровых микросхем входит несколько типов сдвиговых регистров, отличающихся возможными режимами работы, режимами записи, чтения и сдвига, а также типом выходных каскадов. Большинство регистров сдвига имеет восемь разрядов. На рис. 8.15 представлены для примера четыре типа микросхем регистров сдвига.


Регистр ИР8 - наиболее простой из регистров сдвига. Он представляет собой 8-разрядную линию задержки, то есть имеет только один информационный вход, на который подается последовательная сдвигаемая информация (точнее, два входа, объединенных по функции 2И), и восемь параллельных выходов. Сдвиг в сторону выходов со старшими номерами осуществляется по переднему фронту тактового сигнала С. Имеется также вход сброса –R, по нулевому сигналу на котором все выходы регистра сбрасываются в нуль. Таблица истинности регистра ИР8 приведена в табл. 8.5.

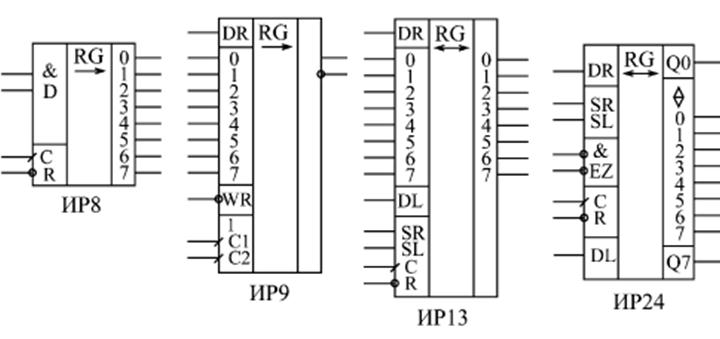

Рис. 8.15. Сдвиговые регистры



Таблица 8.5. Таблица истинности регистра сдвига ИР8

Входы Выходы
-R C D1 D2 Q0 Q1 Q7
X X X
X X Не меняются
Х Х Не меняются
0 1 Q0 Q6
0 1 Х Q0 Q6
0 1 Х Q0 Q6




Регистр ИР9 выполняет функцию, обратную регистру ИР8. Если ИР8 преобразует входную последовательную информацию в выходную параллельную, то регистр ИР9 преобразует входную параллельную информацию в выходную последовательную. Однако суть сдвига не меняется, просто в ИР9 все внутренние триггеры имеют выведенные параллельные входы, и только один, последний триггер имеет выход (причем как прямой, так и инверсный). Запись входного кода в регистр производится по нулевому сигналу на входе -WR. Сдвиг осуществляется по положительному фронту на одном из двух тактовых входов С1 и С2, объединенных по функции 2ИЛИ. Имеется также вход расширения DR, сигнал с которого в режиме сдвига перезаписывается в младший разряд сдвигового регистра.

Таблица истинности регистра ИР9 приведена в табл. 8.6.



Таблица 8.6. Таблица истинности регистра сдвига ИР9

Входы Функция
-WR C1 C2
X X Параллельная запись
Х Хранение
Х Хранение
0 1 Сдвиг
0 1 Сдвиг




Как и все остальные сдвиговые регистры, ИР8 и ИР9 допускают каскадирование, то есть совместное включение для увеличения разрядности. На рис. 8.16 показано объединение трех регистров ИР8, а на рис 8.17 - совместное включение трех регистров ИР9. В обоих случаях в результате объединения получается 24-разрядный сдвиговый регистр. При этом увеличение разрядности не приводит к увеличению задержки сдвига, так как тактовые входы всех используемых регистров объединяются параллельно. В случае регистров ИР8 входной последовательный код преобразуется в 24-разрядный выходной параллельный код. В случае регистров ИР9 входной 24-разрядный параллельный код преобразуется в выходной последовательный код.

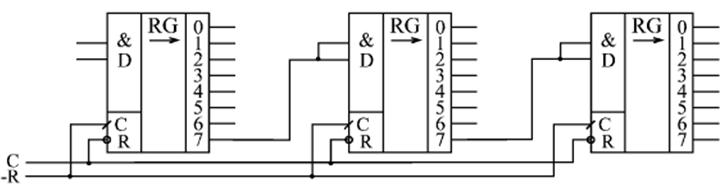

Рис. 8.16. Соединение регистров ИР8 для увеличения разрядности

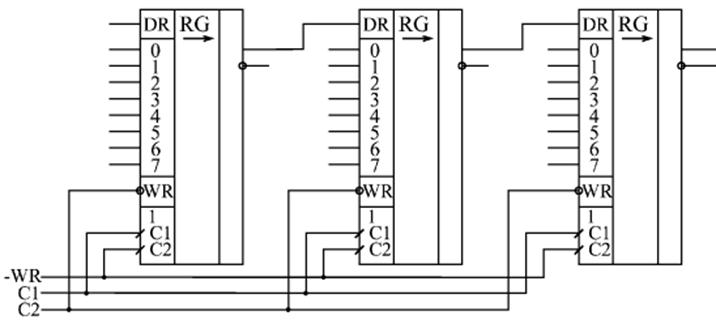

Рис. 8.17. Соединение регистров ИР9 для увеличения разрядности

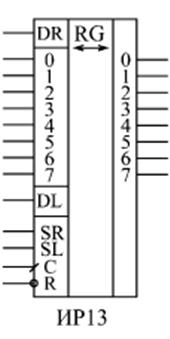

Регистр ИР13 соединяет в себе возможности регистров ИР8 и ИР9. Он имеет как восемь входов для параллельной записи, так и соответствующие им восемь выходов параллельной информации. Сдвиг осуществляется по положительному фронту тактового сигнала С, причем сдвиг возможен как в сторону старших разрядов (вправо), так и в сторону младших разрядов (влево). Для наращивания разрядности у регистра ИР13 имеются последовательные информационные входы DR и DL, сигналы с которых вдвигаются, соответственно, в младший и в старший разряды. Предусмотрен сброс всех выходов регистра в нуль по нулевому сигналу на входе –R.



Таблица 8.7. Таблица истинности регистра ИР13

Входы Функция
C -R SR SL
X X X Сброс
01 Сдвиг вправо
01 Сдвиг влево
01 Хранение
01 Параллельная запись




Режим работы регистра ИР13 определяется двумя управляющими входами SR и SL. При единице на входе SR и нуле на входе SL по фронту сигнала С происходит сдвиг в сторону старших разрядов. При нуле на входе SR и единице на входе SL по фронту сигнала С происходит сдвиг в сторону младших разрядов. При обоих единичных сигналах на входах SR и SL по фронту сигнала С происходит параллельная загрузка информации в регистр.



Последний сдвиговый регистр – это регистр ИР24. По своим возможностям он близок к ИР13, однако его главной особенностью является двунаправленная параллельная шина данных. То есть одни и те же выводы микросхемы используются как для параллельной записи информации в регистр, так и для параллельного чтения информации из регистра. При этом двунаправленные выводы данных имеют повышенную нагрузочную способность. Это позволяет легко сопрягать ИР24 с многоразрядными микросхемами памяти и с двунаправленными буферами. Поэтому применяется данный регистр чаще, чем ИР13.




Регистр ИР24 обеспечивает сдвиг информации в обоих направлениях. Имеются входы расширения DR и DL, а также выходы расширения Q0 и Q7, что позволяет легко наращивать разрядность. Отличие выходов Q0 и Q7 от нулевого и седьмого разрядов данных состоит в том, что Q0 и Q7 - однонаправленные, то есть в любом режиме работы выдают информацию с выходов внутренних триггеров младшего и старшего разрядов. Тактируется регистр положительным фронтом сигнала С. Предусмотрен сброс регистра нулевым сигналом на входе –R.

При единичном сигнале на SR и нулевом сигнале на SL по положительному фронту сигнала С происходит сдвиг информации вправо (в сторону разрядов с большими номерами). Запись в разряд 0 производится при этом со входа расширения DR.

При единичном сигнале на SL и нулевом сигнале на SR по положительному фронту сигнала С происходит сдвиг информации влево (в сторону разрядов с меньшими номерами). Запись в разряд 7 производится при этом со входа расширения DL.

При обоих нулях на входах SR и SL регистр переходит в режим хранения. Во всех этих случаях разряды данных работают как вход или как выход в зависимости от сигналов –EZ.



Таблица 8.8. Таблица истинности регистра ИР24

Входы Функция
-R C SR SL
Х Х Х Сброс
0 1 Сдвиг вправо
0 1 Сдвиг влево
0 1 Параллельная запись
Х Хранение



При обеих единицах на входах SR и SL по положительному фронту С в регистр записывается параллельный код, причем разряды данных переходят в состояние приема независимо от сигналов –EZ.


Объединяя два регистра ИР24, легко получить 16-разрядный сдвиговый регистр с сохранением всех возможностей одной микросхемы (рис. 8.18). Точно так же можно объединять и большее количество микросхем.

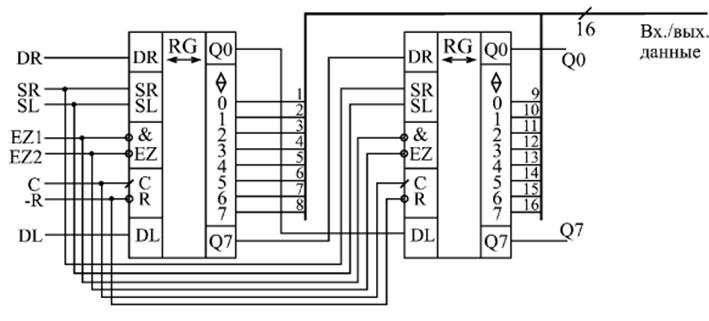

Рис. 8.18. Объединение регистров ИР24 для увеличения разрядности



Главное применение всех регистров сдвига состоит в преобразовании параллельного кода в последовательный, и наоборот. Такое преобразование используется, например, при передаче информации на большие расстояния (в информационных сетях), при записи информации на магнитные носители, при работе с телевизионными мониторами и с видеокамерами, а также во многих других случаях.



Для примера на рис. 8.19 показана простейшая схема передачи цифровой информации в последовательном коде по двум линиям: информационной и синхронизующей. Такая передача позволяет сократить количество соединительных проводов, а также упростить защиту передаваемых данных от действия внешних электромагнитных помех, правда, ценой снижения скорости передачи.

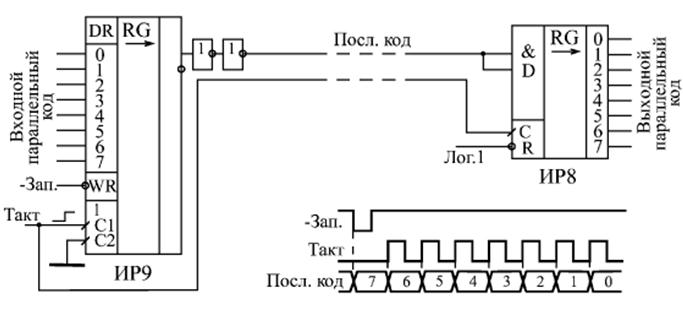

Рис. 8.19. Последовательная передача информации с помощью регистров сдвига



На передающем конце с помощью сдвигового регистра ИР9 входной параллельный 8-разрядный код преобразуется в последовательность разрядов данных, следующих с частотой тактового сигнала. На приемном конце с помощью сдвигового регистра ИР8 эта последовательность разрядов данных снова преобразуется в параллельный код. Оба регистра тактируются одним и тем же тактовым сигналом, который передается по линии связи параллельно с последовательностью данных. Для увеличения надежности передачи информационный сигнал дополнительно задерживается относительно фронта тактового сигнала с помощью цепочки из двух инверторов.
