Виды износа

Лекция 2. Виды износа. Смазочные материалы. Способы борьбы с износом

Технологические процессы, осуществляемые в химической промышленности, отличаются разнообразием параметров. Эксплуатационные условия оборудования определяются главным образом температурой, давлением и физико-химическими свойствами среды.

Под надежностью оборудования понимают полное соответствие его технологическому назначению в пределах заданных параметров работы.

Долговечность – продолжительность сохранения минимально допустимой надежности в условиях эксплуатации оборудования и принятой системой обслуживания (ухода и ремонта).

1.1. Основные виды износа

Уменьшение надежности и снижение долговечности оборудования обусловливаются ухудшением его состояния в результате физического или морального износа.

Под физическим износом следует понимать изменение формы, размеров, целостности и физико-механических свойств деталей и узлов, устанавливаемое визуально или путем измерений.

Моральный износ оборудования определяется степенью отставания его технического и конструктивного назначения от уровня передовой техники (низкая производительность, качество выпускаемой продукции, КПД и т. д.).

1.1.1. Механический износ

Механический износ может выражаться в поломке, поверхностном изнашивании и снижении механических свойств детали.

  • Поломка

Полная поломка детали или появление на ней трещин является результатом превышения допустимых нагрузок. Иногда причина поломки кроется в несоблюдении технологии изготовления оборудования (некачественное литье, сварка и т. д.).

  • Поверхностный износ

При любых условиях эксплуатации и ухода неизбежен поверхностный износ деталей, соприкасающихся с другими деталями или средами. Характер и величина износа зависят от различных факторов:

физико-механических свойств трущихся деталей и сред;

удельных нагрузок;

относительных скоростей движения и т. д.

  • Износ под действием сил трения

Износ представляет собой постепенное разрушение поверхности материала, которое может сопровождаться отделением частиц от поверхности, переносом частиц одного тела на поверхность сопряженного тела, изменением геометрической формы трущихся поверхностей и свойств поверхностных слоев материала.

  • Истирание

Истирание – это относительное движение прижатых друг к другу деталей. Трущиеся поверхности при любой обработке имеют шероховатость, т. е. выемки и бугорки. При взаимном движении бугорки сглаживаются. В результате постепенной приработки трущихся поверхностей работа трения уменьшится и износ прекратится. Поэтому очень важно соблюдать установленный режим обкатки нового оборудования.

Другой причиной истирания может быть молекулярное соприкосновение поверхностей на отдельных участках, при котором происходит их слияние приваркой. При относительном движении поверхностей места приварки разрушаются: множество частиц отрывается от поверхностей трения.

При трении поверхности деталей нагреваются. В результате этого аморфные слои приработанных поверхностей в определенных условиях размягчаются, переносятся на определенные расстояния и, попав во впадины, затвердевают.

  • Задирание

Задирание – это образование довольно глубоких канавок на поверхности, что служит предпосылкой для дальнейшего интенсивного истирания. Установлено, что наиболее часты случаи задирания в трущихся парах, изготовленных из одинакового металла.

  • Абразивное истирание

Кроме твердых частиц, образующихся при истирании, на трущиеся поверхности попадает множество мелких частиц в виде пыли, песка, окалины, нагара. Они заносятся вместе со смазкой или образуются при определенных условиях эксплуатации. Влияние этих частиц невелико, если размеры их меньше толщины слоя смазки.

  • Деформация смятия и усталостное выкрашивание

При низком качестве обработки трущихся поверхностей фактическая площадь контакта намного меньше теоретической: детали соприкасаются только выступающими гребнями. При достижении предельного давления происходит деформация смятия участков, выступающих за среднюю поверхность контакта.

Частое изменение направления и величины нагрузки на трущиеся поверхности приводит к усталости металла, в результате чего с поверхностей отслаиваются отдельные частицы (усталостное выкрашивание).

1.1.2. Эрозионный износ

Многие среды, с которыми соприкасаются детали, содержат твердые частицы (соли, песок, кокс в потоках нефти; катализатор, асорбент и др.), которые вызывают абразивное истирание или стачивание. Аналогичный износ наблюдается при сильных и продолжительных ударах о поверхность жидких и паровых струй. Разрушение поверхности детали, происходящее под действием трения и удара со стороны рабочей среды, называют эрозионным износом.

1.1.3. Усталостный износ

Часты случаи, когда деталь, подвергающаяся переменным нагрузкам, ломается при напряжениях, значительно меньших, чем предел прочности материала детали. Полное или частичное разрушение детали под действием напряжений, величина которых меньше предела прочности, называют усталостным износом.

1.1.4. Коррозионный износ

Под коррозией понимают разрушение поверхности металла, являющееся следствием протекания химических или электрохимических процессов. Коррозия бывает сплошной, местной, межкристаллитной и селективной.

При сплошной коррозии поверхность детали изнашивается относительно равномерно. По степени равномерности коррозионного разрушения поверхностного слоя различают сплошную равномерную (см. рис. 2.1, а) и сплошную неравномерную (см. рис. 2.1, б).

При местной коррозии разрушение распространяется не по всей поверхности контакта со средой, а охватывает только отдельные участки поверхности и локализуется на них. При этом образуются кратеры и углубления, развитие которых может привести к появлению сквозных отверстий. Разновидностями местной коррозии являются: коррозия отдельными пятнами (см. рис. 2.1, в), язвенная (см. рис. 2.1, г), точечная (см. рис. 2.1, д).

Межкристаллитная (или интеркристаллитная) коррозия – разрушение металлов по границе зерен (рис. 2.1, е). Этот вид коррозии характерен для деталей, изготовленных из хромоникелевых сталей, медно-алюминиевых, магниево-алюминиевых и других сплавов.

Глубоко проникшую межкристаллитную коррозию называют транскристаллитной (рис. 2.1, ж).

Селективная (структурно-избирательная) коррозия заключается в разрушении одной или одновременно нескольких структурных составляющих металла (рис. 2.1, з).

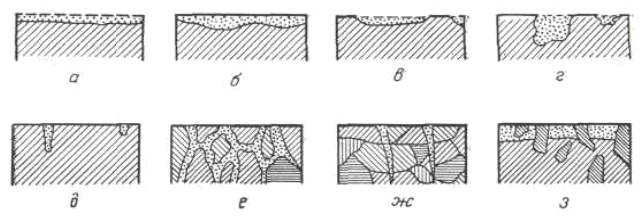

Рис. 2.1. Характер и формы распространения коррозионного износа:
а – сплошной равномерный; б – сплошной неравномерный; в – местный;
г – язвенный; д – точечный; е – межкристаллитный; ж – транскристаллитный;
з – структурно-избирательный

По механизму действия различают химическую и электрохимическую коррозию.

Химическая коррозия – разъедание металла химически активными веществами (кислотами, щелочами, растворами солей и др.).

Широко распространена электрохимическая коррозия, протекающая в водных растворах электролитов, в среде влажных газов и щелочей под действием электрического тока. При этом ионы металла переходят в раствор электролита.

Подземная (почвенная) коррозия является результатом воздействия почвы на металл. В большинстве случаев она происходит при аэрации и носит местный характер. Разновидностью почвенной коррозии является биокоррозия (микробиологическая коррозия), вызываемая микроорганизмами. Чаще всего она появляется в земляном грунте, в канавах, в морском или речном иле.

Наружные поверхности оборудования, трубопроводов, металлоконструкций подвержены атмосферной коррозии, протекающей в присутствии избыточного количества кислорода при попеременном действии на металл влаги и сухого воздуха.

В химической аппаратуре возможна так называемая контактная коррозия. Она возникает на участке контакта двух различных или одинаковых металлов, находящихся в разных состояниях.

1.1.5. Тепловой износ

Значительная часть оборудования химических и нефтехимических заводов работает при высоких температурах. В этих условиях, находясь в напряженном состоянии, стальная конструкция с течением времени подвергается ползучести и релаксации.

Явление ползучести заключается с медленной пластической деформации конструктивного элемента под действием неизменной нагрузки. Если напряжения невелики, то рост деформации с течением времени может прекратиться. При больших напряжениях деформации могут возрастать до тех пор, пока изделие не разрушится.

Под релаксацией понимается самопроизвольное снижение напряжения в детали, при неизменной величине ее деформации, под действием высокой температуры. Релаксация может привести к разгерметизации оборудования и авариям.

Нарушение стабильности структуры при высоких температурах обусловлено графитизацией, сфероидизацией и межкристаллитной коррозией.

Процесс графитизации представляет собой разрушение карбида с образованием свободного графита, в результате чего снижается ударная вязкость металла. Графитизации подвержены серый чугун, углеродистые и молибденовые стали при температурах свыше 500 °С.

Сфероидизация существенно не влияет на прочность сталей. Она заключается в том, что пластинчатый перлит с течением времени принимает круглую зернистую форму.

1.2. Способы контроля и измерения величины износа

Для оценки коррозионного разрушения применяют качественный и количественный методы.

Качественный метод заключается в визуальном осмотре образца и рассмотрении его под микроскопом с целью проверки состояния поверхности, обнаружении продуктов коррозии на этих поверхностях или в среде, установлении изменения окраски и физико-химических свойств среды.

Количественный метод состоит в определении скорости коррозии и фактических механических характеристик металла.

Показателем величины коррозии служит глубина поражения металла в отдельных точках, определяемая с помощью специальных приборов. Характер коррозии и ее скорость определяют путем систематических осмотров и замеров, производимых периодически в течение всего срока службы оборудования. Однако такие периодические обследования требуют довольно частого отключения аппаратов, их подготовки и вскрытия, что уменьшает производительное время работы.

Поэтому предпочтение отдают методу непрерывного контроля с помощью зондов. Принцип работы зонда основан на контроле изменения электрического сопротивления образцов, изготовленных из того же материала, что и исследуемое оборудование. Образец определенных размеров и формы помещают внутри аппарата на тех участках, где изучение характера коррозии металла или агрессивных свойств среды представляют наибольший интерес. Показания всех зондов вынесены на один щит.

Труднее осуществить контроль за коррозионным разрушением неметаллических материалов. Механизм разрушения полимерных материалов отличается от коррозии металлов и изучен недостаточно. Трудность заключается в том, что полимер набухает в среде и быстро растворяется. Эти процессы за счет диффузии распространяются в глубь полимерного материала.

Наиболее простой и распространенный метод определения величины износа – микрометраж, т. е. измерение фактических размеров деталей с помощью разнообразных инструментов (штангенциркулей, микрометров, калибров, шаблонов и др.).

Для более точного определения суммарной величины износа пользуются методом, заключающимся в определении потери массы образцом в результате износа. При этом методе необходимы тщательная очистка и промывка деталей и высокочувствительные весы.

В некоторых случаях, когда требуется контролировать износ оборудования в процессе его работы (на ходу), пользуются интегральным методом, предусматривающим определение количества стали или чугуна, перешедшего в смазочное масло в результате износа поверхностей трения. Для этого берут пробу масла на химический анализ.

Кроме нормального износа, в практике нередки случаи так называемого катастрофического износа, протекающего весьма быстро, а иногда мгновенно (поломка). Возможность катастрофического износа следует устанавливать как можно скорее, чтобы предотвратить аварии. Для этого пользуются всеми возможными способами внешнего осмотра и проверкой на ощупь.

При внешнем осмотре проверяют правильность взаимного расположения деталей и узлов машины, плотность и прочность соединений, крепление к фундаменту и т. д. На ощупь определяют температуру трущихся деталей и вибрацию машины или отдельных ее узлов. Повышенная температура и недопустимая вибрация могут быть следствием усиленного износа.

Поломку движущихся деталей легко установить по стуку или шуму на слух или с помощью специального слухового прибора.

Износ является процессом случайным, т. к. зависит от большого количества факторов. Поэтому аналитическое описание износа выполняется по средним значениям показателей износа.

Скорость изнашивания – абсолютный износ детали во времени, выраженный в линейных, массовых или объемных единицах, и измеряется в мкм/ч, г/ч, мм3/ч соответственно.

Интенсивность изнашивания – это отношение абсолютного износа к пути скольжения (мкм/км, м/м).

Интенсивность линейного изнашивания определяется по уравнению

Ih = h / L,

где h – высота изношенного слоя;
L – длина пути трения.

Интенсивность массового изнашивания определяется по уравнению

Im = M / FL

где M – масса изношенного металла;
F – номинальная поверхность площади трения.

Зависимость между Ih и Im определяется по формуле

Ih = Im ρ,

где ρ – плотность металла.

При повышении температуры уменьшается твердость материала, и для описания интенсивности изнашивания от температуры используется уравнение

I = A exp(BT),

где A, B – постоянные.

Для описания зависимости интенсивности изнашивания от давления P обычно применяется степенное уравнение

I = CPn,

где C, n – постоянные.

Чистота обработки поверхностей определяет фактическую поверхность контакта трущихся деталей. Чистота обработки определяет в основном износ в период обкатки. На рис. 2.2 показано изменение шероховатости поверхности во времени при различной начальной чистоте обработки. Время τ1 характеризует период приработки, т. е. когда наблюдается заметное изменение шероховатости. При τ >τ1 наблюдается период установившегося износа.

Оптимальная шероховатость зависит от свойств материалов, формы деталей, условий работы пар трения и наличия смазки.

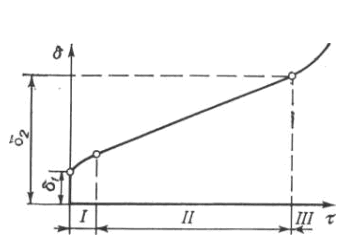

Характер износа деталей во времени представлен на рис. 2.3. Начальное значение зазора в соединении определяется конструкцией соединения. Кривая износа может быть разбита на следующие участки:

I – период приработки, характеризующийся повышенным износом вследствие быстрого разрушения микронеровностей;

II – период нормального износа, характеризующийся постоянной скоростью износа;

III – период аварийного износа, характеризующийся возрастанием скорости износа.

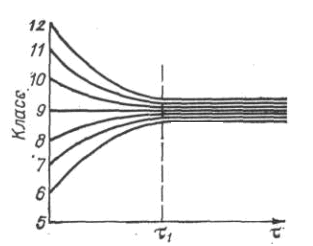

Рис. 2.2. Изменение класса шероховатости во времени Рис. 2.3. График износа

Зазор δ2, соответствующий переходу от периода нормального износа к аварийному износу, является предельно допустимым. Численные значения δ2 приводятся в технических условиях на ремонт машины.

Из кривой износа следует, что скорость износа (тангенс угла наклона касательной к кривой износа) в период приработки уменьшается, в период нормальной эксплуатации остается постоянной, а при аварийном износе увеличивается. В общем виде уравнение износа будет иметь вид

Простейшая линейная зависимость имеет вид

,

где A, B – коэффициенты.

НАДЕЖНОСТЬ И РЕМОНТОПРИГОДНОСТЬ ОБОРУДОВАНИЯ

Любой аппарат после изготовления или ремонта должен отработать определенное время. Необходимость и частота ремонтов определяются его надежностью.

Надежность – свойство изделия выполнять свои функции, сохраняя эксплуатационные показатели в заданных пределах в течение требуемого промежутка времени.

Работоспособность – состояние объекта, при котором он способен выполнять заданные функции, сохраняя значения заданных параметров в пределах, установленных нормативно-технической документацией.

Неработоспособность – состояние объекта, при котором значение хотя бы одного из заданных параметров не соответствует требованиям нормативно-технической документации.

Безотказность – свойство объекта непрерывно сохранять работоспособность в течение некоторого промежутка времени.

Отказ – событие, заключающееся в нарушении работоспособности объекта.

Предельное состояние – это состояние объекта, при котором его дальнейшая эксплуатация должна быть прекращена из-за неустранимого нарушения требований безопасности.

Наработка – продолжительность или объем работы объекта.

Технический ресурс – наработка объекта от начала эксплуатации или ее возобновления после капитального ремонта до наступления предельного состояния.

Долговечность – свойство объекта сохранять работоспособность до наступления предельного состояния при установленной системе технического обслуживания и ремонта.

Ремонтопригодность – свойство объекта, заключающееся в приспособленности к предупреждению и обнаружению причин возникновения его отказов и устранению их последствий путем проведения ремонтов.

Ремонтируемый объект – это объект, исправность и работоспособность которого в случае возникновения отказа или повреждения подлежит восстановлению.

Неремонтируемый объект – это объект, исправность и работоспособность которого в случае возникновения отказа или повреждения не подлежит восстановлению.

Приведенные определения показывают, что надежность оборудования зависит от качества технического обслуживания и ремонтов. Наиболее важное значение вопросы надежности должны иметь при разработке нового оборудования. В химической промышленности большая роль в повышении надежности отводится ремонтным службам.

Выход деталей из строя чаще всего происходит не из-за недостаточной прочности, а вследствие износа рабочих поверхностей.

Вторичный ресурс, т. е. ресурс, приобретаемый после первого капитального ремонта, не всегда равен первичному ресурсу новой машины. В машине как бы накапливается усталость или старение, не устраняемые при капитальном ремонте. Однако основной причиной низкого вторичного ресурса является более низкое качество ремонтных работ по сравнению с качеством работ, проводимых при изготовлении машины на специализированном машиностроительном заводе.

Количественные показатели надежности выражаются в виде каких-либо абсолютных или относительных величин. Точно измерить или предсказать надежность нельзя; ее можно только приближенно оценить путем специально организованных испытаний или сбора эксплуатационных данных.

Показателем надежности является также интенсивность отказов λ – количество отказов оборудования в единицу времени, отнесенное к количеству эксплуатируемого однотипного оборудования.

В соответствии с физической картиной износа строится кривая интенсивности отказов детали (рис. 2.4). Участок I характеризует изменение интенсивности отказов в период приработки, участок II – интенсивность отказов в период нормальной работы, участок III – изменение интенсивности отказов в период повышенного износа.

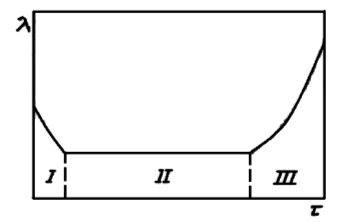

Рис. 2.4. Кривая интенсивности внезапных отказов λ детали

Возможные виды отказов:

1. Отказы в ранний период эксплуатации машины. Приработочные отказы являются следствием несовершенства технологии изготовления деталей или некачественной сборки и контроля.

2. Внезапные отказы – имеют место при внезапной концентрации нагрузки, превышающей расчетную. Они возникают случайно, и предсказать их появление невозможно, но определить вероятность случайных отказов можно.

3. Отказы, вызываемые износом деталей, являются результатом старения машины. Средством их предотвращения служат своевременные осмотры, смазка, ремонт и замена изношенных деталей.

Ремонтопригодность характеризуется приспособленностью машины к выявлению повреждений, ремонтодоступностью и ремонтоспособностью.

Приспособленность к определению повреждений, к диагностике технического состояния без разборки машины зависит от конструкции, наличия предохранительных, сигнальных, измерительных устройств и открытых для обозрения узлов.

Ремонтодоступность оценивается легкостью доступа к узлам и отдельным деталям для осмотра и ремонта и зависит от наличия открываемых люков и крышек.

Ремонтоспособность определяется способностью машины к замене деталей и способностью деталей к восстановлению.

Количественно ремонтопригодность характеризуется долей времени исправной работы аппарата:

,

где T б – продолжительность безотказной работы;
T р – продолжительность простоя на ремонте;
T о – время, затраченное на техническое обслуживание.

Основные требования к ремонтопригодности оборудования можно разделить на две группы.

К 1-й группе относятся требования, обеспечивающие ремонтопригодность оборудования при осмотре и ремонте на месте:

а) свободный доступ к узлам и деталям, подлежащим осмотру, регулировке или замене;

б) быстрая замена изнашивающихся деталей;

в) наладка взаимодействия узлов и деталей, нарушенного в процессе работы;

г) проверка качества смазки, ее замена или пополнение на месте работы оборудования;

д) быстрое определение причин аварий и отказов в работе оборудования и их устранение.

Ко 2-й группе относятся требования, обеспечивающие ремонтопригодность при ремонте в РМЦ предприятий:

а) простота разборки и сборки узлов, а также комплексов;

б) применение простых средств механизации на операциях разборки и сборки;

в) максимальная возможность восстановления номинальных размеров изнашивающихся элементов;

г) простота проверки состояния деталей и узлов после стендовых испытаний;

д) возможность проверки взаимодействия всех частей оборудования после ремонта.
