Особенности реализации арифметико-логического устройства компьютера

Арифметико-логическое устройство предназначено для выполнения арифметических и логических операций преобразования информации. Функционально АЛУ (см. рисунок) обычно состоит из двух регистров, сумматора и схем управления (местного устройства управления).

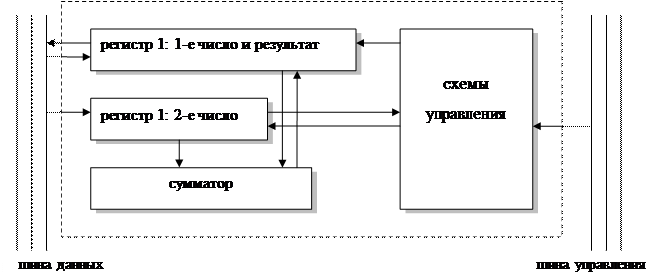

Рисунок Функциональная схема АЛУ

Сумматор – вычислительная схема, выполняющая процедуру сложения поступающих на ее вход двоичных кодов; имеет разрядность двойного машинного слова.

Регистры – быстродействующие ячейки памяти различной длины: регистр 1 имеет разрядность двойного слова, а регистр 2 – разрядность одного слова; при выполнении операций в регистр 1 помещается первое число, участвующее в операции, а по завершении операции – результат; в регистр 2 – второе число, участвующее в операции (по завершении операции информация в нем не изменяется); регистр 1 может и принимать информацию с кодовых шин данных, и выдавать информацию на них; регистр 2 только получает информацию с этих шин.

Схемы управления принимают по кодовым шинам управления управляющие сигналы от устройства управления и преобразуют их в сигналы для управления работой регистров и сумматора АЛУ.

Арифметико-логическое устройство выполняет арифметические операции только над двоичной информацией с точкой, фиксированной после последнего разряда, т.е. только над целыми двоичными числами. Выполнение операций над двоичными числами с плавающей точкой и над двоично-десятичными числами осуществляется с привлечением математического сопроцессора или по специально составленным программам.

Рассмотрим в качестве примера выполнение команды умножения. Пусть перемножаются числа 1101 и 1011. Множимое находится в регистре 1, имеющем удвоенную по отношению к регистру 2 разрядность; множитель находится в регистре 2. операция умножения требует для своего выполнения нескольких тактов. В каждом такте число из регистра 1 проходит в сумматор (имеющий также удвоенную разрядность) только в том случае, если в младшем разряде регистра 2 находится 1. В данном примере в первом такте число 1101 пройдет в сумматор, и в этом же первом такте число в регистре 1 сдвигается на один разряд влево, а число в регистре 2 на один разряд вправо. В конце татка после сдвигов в регистре 1 будет находиться число 11010, а в регистре 2 – число 101. Во втором такте число из регистра 1 пройдет в сумматор, так как младший разряд в регистре 2 равен 1; в конце такта числа в регистрах опять будут сдвинуты влево и вправо, так что в регистре 1 окажется число 110100, а в регистре 2 – число 10. В третьем такте число из регистра 1 не пройдет в сумматор, так как младший разряд в регистре 2 равен 0; в конце такта числа в регистрах будут сдвинуты влево и вправо, так что в регистре 1 окажется число 1101000, а в регистре 2 – число 1. В четвертом такте число из регистра 1 пройдет в сумматор, так как младший разряд в регистре 2 равен 1; в конце такта числа в регистрах будут сдвинуты влево и вправо, так что в регистре 1 окажется число 11010000, а в регистре 2 – число 0. Так как множитель в регистре 2 стал равным нулю, операция умножения заканчивается. В результате в сумматор последовательно поступят и будут сложены числа: 1101, 11010, 1101000; их сумма 10001111 и будет равна произведению чисел 1101´1011.
