Особенности детонации промышленных ВВ

Главная особенность промышленных ВВ (ПВВ) состоит в том, что они являются физически и химически неоднородными системами. Этим объясняются особенности их детонации и некоторые аномалии относительно положений классической теории детонации конденсированных ВВ.

Большинство ПВВ представляет собой смеси материалов разнородных по химическим и физическим свойствам. Как известно, в ПВВ могут содержаться и высокоактивные индивидуальные ВВ, разлагающиеся в детонационной волне с большой скоростью, и менее активные вещества, но с сильно выраженными взрывчатыми свойствами типа тротила; вещества со слабо выраженными взрывчатыми свойствами – аммиачная селитра, динитронафталин и др., разлагающиеся при детонации со скоростью на порядок меньшей, чем мощные БВВ.

В состав ПВВ входят горючие материалы, не обладающие взрывчатыми свойствами (алюминий, древесная мука, парафин и др.), и совершенно инертные, не принимающие участия в химических реакциях при взрыве и способные претерпевать лишь фазовые превращения такие вещества как минеральные соли (пламегасители), вода и др. С точки зрения компонентного состава промышленные ВВ являются также и кинетически неоднородными системами.

Основные особенности детонации промышленных ВВ.

1. Химические реакции при взрыве промышленных смесевых ВВ происходят в несколько стадий. Типичной схемой развития химических реакций является первоначальное разложение или газификация исходных компонентов в детонационной волне и последующее взаимодействие продуктов разложения между собой или с веществами (алюминий, ферросилиций и др.), не претерпевшими на первой стадии химических или фазовых превращений. Критическая плотность, точка максимума на кривой D=f(ρ₀) и другие характеристики, связанные с экстремальным видом зависимости параметров детонации от плотности, не являются константами того или иного ПВВ, определяемыми его химическим составом. Они меняются с изменением физических характеристик ВВ (размер частиц, равномерность распределения компонентов и т.д.), поперечных размеров зарядов, свойств оболочки заряда.

2. На детонационную способность ПВВ может существенно влиять равномерность смешивания компонентов. Чем мельче частицы разнородных компонентов и чем более равномерное их распределение в объеме, тем быстрее завершается их сгорание, смешивание и взаимодействие продуктов сгорания.

3. Для промышленных ВВ характерны такие явления как растянутость зоны химической реакции, большой интервал между d_КР и d_ПР (отношение этих величин может достигать 5 – 10). Например, d_КР тонкодисперсных аммонитов в открытых зарядах при рабочей плотности составляет 10 – 15 мм, а максимальная скорость детонации наблюдается при заряде диаметром 80 – 100 мм. Гранулированные смеси устойчиво детонируют в открытых зарядах диаметром 40 – 150 мм и достигают максимальной скорости детонации в зарядах диаметром более 200 мм, сильная зависимость этих характеристик от технологии изготовления; экстремальная зависимость скорости детонации и бризантности от плотности заряда при d_З < d_ПР (рис. 2.1 и 2.2) и ряд других.

4. Для многих ПВВ спад скорости детонации (рис. 2.1) или бризантности (рис. 2.2) после максимума может быть достаточно резким, а, начиная с некоторой плотности, детонация в заряде данного диаметра вообще становится неустойчивой. В связи с этим явлением для промышленных ВВ ввели понятие критической плотности ρ_КР. Нормальный характер зависимости D=f(ρ₀) относится к области идеальной детонации.

5. Многостадийность приводит к усилению (по сравнению с индивидуальными порошковыми ВВ) зависимости критических условий распространения и параметров детонации от размеров частиц компонентов.

6. d_КР и d_ПР зависят не только от химического состава ВВ, но и от плотности заряда. С возрастанием плотности ПВВ значения d_КР и d_ПР увеличиваются.

7. Установлено влияние плотности ВВ на минимальный инициирующий импульс: при увеличении плотности увеличивается минимальный инициирующий импульс (МИИ), рис. 2.3.

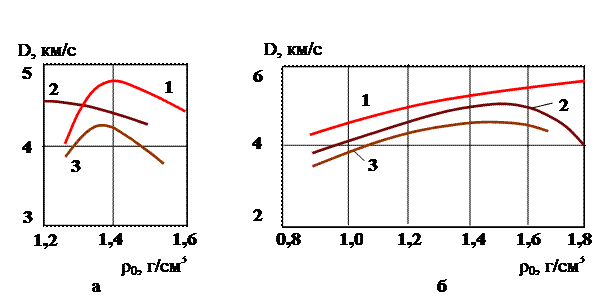

Рис. 2.1. Зависимость скорости детонации от плотности заряда ВВ:

а – (1) победит ВП-3, (2) аммонит ПЖВ-20, (3) победит ВП-1; б – в зарядах аммонита ПЖВ-20 различного диаметра, мм: (1) 100, (2) 40, (3) 20

Рис. 2.2. Зависимость бризантности Б от плотности ВВ:

1 – победит №6; 2 – победит ПУ-2; 3 – аммонит №8

Рис. 2.3. Зависимость минимального инициирующего импульса при взрыве гремучей ртути от плотности заряжания победита ВП-3

Дата добавления: 2014-01-03
