Расчет необходимых материалов

Перегородки с одинарным каркасом и однослойными ГКЛ (рис. 3.77, 3.78) применяются как основной вид легких ограждающих конструкций в жилых, гражданских и производственных помещениях с нормальной и повышенной влажностью. Перегородки с одинарным каркасом и двухслойными ГКЛ (рис. 3.79, 3.80) применяются в помещениях с повышенными требованиями к прочности и огнестойкости ограждающих конструкций.

Одинарный каркас и трехслойные ГКЛ (рис. 3.81) являются необходимыми в случае специальных требований по прочности и огнезащите к легким конструкциям из гипсокартона. Двойной каркас и двойные ГКЛ (рис. 3.82, 3.83) применяются в помещениях большой высоты, в условиях повышенной тепловой, звуковой изоляции и огнезащиты.

Потолок с одноуровневым каркасом без подвесов (рис. 3.84) монтируется в небольших помещениях с шириной до 2,6 м. Подвесной потолок с одноуровневым каркасом (рис. 3.85) применяется при любых размерах помещений, но требует установки пристенных опорных направляющих. Подвесной потолок с двухуровневым каркасом (рис. 3.86) обладает большей жесткостью и может применяться с опорными направляющими или без них, в последнем случае расстояние от крайних профилей до стены должно быть не более 100 мм.

Потребности в необходимых материалах по всем перечисленным конструкциям приведены в таблицах 3.7-3.14.

Рис. 3.78. Одинарный каркас с поперечным смещением стоек

При высоте стоек >3,0м между ними для усиления каркаса устанавливаются промежуточные ПН с интервалом <1,2м с такой же технологией монтажа, как и горизонтальные профили над дверным проемом (рис. 3.77).

Возможно применение каркаса, в котором стойки установлены в шахматном порядке, со смещением относительно продольной оси (рис. 3.78).

Расход материалов на 1 м2 перегородки Таблица 3.8.

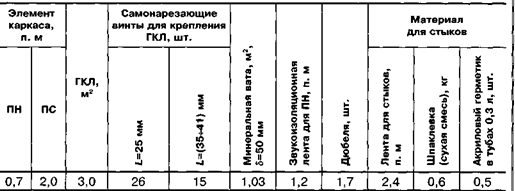

Таблица 3.8. Расход материалов на 1 м2 перегородки

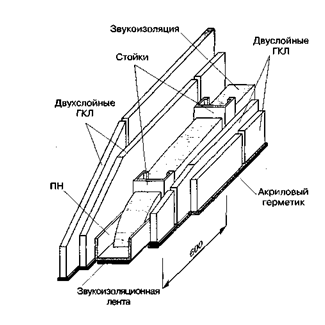

Рис. 3.80. Одинарный каркас и двухслойные ГКЛ

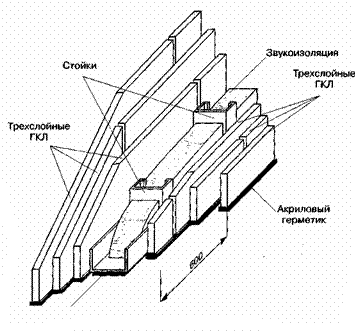

Рис. 3.81. Одинарный каркас и трехслойные ГКЛ

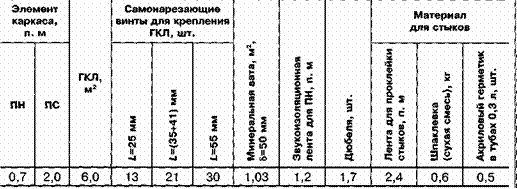

Таблица 3.10. Расход материалов на 1 м2 перегородки

Рис. 3.82. Двойной каркас повышенной жесткости

Рис. 3.83. Двойной каркас и двойные ГКЛ

При большой высоте каркаса стойки могут устанавливаться рядом друг с другом для увеличения жесткости конструкции (рис. 3.83).
