Канатно-скреперные установки

Канатно-скреперными установками (Рис.71) разрабатывают все виды грунтов, включая разрыхленные скальные. Ширина подводной траншеи зависит от размеров скреперных ковшей и типа лебедок.

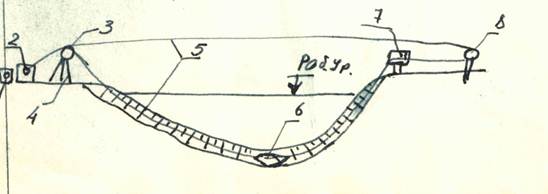

Рис. 71 Схема устройства канатно-скреперной установки.

1- двигатель, 2 - лебедка, 3 - головной блок, 4 – головная опора, 5 - канаты, 6 - скреперный ковш, 7 – хвостовой блок, 8 – хвостовая опора.

При скреперовании ковш забрасывается на холостом ходу к началу разрабатываемого участка. На рабочем ходу ковш наполняется грунтом, перемещается к месту отвала и там опорожняется.

При работе скрепера часто наблюдаются опрокидывания скреперного ковша под водой, обрывы тросов. Эти обстоятельства требуют постоянного нахождения водолазной станции на месте работы.

Для увеличения производительности скреперной установки применяют ковши, оснащенные гидравлическими устройствами, позволяющими удалять грунт из ковша путем смыва его на бровку (скрепер – пульпомет) или отсасывать из ковша (канатно-скреперная землесосная установка).

Этими установкам можно разрабатывать траншеи шириной по дну до 3 м и глубиной 3 – 4 м с производительностью в песчаных грунтах до 50 – 60 мᶾ/час.

Часовая производительность канатно-скреперной установки определяется по формуле:

,

где -геометрическая вместимость ковша, мᶾ;

- средняя скорость перемещения ковша (=0,7 м/с);

- коэффициент наполнения ковша, равный 0,5 – 1,0;

- коэффициент использования скреперной установки по времени (0,55 – 0,75);

- средняя дальность скреперования (90 – 300 м);

- коэффициент разрыхления (1,08 – 1,43).

Вместимость ковша подбирается в зависимости от вида грунта, его плотности и от дальности перемещения по рекомендациям таблицы??.

Таблица?? Рекомендуемая емкость ковша в зависимости от дальности перемещения грунта

Дальность перемещения грунта, м.
Вместимость ковша, мᶾ	0,25 – 0,35	0,5	0,75	1,0 – 1.15	3,0 – 3,5

Диаметры тросов подбираются в зависимости от тяговых усилий ковша груженого и свободного от грунта.

В грунтах средней плотности рекомендуется (Табл.??) принимать рабочие тросы следующих диаметров:

Таблица?? Рекомендации к подбору диаметров тросов канатно – скреперных установок.

Вместимость ковша, мᶾ	0,25	0,5	0,75
Диаметр рабочего троса, мм
Диаметр холостого троса, мм

Лебедки применяют грузоподъемностью от 1,25 до 2,5 тонн.
