Определение подсетей нижнего уровня

Определение адресов устройств в подсетях

Определим адреса устройств, которые могут быть назначены в подсети #3 (140.25.48.0/20) (рис. П3.4).

Так как поле номера устройства в подсети #3 состоит из 12 бит, возможны 4 094 (2¹²-2) корректных адресов устройств. Устройства нумеруются от 1 до 4 094. Адреса устройств для подсети #3 приводятся ниже. Курсивная часть каж­дого адреса идентифицирует расширенный сетевой префикс, в то время как по­лужирные цифры задают 12-разрядный номер устройства.

Широковещательный адрес для подсети #3 — это тот, в котором все биты в поле номера устройства установлены в единицу, то есть 10001100.00011001. 0011 1111.11111111 = 140.25.63.255. Следует отметить, что широковещательный адрес для подсети #3 ровно на единицу меньше базового адреса для подсети #4 (140.25.64.0).

Давайте определим подсети нижнего уровня (подсети подсетей) для подсети

#14 (140.25.224.0/20). После того как основной сетевой адрес разделен на шест­надцать подсетей, подсеть #14 делится на 16 адресных блоков равного размера (рис. П3.5).

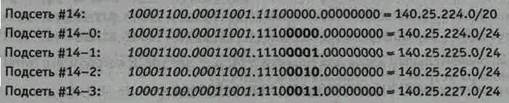

Так как 16=2⁴, то, чтобы идентифицировать каждую из этих 16 подсетей, требуются еще четыре бита. Это означает, что организация будет должна ис­пользовать расширенный сетевой префикс, равный /24. Ниже приводятся 16 подсетей из адресного блока 140.25.224.0/20, которые нумеруются от 0 до 15. Курсивная часть каждого адреса подсети нижнего уровня идентифицирует рас­ширенный сетевой префикс, в то время как полужирные цифры показывают 4-битовое поле подсети нижнего уровня.
