Класифікація вимірювань

Основні поняття про вимірювання. Принципи та методи вимірювань

Вимірювання є одним із важливих шляхів пізнання навколишнього середовища, зв'язків між подіями, закономірностей природи. Завдяки вимірюванням людство відкрило багато законів природи, що сприяло науково-технічному прогресу.

Вимірюванням вважається процес експериментального визначення одного або декількох значень величини, які можуть бути обґрунтовано приписані величині. Точні й вірогідні вимірювання фізичних величин, технологічних параметрів мають велике значення для науки, техніки та управління технологічними процесами.

На результати вимірювань впливає досить багато чинників: зовнішні умови, методи, технічні засоби вимірювання, стан експериментатора та ін. Зважаючи на численність різних чинників та умов проведення експерименту, вимірювання можна класифікувати за характером зміни вимірюваної величини в часі, за способом одержання числового значення, точністю та ін.

За характером зміни вимірюваної величини в часі вимірювання можна розділити на статичні та динамічні.

Статичні вимірювання — це вимірювання, при яких протягом певного проміжку часу вимірювана величина майже не змінюється або ж її значення змінюється поступово відповідно до процесу виробництва. Статичні вимірювання (рис. 1) використовуються, як правило, для встановлення взаємозв'язку між фізичними величинами одного і того самого об'єкта дослідження. Вони застосовуються у пасивних експериментах і забезпечують задовільний рівень наочності при зміні вимірюваних величин за певний проміжок часу (годину, зміну, добу). Таким, наприклад, є проведення пасивного експерименту на випарній установці для вимірювання основних її параметрів: температури, рівня, тиску, витрати пари тощо.

Рис. 4. 1 - Статичні характеристики вимірюваних величин — тиску, температури та рівня за проміжок часу т

Динамічні вимірювання — вимірювання, які показують зміну вимірюваної величини в часі при різних збуреннях, що впливають на об'єкт дослідження або ж на засіб вимірювання. Динамічні вимірювання дають можливість вивчати динамічні властивості об'єкта і засобів вимірювальної техніки, особливо первинних перетворювачів (датчиків).

На рис. 2 показано перехідний процес вимірюваної величини Х_д у часі т при різкій зміні вимірюваної величини на вході приладу. Як видно з графіка, показання приладу У_д досягають сталого значення У лише через певний час і наближаються до нього поступово відповідно до експоненціального закону. Різниця між показаннями приладу У_д і дійсним значенням вимірюваної величини У називається динамічною похибкою: Δ_д = У-У_д. На графіку (рис. 2) показані параметри, які характеризують динаміку процесу вимірювання.

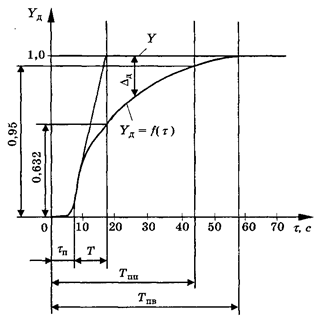

Рис.4. 2 - Динамічна характеристика вимірюваної величини

Час початку реагування τ_п — час від початку зміни вимірюваної величини на вході приладу до початку зміни показів приладу (значення вихідного сигналу).

Час перехідного процесу T _пп— час, протягом якого показання приладу після початку зміни вхідної вимірюваної величини досягнуть значення з 5-процентним відхиленням (Х_д=0,95).

Повний час встановлення значення вимірюваної величини Т _пп— час, протягом якого значення вимірюваної величини досягає свого сталого значення від початку зміни вхідної величини на вході приладу.

Постійна часу Т — час, протягом якого вихідна вимірювана величина досягає 0,632 свого сталого значення на виході приладу, тобто це час перехідного процесу, який описується рівнянням експоненти.
