Теоретическая база




Условный оператор Case (оператор варианта)

Оператор варианта Case необходим в тех случаях, когда в зависимости от значений какой-либо переменной надо выполнить те или иные операторы:

case <выражение> of

<значение1>: <оператор1>;

<значение2>: <оператор2>;

<значение3>: <оператор3>;

… …

else <оператор N>

end;

<оператор N> выполнится только в том случае, если значение выражения не совпадет ни с одним из <значений I>. При использовании оператора Case необходимо помнить о том, что значение выражения и <значения I> должны быть одного типа.

Запустите программу на выполнение и проверьте её работу



Упражнение 2. Вывести на печать название дня недели, соответствующее заданному числу D, при условии, что в месяце 31 день и 1-е число – понедельник. Для решения задачи воспользуемся операцией mod, позволяющей вычислить остаток от деления двух чисел, и условием, что 1-е число – понедельник. Если в результате остаток от деления заданного числа D на 7 будет равен 1, то это понедельник, двойке – вторник, тройке – среда и т.д.



Наберите текст программы:





Выполнить самостоятельно:

1. Составьте программу, которая сравнивает возраст брата и сестры и выводит соответствующее сообщение.

2. Составить программу, проверяющую, принадлежит ли число, введенное с клавиатуры, интервалу (1; 5).

3. По заданному номеру месяца m вывести на печать название времени года.

4. Работник зарабатывает X рублей за 38 часов своей работы. Ему платят в 1,5 раза больше за каждый час сверх 38 часов. Какую сумму он получит, если отработает A часов?

Контрольные вопросы:

1. Сформулируйте правила записи оператора IF.

2. Что такое вложенный оператор IF?



Назначение системы газораспределения: Для обеспечения цикла работы дизеля, т.е.

строгой последовательности процессов, в результате которых совершается полезная работа по толканию поршня, необходимы своевременное открытие и закрытие впуск-ных и выпускных клапанов, своевременная подача топлива и своевременная подача сжатого воздуха при пневмозапуске. Т.О. система газораспределения не подает ни топливо, ни воздух, не выпускает продукты сгорания, а обеспечивает моменты начала и конца процессов в каждом цилиндре дизеля, т.е. является для дизеля таймером по обес-печению цикла в каждом цилиндре, а за счёт конкретного расположения кулачковых шайб для каждого цилиндра на распредвалу обеспечивает порядок работы цилиндров, создавая условия для равномерной нагрузки на коленчатый вал. Состав системы газораспределения:

для тихоходных дизелей: распредвал с кулачковыми шайбами, который получает вращение от коленчатого вала в верхней части картера с соотношением 2:1 через проме-жуточную шестерню; ролик с толкателем; штанга; коромысло и клапан с креплением.

Клапанный привод двигателей типа NVD48.

для быстроходных дизелей: распредвал с кулачковыми шайбами располагается над кла-панами и напрямую воздействует на клапана через валиковую передачу с коническими шестернями и вращается от коленчатого вала.

Распределительные валы двигателей типа 3Д6

Тепловой зазор: т.к. во время работы дизеля клапан нагреваясь удлиняется, то между торцом клапана и коромыслом (для тихоходных дизелей) для обеспечения плотного закрытия клапана устанавливается тепловой зазор с целью обеспечения компрессии в цилиндре, т.е. условия при котором топливо самовоспламенится от температуры сжа-того воздуха. Для быстроходных дизелей тепловой зазор устанавливается между профилем кулачковой шайбы и регулировочной тарелкой клапана. Все клапана открываются с опережением (ОО) по отношению к МТ и закрываются с запазды-ванием (ЗЗ) по отношению к МТ; топливо подается с углом опережения до ВМТ.

2.Порядок проведения практического занятия:

2.1Определение первого цилиндра: у двигателей типа НФД первый цилиндр располагается со стороны маховика, у отечественных и типа «Шкода» с противо-положной стороны, т.е. с носовой части коленчатого вала дизеля.

2.2Определение расположение впускного и выпускного клапанов: по патрубкам, отходящим от коллекторов.

2.3Регулировка теплового зазора: поворачивая маховик, по вращающейся штанге определяют, что клапан закрыт; c помощью щупа, отвёртки и гаечного ключа регулируют тепловой зазор: освободив контргайку, выворачивая регулировочный винт увеличивают тепловой зазор до нужного размера и фиксируют зазор, зажимая регулировочный винт контргайкой.

2.4Определение направления вращения коленчатого вала на передний ход: поворачивая маховик находим положение, когда в первом цилиндре оба клапана открыты: обе штанги зажаты, поршень находится в районе ВМТ – перекрытие клапанов. Поворачивая маховик по часовой стрелке (для диаграммы фаз газорасп-ределения двигателя правого вращения), смотрим: если первой повернётся штанга выпускного клапана (выпускной клапан закрывается), то двигатель правого вращения, если поворачивается первой штанга впускного клапана (впускной клапан закрывается),то двигатель левого вращения на передний ход.

Диаграмма фаз газораспределения двигателя правого вращения

2.5Определение по первому цилиндру на маховике ВМТ и НМТ и градуировка маховика (определяется с помощью регляжа или стержня):

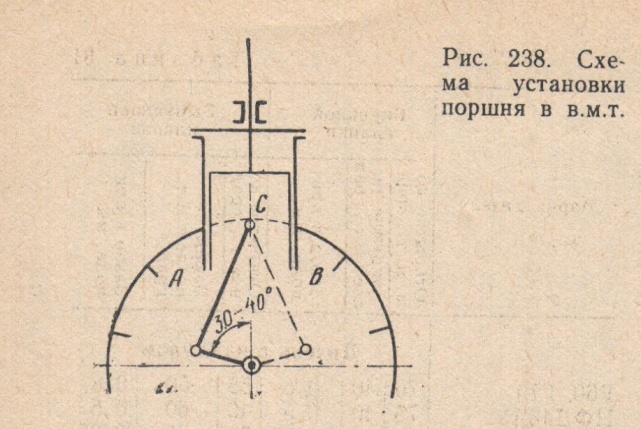

Регляж (приспособление для установки поршня в В.М.Т.) Схема установки поршня в В.М.Т.



устанавливают на блоке дизеля над маховиком неподвижную стрелку, снимают форсунку первого цилиндра и устанавливают регляж или стержень в форсуночное отверстие, поршень должен быть в районе ВМТ (оба клапана открыты, обе штанги зажаты), проворачивают коленвал, устанавливая кривошип в положение 30-40 градусов до ВМТ, делают отметку мелом на маховике напротив неподвижной стрелки(А), делают на стержне отметку мелом точно на уровне верхней плоскости крышки цилиндра, вращают маховик в противоположном направлении до совме-щения отметки на стержне с поверхностью крышки, делают отметку на маховике мелом против стрелки(В). Измеряем расстояние между А-В и делим пополам. Середина и будет ВМТ. НМТ –перпендикуляр вниз. Обмерив длину окружности маховика (б), разделим её пополам и, отложив от ВМТ, получим точку НМТ.

2.6. Определение фаз газораспределения первого цилиндра и построение диаграммы. Фазы газораспределения, т.е. моменты открытия и закрытия клапанов и момент подачи топлива определяются по моменту начала вращения или по моменту зажатия штанг клапанов. Момент подачи топлива определяется по уровню мениска в моментоскопе. Опережение Открытия (ОО) впускного клапана: по зажатию штанги впускного клапана делают отметку на маховике, замеряют расстояние до ВМТ (а), замеряют длину окружности маховика (б), составляют пропорцию: , где х -угол(ОО) впускного клапана: . Запаздывание Закрытия (ЗЗ) впускного клапана: по началу вращения штанги делают отметку на маховике, замеряют расстояние до НМТ (с), составляют пропорцию:

, где у-угол (ЗЗ) впускного клапана: . Таким аналогичным способом определяют ОО и ЗЗ выпускного клапана и угол опережения подачи топлива. Зная порядок работы цилиндров можно определить все фазы газораспределения для каждого цилиндра. Можно также определить масштаб маховика: М= (). Тогда углы фаз газораспределения определяют: длину дуги маховика делим на М и получаем углы.

2.7.Определение порядка работы цилиндров: по моменту только открытия клапанов, только закрытия клапанов, по моменту подачи топлива и по индикаторным кранам по такту сжатия.





Преподаватель___________________(Поляшенко В.Д.)

МЕТОДИЧЕСКОЕ ПОСОБИЕ № 2 ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОГО ЗАНЯТИЯ: «ТОПЛИВНАЯ СИСТЕМА».

Практическое занятие: работа, назначение и регулировка элементов топливной системы.

Цель практического занятия: изучение топливной системы на действующем дизеле, регулировка топливной аппаратуры в период подготовки дизеля к работе.
