Измерение переменного напряжения

Сравнить данные полученные значение частоты и периода в п. 4.1 и 4.2 между собой. Сделать вывод.

4.3.1 Собрать схему измерений согласно рисунку 1.

4.3.2 Подготовить мультиметр к измерению переменного напряжения. Для выбора функции измерения переменного напряжения нажать клавишу AC V.

Дополнительно установить следующие параметры:

· AC FILTER (фильтр сигналов переменного тока) – 3 HZ: SLOW.

· RANGE (предел) – AUTO (режим автоматического переключения пределов).

· NULL (свойство измерения с нулевым значением) – OFF.

· для отображения значения размаха сигнала нажать функциональную клавишу 2^nd Displ → Pk-to-pk (отображение значения размаха сигнала).

4.3.3 Установить на генераторе форму выходного сигнала – синусоидальный. Значение частоты Fг = 10 кГц.

4.3.4 Устанавливая последовательно значения действующего напряжения (V_RMS), указанные в таблице 3, измерить их с помощью цифрового мультиметра. Измерить значение размаха сигнала при данных действующих значениях. Результаты измерений занести в таблицу 3.

Таблица 3

Uг, В (RMS)	0,1	0,3	0,5	0,7	1,0	1,5	2,0	3,0
Uмульт, В (RMS)
∆U, В (RMS)
δ, % (RMS)
UVPPрасч., В (VPP)
UVPPизм., В (VPP)
∆U, В (VPP)
δ, % (VPP)

U_г – действующее значение напряжения, установленное на генераторе.

U_мульт – действующее значение напряжения, измеренное с помощью цифрового мультиметра.

U_VPPрасч. – рассчитанное значение размаха напряжения.

∆U – абсолютное значение напряжения.

δ – относительная погрешность.

Расчёт производить по формулам:

δ_доп = ±0,5 %

4.3.5 Сравнить рассчитанную относительную погрешность с допустимой. Сделать вывод о качестве проводимого измерения.

4.4 Поверка источника питания Б5-3003/3 цифровым мультиметром Agilent 34410 A.

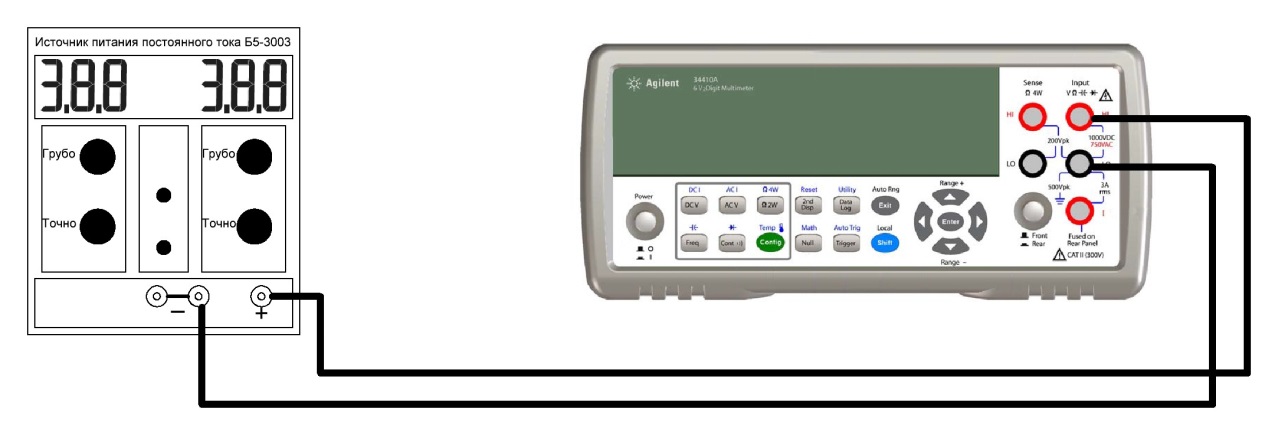

4.4.1 Собрать схему измерений согласно рисунку 2.

Рисунок 2 – Схема измерений

4.4.2 Подготовить мультиметр к измерению постоянного напряжения. Для выбора функции измерения постоянного напряжения нажать клавишу DC V.

Дополнительно установить следующие параметры:

· INTEGRATION (время интегрирования) – APERTURE → 1 sec.

· RANGE (предел) – AUTO (режим автоматического переключения пределов).

· INPUT Z (входное сопротивление) – 10 MΩ.

· AUTO ZERO (автоматическая установка нуля) – ON.

· NULL (свойство измерения с нулевым значением) – OFF.

4.4.3 Устанавливая последовательно значения постоянного напряжения указанные в таблице 4, измерить их с помощью цифрового мультиметра. Результаты измерений занести в таблицу 4.

Таблица 4

Uип, В	1,5
Uмульт, В
∆U, В
∆Uдоп, В

U_ип – напряжение выставленное на источнике питания;

U_мульт – напряжение измеренное с помощью мультиметра;

∆U – абсолютная погрешность;

Расчёт производить по формулам.

– основная допустимая погрешность

4.4.4 Сравнить рассчитанную абсолютную погрешность с допустимой. Сделать вывод о годности источника питания.

5. Содержание отчета:

а) наименование работы и цель работы;

б) технические данные измерительных приборов;

в) схема измерений;

г) результаты измерений, занесенные в таблицы;

д) примеры расчетов погрешностей;

е) выводы по работе;

ж) ответы на контрольные вопросы.

6. Контрольные вопросы:

1. Почему данный цифровой мультиметр является измерительным?

2. Какие основные параметры можно измерить с помощью цифрового мультиметра Agilent 34410A?

3. Можно ли измерить цифровым мультиметром Agilent 34410A ёмкость конденсатора 500 мкФ? Объяснить почему.
