ДОДАТКИ. Додаток А. Грецький алфавіт Α, α – альфа Ι, ι – йота Ρ, ρ – ро Β

Додаток А. Грецький алфавіт

Α, α – альфа	Ι, ι – йота	Ρ, ρ – ро
Β, β – бета	Κ, κ – капа	Σ, σ – сігма
Γ, γ – гамма	Λ, λ – лямбда	Τ, τ – тау
Δ, δ – дельта	Μ, μ – мю	Υ, υ – іпсилон
Ε, ε – епсилон	Ν, ν – ню	Φ, φ – фі
Ζ, ζ – дзета	Ξ, ξ – ксі	Χ, χ – хі
Η, η – ета	Ο, ο – омікрон	Ψ, ψ – псі
Θ, θ – тета	Π, π – пі	Ω, ω – омега

Додаток Б. Психрометрична таблиця

Показання сухого термометра, °С	Різниця показань сухого та вологого термометрів, °С
Відносна вологість, %
											-

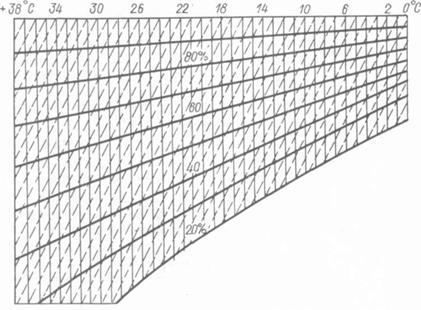

Додаток В. Психрометричний графік

Додаток Г. Кратні та часткові одиниці

Множник	Назва	Позначення	Множник	Назва	Позначення
10^18	екса	Е	10^-1	деци	д
10^15	пета	П	10^-2	санті	с
10^12	тера	Т	10^-3	мілі	м
10^9	гіга	Г	10^-6	мікро	мк
10^6	мега	М	10^-9	нано	н
10^3	кіло	к	10^-12	піко	п
10^2	гекто	г	10^-15	фемто	ф
	дека	да	10^-18	атто	а

Додаток Д. Визначення швидкості руху повітря кататермометром

H/Q	υ, м/с	H/Q	υ, м/с
0,33	0,048	0,59	0,97
0,34	0,062	0,60	1,00
0,35	0,077	0,61	1,03
0,36	0,09	0,62	1,07
0,37	0,11	0,63	1,11
0,38	0,12	0,64	1,15
0,39	0,14	0,65	1,19
0,40	0,16	0,66	1,23
0,41	0,18	0,67	1,27
0,42	0,20	0,68	1,31
0,43	0,22	0,69	1,35
0,44	0,25	0,70	1,39
0,45	0,27	0,71	1,43
0,46	0,30	0,72	1,48
0,47	0,33	0,73	1,52
0,48	0,36	0,74	1,56
0,49	0,40	0,75	1,60
0,50	0,44	0,76	1,65
0,51	0,48	0,77	1,70
0,52	0,52	0,78	1,75
0,53	0,57	0,79	1,79
0,54	0,62	0,80	1,84
0,55	0,68	0,81	1,89
0,56	0,73	0,82	1,94
0,57	0,80	0,83	1,98
0,58	0,88	0,84	2,03

Додаток Е. Коефіцієнт використання вертикальних заземлювачів η_в

Кількість заземлювачів	Відношення К = а/l
	0,84 – 0,87	0,90 – 0,92	0,93 – 0,95
	0,76 – 0,80	0,85 – 0,88	0,90 – 0,92
	0,67 – 0,72	0,79 – 0,83	0,85 – 0,88
	0,56 – 0,62	0,72 – 0,77	0,79 – 0,83
	0,51 – 0,56	0,66 – 0,73	0,76 – 0,80
	0,47 – 0,50	0,65 – 0,70	0,74 – 0,79

Додаток Є. Номограма повітря робочої зони

Додаток Ж. Санітарні норми температури

№	Тип виробничого приміщення	Норма температури
	Дільниця зберігання автомобілів	3…8°С
	Дільниця технічного обслуговування	15…17°С
	Складські приміщення	10…12°С
	Цех механічної обробки матеріалів	13…15°С
	Навчальні аудиторії	18…20°С
	Кабінет технічної праці	15…20°С
	Адміністративно-побутові приміщення	17…21°С
	Дільниця ремонту паливної апаратури	18…20°С
	Інструментальне відділення	17…20°С
	Дільниця фарбування автомобілів	16…20°С

Додаток З. Норми природного освітлення робочих місць

Виробнича дільниця	Коефіцієнт природної освітленості КПО, %
Верхнє або комбіноване	Бокове
Миття автомобілів		1,2…1,5
Поточного ремонту		1,2…1,5
Ремонту електричного обладнання		1,6…2,0
Технічного обслуговування (ТО)		1,2…1,5
Дефектування		1,6…2,0
Фарбування автомобілів		1,2…1,5
Комплектування		1,2…2,5
Шиномонтажна		1,6…2,0
Ремонту паливної апаратури		1,6…2,0
Балансувальна		1,6…2,0
Агрегатна
Ковальсько-ресорна		1,2…1,5
Мідницько-жерстяницька		1,6…2,0
Оббивних робіт
Проварювально-сушарська		1,6…2,0
Випробування двигунів
Акумуляторна		1,6…2,0

Додаток И. Оснащення приміщень переносними вогнегасниками

Вуглекислотні вогнегасники

5 л

–

–

–

–

2++

2+

–

2++

–

–

–

–

2++

–

2++

2 л

–

–

–

–

–

–

–

4+

–

–

–

–

4+

–

4+

Хладонові вогнегасники 2 (3) л

–

4+

4+

–

–

–

–

2+

–

–

–

–

2+

–

4+

Порошкові вогнегасники

10 л

1++

1++

1++

1++

1++

1+

1++

1+

1+

1+

1+

1++

1+

2+

2+

5 л

2+

2+

2+

2+

2+

2++

2+

2++

2++

2++

2++

2+

2++

4++

4++

2 л

–

–

–

–

–

4+

–

–

–

4+

4+

–

2+

8+

–

Пінні та водні вогнегасники 10 л

2++

4+

–

–

–

2++

–

–

2+

–

2++

–

–

4++

–

Клас пожежі

A

B

C

D

(E)

A

D

(E)

B

C

A

D

(E)

A

(E)

Захищувана площа, м^2

Категорія приміщення

А, Б, В (горючі гази та рідини)

В

Г

Г і Д

Громадські будівлі

Додаток І. Характеристики ламп

Лампи розжарювання	Люмінесцентні лампи
Тип і потуж-ність	220 В	Тип і потуж-ність	220 В
Світловийпотік, лм	Світлова віддача, лм/Вт	Світловий потік, лм	Світлова віддача, лм/Вт
НВ-15		7,0	ЛДЦ 20		41,0
НВ-25		8,8	ЛД 20		46,0
НБ-40		10,0	ЛБ 20		59,0
НБК-40		11,5	ЛДЦ 30		48,2
НБ-60		11,9	ЛД 30		54,5
НБК-100		14,5	ЛБ 30		70,0
НГ-150		13,3	ЛДЦ 40		52,5
НГ-200		14,0	ЛД 40		58,5
НГ-300		15,4	ЛБ 40		70,5
НГ-500		16,6	ЛДЦ 80		44,5
НГ-750		17,5	ЛД 80		50,8
МГ-1000		18,6	ЛБ 80		65,3

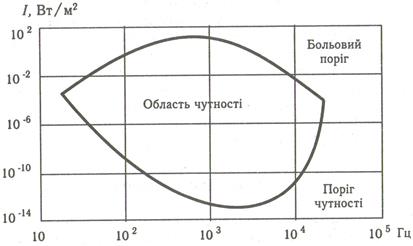

Додаток К. Залежність порогів чутності від частоти

Додаток Л. Норми освітленості виробничих приміщень

Приміщення	Площина	Найменша освітленість, лк
люмінесцентні лампи	лампи розжарювання
Робочі кімнати	Г
Зали засідань	Г
Фойє	Підлога
Читальні зали	Г
Книгосховища	В
Вестибюлі і гардероби	Підлога
Коридори	Підлога
Чекальні для відвідувачів	Г
Сходові клітки	Підлога
Дільниці миття автомобілів	Підлога	-
Дільниця ТО і ПР	Підлога
Агрегатні цехи	Г
Оглядові канави	Г	-
Дільниці механічної обробки матеріалів	Г
Шиномонтажне відділення	Г
Приміщення для зберігання автомобілів	Підлога
Столярна майстерня	Г
Приміщення з ремонту електричних систем	Г
Дільниці фарбування автомобілів	Г
Столові та буфети	Г
Санітарно-побутові приміщення	Підлога
Гарячі та холодні цехи	Г
Процедурні кабінети	Г
Ліфтові холи	Підлога
Електрощитові	В
Відкриті майданчики зберігання автомобілів	Підлога	-

* Г – горизонтальна площина, В – вертикальна площина.

Додаток М. Вплив електричного струму на організм людини

Сила струму, мА	Змінний струм	Постійний струм
0,6 – 1,5	Початок відчуття слабкий	Не відчувається
2,0 – 4,0	Відчуття поширюються на зап'ястя руки	Не відчувається
5,0 – 7,0	Слабкі болі по всій руці	Початок відчуття нагріву шкіри під електродом
8,0 – 10,0	Сильні болі та судоми по всій руці. Руки ще можна відірвати від електродів	Посилене відчуття нагріву
10,0 – 15,0	Важкі болі по всій руці, руки неможливо відірвати від електродів	Ще більше відчуття нагріву під електродом та в прилеглих областях
20,0 – 25,0	Руки миттєво паралізуються, сильні болі, дихання ускладнюється	Посилення відчуття нагріву шкіри, відчуття скорочення м'язів рук
25,0 – 50,0	Дуже сильний біль у руках та грудях. Дихання вкрай утруднене, послаблення діяльності серця	Відчуття сильного нагріву, болі та судоми в руках. При відриванні рук виникають сильні болі
50,0 – 80,0	Можливий параліч. За декілька секунд паралізується дихання та робота серця, можлива фібриляція серця	Відчуття сильного нагріву, сильної болі в руці і грудях. Затруднене дихання. Руки неможливо відірвати від електродів.

Додаток Н. Значення світлового коефіцієнта α

Вид робіт за ступенем точності і назва приміщень	Значення світлового коефіцієнта α
Роботи високої точності	0,20…0,16
Точні роботи (ремонтні майстерні, відділення: верстатне, мідницьке, слюсарне, збиральне, електроремонтне, столярне, ремонту паливної апаратури)	0,16…0,14
Роботи малої точності (відділення миття, фарбування, зварювання, випробувань, кузня, ремонту машин, розбиральне, комірка інструментальна)	0,14…0,12
Грубі роботи (гаражі, приміщення для зберігання машин, склади матеріалів та готової продукції)	0,12…0,10
Досить грубі роботи (проходи, проїзди, коридори)	0,10…0,08

Додаток О. Коефіцієнт світлопропускання τ_в

Тип приміщень	Положення	дерев’яні або залізобетонні рами	сталеві або алюмінієві рами
одинарні	подвійні	здвоєні	одинарні	подвійні	здвоєні
Приміщення із значним виділенням пилу, диму і кіптяви (ГДК пилу та інших аерозолів 5 мг/м^3 і більше)	В^*	0,4	0,25	0,3	0,5	0,3	0,4
П	0,3	0,2	0,25	0,4	0,25	0,3
Приміщення з незначним виділенням пилу, диму і кіптяви (ГДК пилу та інших аерозолів менше 5 мг/м^3)	В	0,5	0,35	0,4	0,6	0,4	0,5
П	0,4	0,25	0,3	0,5	0,3	0,4

^*В – вертикальне положення, П – похиле положення.

Додаток П. Стандартні розміри вікон

Висота вікон, мм	Ширина вікон, мм

Додаток Р. Світлова характеристика вікон η_в при боковому освітленні

Відношення l/b	Відношення глибини приміщення b до висоти верхнього краю вікон над рівнем робочої площини п 1
1,0	1,5	2,0	3,0	4,0	5,0	7,5
4,0 і більше	6,5	7,0	7,5	8,0	9,0	10,0	11,0	12,5
	7,5	8,0	8,5	9,0	10,0	11,0	12,5	14,0
	8,5	9,0	9,0	10,5	11,5	13,0	15,0	17,0
1,5	9,5	10,5	13,0	15,0	17,0	19,0	21,0	23,0
1,0	11,0	15,0	16,0	18,0	21,0	23,0	26,5	29,0
0,5	18,0	23,0	31,0	37,0	45,0	64,0	66,0	-

Додаток С. Допустимі значення опору захисного заземлення

Характеристика установок	Найбільший допустимий опір Rдоп, Ом
Установки напругою вище 1000 В
Захисне заземлення в установках з великими струмами замикання на землю (Ізам > 500 А)	0,5
Захисне заземлення в установках з великими струмами замикання на землю (Ізам > 500 А):
- заземлюючий пристрій використовується одночасно для установок напругою до 1000 В	125/ Ізам ≤ 10
- заземлюючий пристрій використовується тільки для установок напругою вище 1000 В	250/ Ізам ≤ 10
Установки напругою до 1000 В
Захисне заземлення всіх установок

Додаток Т. До визначення коефіцієнта сезонності

Характеристика районів	Райони
Середня багаторічна нижча температура (січень), °С	-20...-15	-14...-10	-10...0	0...5
Середня багаторічна вища температура (липень), °С	15…18	18…22	22…24	24…26
Тривалість замерзання вод, днів
Види заземлювачів	Коефіцієнт сезонності
Стержневі заземлювачі (кутникові сталь, труби) довжиною 2 – 3 м при глибині закладання 0,5 – 0,8 м	1,65	1,45	1,3	1,1
Заземлювачі великої довжини (стрічка, кругла сталь) довжиною 10 м при глибині закладання 0,8 м	5,5	3,5	2,5	1,5
