Самостоятельная работа №4
Самостоятельная работа №3
Тема задания: Проекции группы геометрических тел.
Цель задания: Изучить проецирование геометрических тел в прямоугольных проекциях.
Освоить приемы проецирования точки на три плоскости проекций.
Инструменты и принадлежности: Формат А3, карандаши, циркуль, линейка, угольники, резинка.
Задание: Выполнить чертеж группы геометрических тел в трех видах.
Порядок выполнения задания:
- Перечертить четыре геометрических тела на формат по размерам (в двух видах).
- Найти недостающие проекции точек.
- Нанести размеры.
- Вычертить данную группу тел в трех видах.
Содержание отчета: Работа, выполненная на формате А3 (по вариантам).
Контрольные вопросы:
- Какие геометрические тела изображены на чертеже?
- Есть ли на чертеже тела вращения?
- Какое геометрическое тело расположено дальше всех от нас?
Задания к самостоятельной работе №3:

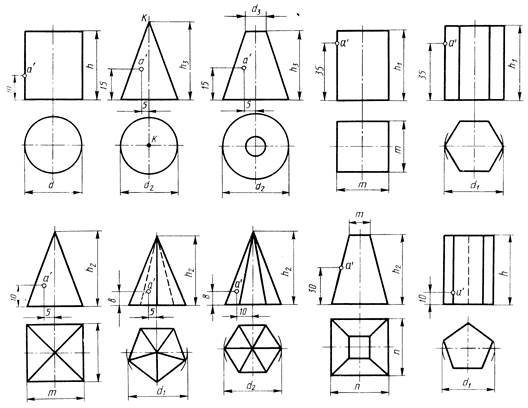

Рис.10

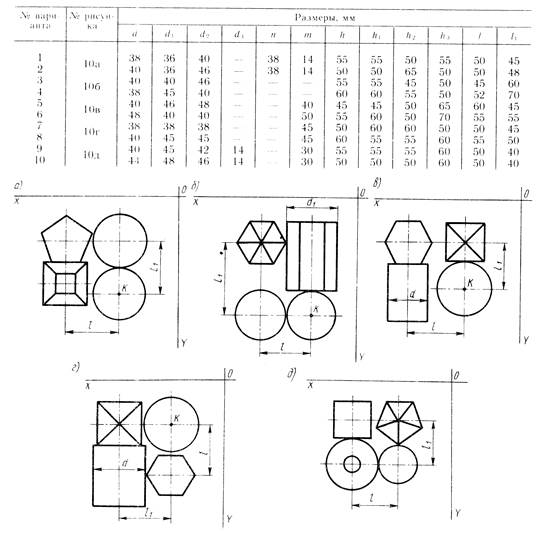

Рис. 11
Выполнение комплексного чертежа многогранника. Определение натуральной величины фигуры сечения. Построение развертки поверхности усеченного тела, аксонометрии усеченного тела.
Цель работы:
Приобрести навыки выполнения комплексного чертежа многогранника.
Инструменты и принадлежности:
Линейка, карандаши, угольники, циркуль, варианты задания
(приложение).
Задание:
Выполнить в трех проекциях чертеж пирамиды, усеченной проецирующей плоскостью. Найти действительную величину контура фигуры сечения. Построить аксонометрическую проекцию и развертку поверхности усеченной пирамиды.
Порядок выполнения работы:
- Провести рамку чертежа, заданного формата, нанести контур рамки основной надписи.
- Построить чертеж правильной шестиугольной пирамиды по заданным размерам h и d (из таблицы задания).
- Построить следы секущей плоскости (Рv и Рн) по заданным размерам Lº и а (из таблицы задания).
- Найти действительную величину контура фигуры сечения способом совмещения.
- Построить развертку поверхности усеченной пирамиды.
- Построить аксонометрическую проекцию усеченной пирамиды.
- Заполнить основную надпись.
Содержание отчета:
Выполненная работа на формате А3.
Контрольные вопросы:
- Дать определение пирамиды.
- Какие ты знаешь способы определения действительного вида фигуры сечения геометрического тела?
- Что такое аксонометрическая проекция?
- Как направлены аксонометрические оси при построении изометрии?
|
|
