Намагничивающая сила катушки главного полюса

Суммарная намагничивающая сила (н.с.) катушки главного полюса складывается из падений магнитного потенциала по отдельным участкам магнитной цепи.

Для каждого из стальных участков магнитной цепи по магнитному потоку и сечению каждого из участков (рис.4.1) определяем индукцию и заносим в табл. 4.1.

Таблица 4.1 - Определение намагничивающей силы холостого хода

Участок магнитной цепи	Площадь сечения, м^2	Длина пути, см	Индукция, Тл	Напряженность, А/см	Н.с., А
Сердечник якоря	0,054		1,2	9,3
Зубцы якоря	0,059	4,5	2,2		3307,5
Зубцы КО	0,077		1,78
Сердечник полюса	0,107		1,4	14,9
Переход из полюса в остов	––		1,4	20,1
Остов	0,057		1,27	13,8	179,4
Воздушный зазор	––	0,55	1,31	––	7080,34

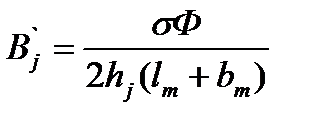

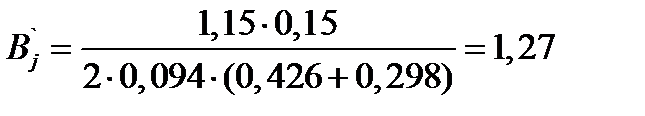

Индукцию в переходе из полюса в остов оцениваем по формуле, Тл:

; (4.24)

Н.с. в воздушном зазоре определим по формуле, А:

; (4.25)

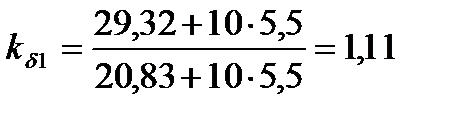

где k_d1 – коэффициент, учитывающий увеличение зазора за счет зубчатого строения якоря:

; (4.26)

;

k_d2 – коэффициент, учитывающий зубчатое строение полюсного наконечника,

; (4.27)

;

тогда

Суммарная н.с. катушки главного полюса складывается из падений магнитного потенциала по отдельным участкам магнитной цепи, А:

; (4.28)

Для обеспечения расчетной величины магнитного потока учитываем размагничивающее действие реакции якоря путем добавления соответствующей составляющей н.с. катушки главных полюсов, А:

; (4.29)

где к_ря = 0,03¸0,05

С учетом размагничивающего действия реакции якоря, А:

; (4.30)
