Дослідження статичної стійкості електричної системи

Лабораторна робота №4

Частина друга. Електромеханічні перехідні процеси

Мета роботи - дослідження статичної стійкості електричної системи; вивчення впливу типу регулятора збудження на величину коефіцієнту запасу статичної стійкості за активною потужністю.

ПРОГРАМА РОБОТИ

Для системи, зображеної на рисунку 1, побудувати кутові характеристики активної потужності генератора й визначити коефіцієнт запасу статичної стійкості для таких умов:

1) на генераторах ТЕС регулятори збудження відсутні;

2) на генераторах ТЕС встановлені регулятори збудження пропорційного типу ();

3) на генераторах ТЕС встановлені регулятори збудження сильної дії (U_Г = const).

Параметри генератора прийняти згідно таблиці 3, параметри інших елементів відповідно до таблиці 5.

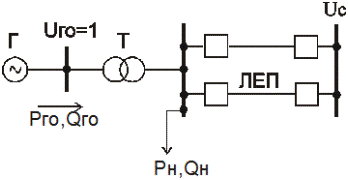

Рисунок 1 – Розрахункова схема для дослідження статичної стійкості

електричної системи

Таблиця 5 - Вихідні дані системи

Варіант	Трансформатор	Повітряна лінія	Навантаження
Sном, МВА	Uвн, кВ	Uнн, кВ	Uк, %	F, мм^2	L, км	Sнав, МВА	cos jнав , в.о.
				10,5				0,8
			10,5	10,5				0,85
			10,5	10,5				0,82
			10,5	10,5				0,87
			10,5	10,5				0,81
			15,75	10,5				0,83

ПОРЯДОК ВИКОНАННЯ РОБОТИ

Дослідження статичної стійкості електричної системи рекомендується виконати на персональному комп'ютері в середовищі Mathcad.

ЗМІСТ ЗВІТУ ПРО РОБОТУ

1. Розрахункова схема електричної системи і її параметри.

2. Cхема заміщення системи, результати розрахунків її параметрів.

3. Результати досліджень у вигляді характеристик .

4. Розрахунки коефіцієнтів запасу статичної стійкості.

5. Висновки.

КОНТРОЛЬНІ ПИТАННЯ

1. Що розуміють під статичною стійкістю електричної системи?

2. Як впливають на границю потужності, яка передається:

а) потужність прийомної системи;

б) автоматичне регулювання збудження генераторів?

3. Якими параметрами представляється в схемі заміщення генератор залежно від наявності та типу автоматичного регулятора збудження?
