Механической обработки
|
|
|
|
Маршрут обработки выбирают в зависимости от вида заготовки, ее массы и формы, требуемой точности и чистоты обработки. Если точность заготовки не высока, то обработку начинают с черновой по заданному классу точности и шероховатости поверхности выбирают один или несколько методов окончательной обработки (см. Табл. 1.).
Табл. 1. Технологическая схема изготовления деталей класса крышка
| Номер операции | Наименование и краткое содержание операции, технологические базы | Станок |
| Заготовительная (ГКМ) | ||
| Фрезерно-центровочная Фрезерование торцов крышки и сверление центровых отверстий с двух сторон. ТБ-цилиндрическая поверхность 1. | Фрезерно-центровальный полуавтомат | |
| Токарная. Черновое точение поверхности 2 Ø160. ТБ - центровые отверстия крышки | Токарный | |
| Токарная. Черновое точение поверхности 1 Ø102. ТБ - центровые отверстия крышки | Токарный | |
| Сверлильная Сверление центрового отверстия 5 Ø30. ТБ – цилиндрическая поверхность 1. | Сверлильный | |
| Токарная. Черновое точение поверхности 3 Ø92. ТБ - торцевая цилиндрическая поверхность 2. | Токарный | |
| Токарная. Чистовое точение поверхности 3 Ø92. ТБ - торцевая цилиндрическая поверхность 2. | Токарный | |
| Токарная Черновое точение поверхности 4 Ø70. ТБ – торцевая цилиндрическая поверхность 2. | Токарный | |
| Сверление Сверление отверстий Ø12, 7 отв. ТБ – цилиндрическая поверхность 1. | Сверлильный | |
| Контроль промежуточный | ||
| Шлифование Поверхность 1,3 ТБ – торцевая цилиндрическая поверхность 2. | круглошли-фовальный полуавтомат | |
| Шлифование Поверхность 6 ТБ – цилиндрическая поверхность 1. | круглошли-фовальный полуавтомат | |
| Шлифование Поверхность 8,9 ТБ – торцевая цилиндрическая поверхность 2. | круглошли-фовальный полуавтомат | |
| Шлифование Поверхность 2 ТБ – цилиндрическая поверхность 1. | круглошли-фовальный полуавтомат | |
| Моечная. Мойка детали | Моечный агрегат | |
| Контрольная. Окончательный контроль |

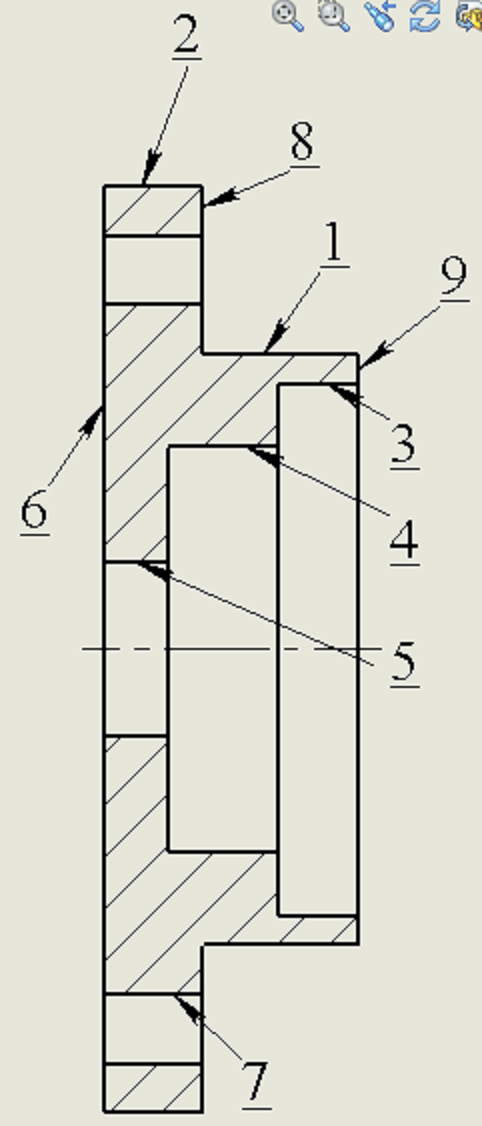

Рис. 4. Позиции поверхностей детали
|
|
|
