Металлографические исследования

В работе был использован микроскоп металлографический лабораторный инвертированный ЛабоМет – И (рисунок 13). Он предназначен для наблюдения и исследования изображения структуры металлов, сплавов и других непрозрачных объектов (в виде шлифов и срезов) при прямом освещении в отражённом свете в светлом поле.

Микроскоп может использоваться для научных, исследовательских целей, а также для рутинных лабораторных исследований и учебных работ.

Микроскоп может применяться в различных областях науки, техники и жизнедеятельности: металлургическая, электронная и полупроводниковая промышленности, металлография, петрография, минералогия, геология, криминалистика, стоматология и др.

Рисунок 13 – Металлографический микроскоп ЛабоМет

Предусмотрена возможность расширения технических характеристик микроскопа за счет свободной комплектации узлами и принадлежностями, такими, как объективы, окуляры, визуальные насадки, устройства контрастирования, светофильтры и др.

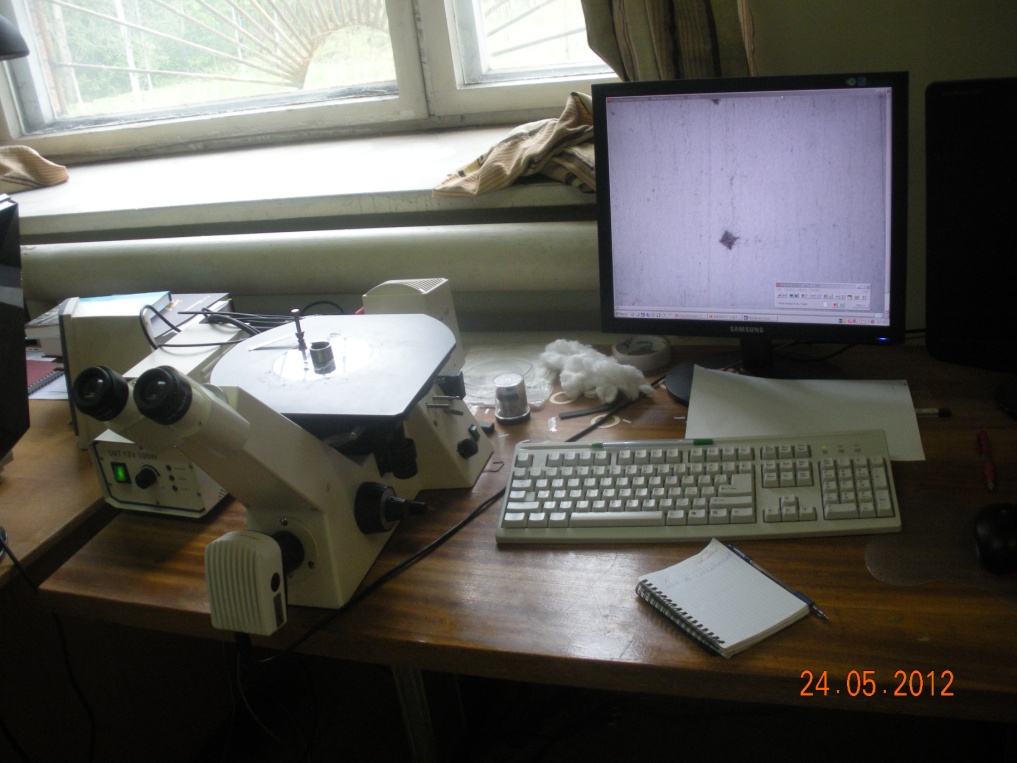

Трехмерную картину формирующейся на поверхности образца мезоскопической субструктуры получали с использованием микроскопа Zeiss Axiovert-25CA (рисунок 14), снабженного устройством DIC для получения дифференциально-интерференционного контраста. Микроскоп содержит: ICS оптику, встроенный осветитель отраженного света со стабилизированным блоком питания; источник света – галогенную лампу 6В 30Вт или 12В 100Вт, светлое и темное поле, поляризованный свет, дифференциально - интерференционный контраст, объективы (1,25×;2,5×;5×;10×;20×;50×;100×), встроенную систему для документирования (установка фото или видеокамеры).

Рисунок 14 – Микроскоп «Zeiss Axiovert-25CA», снабженного

устройством DIC
