Онлайн калибровка двигателя ВАЗ

Чип-тюнинг блоков управления «Январь» онлайн – услуга, ранее доступная только при настройке спортивных автомобилей (гражданский тюнинг не предполагал такой возможности). Своё название чип-тюнинг (chip-tuning) получил благодаря тому, что изначально данная операция заключалась в замене микросхемы памяти (чипа) с предустановленными калибровками под конкретное «железо». Но инженерная мысль не стоит на месте, сейчас чип-тюнинг делается в он-лайн режиме. Онлайн калибровка используется для точной настройки нестандартных конфигураций двигателей с увеличенными объемами, распредвалами и пр [13].

Оборудование и программное обеспечение для онлайн калибровки двигателя ВАЗ [14]:

1. Инженерный блок «Январь 5.1» или «Январь 7.2»

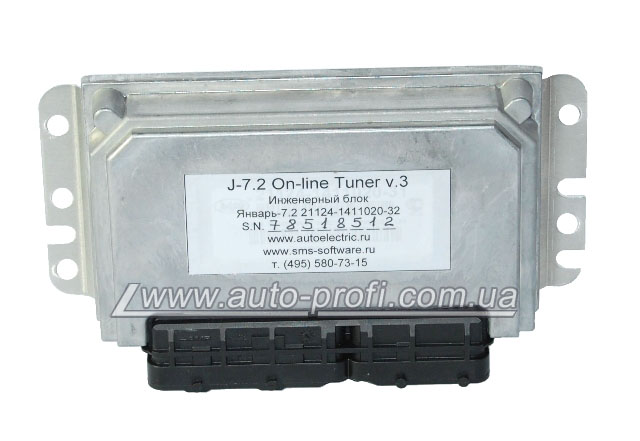

Рис. 5.1

Инженерный блок – это блок с помощью которого можно в онлайн режиме (в реальном времени) настраивать все калибровки прошивки через специальную программу.

2. Программа ChipTuningPRO

Программа предназначена для редактирования калибровочных данных в прошивках систем управления впрыском автомобилей ВАЗ и ГАЗ с блоками управления Bosch M1.5.4, Bosch M1.5.4N, Bosch MP7.0H, Bosch M7.9.7, Bosch M7.9.7+, Январь 7.2, Январь 5.1.х, Январь-4(4.1), VS5.1, GM ISFI-2S, МИКАС-7.1, МИКАС 7.2, МИКАС-7.6, VS5.6 в базовой версии, а так же, при приобретении дополнительных модулей, Bosch M(E)17.9.7, M74, M73, Январь 7.2+, Микас 10.3, Микас 10.3 (114), Микас 12.3 (124), Микас 11, Микас 12. VS8/VS9.

ChipTuningPRO является профессиональным инструментом и не имеет аналогов на отечественном рынке ПО. Программа ChipTuningPRO, cовместно с программой - загрузчиком Combiloader от компании SMS-Software представляет законченное решение для изменения параметров прошивок и их последующей записи в блоки управления.

Программа представляет собой визуальный редактор и работает только с файлами прошивок, предварительно считанных, с помощью программатора, из блоков управления двигателем и позволяет вносить изменения практически во все калибровки системы управления впрыском.

Вы можете изменять такие параметры, как состав топливо-воздушной смеси на разных режимах, фазу впрыска, угол опережения зажигания, топливоподачу при пуске, зоны режимов работы двигателя, различные коэффициенты коррекции и многое другое (сотни таблиц и калибровочных констант).

3. Универсальный программатор Combiloader (ПАК загрузчик).

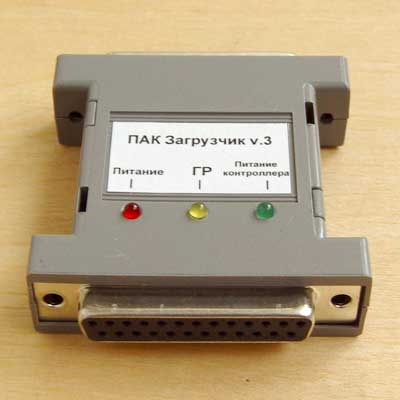

Рис. 5.2

Универсальный программатор Combiloader является самым мощным отечественным программатором ЭБУ автомобилей отечественного и иностранного производства.

4. Кабель SMS USB Host

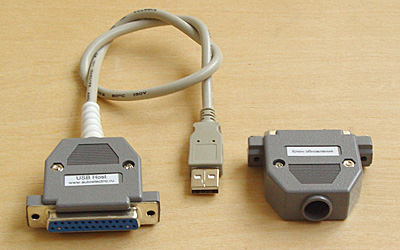

Рис. 5.3

Для подключения к USB используется универсальный SMS USB Host.

5. Кабели с 55-контактным и 81-контактными разъемами.

Рис. 5.4 Рис. 5.5

Для подключения к ЭБУ адаптер комплектуется двумя кабелями с 55-контактным (Январь 5.1- Рис. 5.4) и 81-контактными разъемами (Январь 7.2- Рис. 5.5).

6. Широкополосный датчик кислорода (ШДК) LC-1 c аналоговым индикатором (альфометр).

1. Компакт диск с ПО, для снятия логов. 2. Кабель для подключения к компьютеру. 3. Контроллер широкополосной лямбды. 4. Датчик Bosh. 5. Гайка для вварки в выхлопной коллектор. 6. Кнопка «калибровка» и светодиод индикации. 7. Аналоговый индикатор. 8 Крепление индикатора к торпеде.

Рис. 5.6

7. K-line адаптер для диагностики авто (USB-OBD II)

Рис. 5.7

Адаптер K-line оснащен стандартным разъемом OBD- II (16 контактов) для подключения к автомобилю, к компьютеру подключается через USB порт. Предназначен для перевода сигналов идущих по K и L-линиям в формат USB (виртуальный COM порт).

Процесс проведения калибровки двигателя ВАЗ

Инженерный блок «Январь» монтируется на автомобиль вместо штатного блока управления и подключается к ноутбуку со специальным программным обеспечением. Программист-настройщик, сидящий рядом с пилотом, меняет калибровки ЭБУ на ходу при движении автомобиля по трассе в режиме реального времени. Полученная в результате контрольных заездов в разных режимах (разгон, движение с постоянной скорость, движение в условиях дорожного затора и т.д) программа (калибровки) записывается в штатный контроллер автомобиля.

Для контроля топливоподачи в режиме реального времени в процессе чип-тюнинга, используется альфометр, представляющий из себя электронное устройство с цифровым дисплеем и микропроцессорным блоком. Прибор снимает информацию с широкополосного кислородного датчика, установленного в выпускную систему автомобиля перед чип-тюнингом (включая двигателей работающих на газу, двигателей с турбонаддувом и карбюраторных двигателей), измеряя соотношение между количеством подаваемого воздуха и количеством воздуха, теоретически необходимого для полного сгорания топлива в смеси, сообщая инженеру-нстройщику о коэффициенте избытка воздуха.

Это позволяет при корректировке параметров электронного блока управления двигателем, добиться оптимальных мощностных параметров конкретного силового агрегата, включая все режимы его работы (холостой ход, переходные режимы, частичная и полная нагрузка). В ходе чип-тюнинга ВАЗ и тестовых измерений на 4-х разрядном цифровом дисплее, выводится также параметр длительности впрыска форсунок, позволяющий контролировать насколько загружены форсунки на данном двигателе и делать выводы о целесообразности их замены на форсунки большей производительности.

Аналогичным образом можно настраивать двигатели с карбюраторными системами впуска, так как традиционный подбор калибровок карбюраторных систем при помощи газоанализатора и выкатывания машины по личным ощущениям, к сожалению, не дает возможности объективного контроля топливоподачи в мощностных режимах.

Данная технология чип-тюнинга ВАЗ является профессиональным инструментом и позволяет максимально качественно и оптимально настроить любые параметры конкретного двигателя любой конфигурации под конкретного водителя, с учётом его манеры езды.
