Стационарные системы тушения и охлаждения






В резервуарном парке УПСВ «Пашня» для наземных резервуаров оборудована автоматическая системой тушения и стационарная система охлаждения.

Система автоматического пенного пожаротушения пеной средней кратности с получением пенообразователя «на потоке» предусмотрена для автоматического пенного пожаротушения четырех резервуаров РВС-3000.

В систему автоматического пенного пожаротушения входят:

– резервуары противопожарного запаса воды емкостью 400 м 3;

– насосная станция пожаротушения;

– кольцевые сети противопожарного водопровода;

– узлы охлаждения, установленные в камере задвижек;

– трубопроводы-сухотрубы охлаждения РВС.

Автоматическая система пожаротушения резервуаров РВС-3000 оборудована генераторами пены средней кратности ГПСС-2000 в количестве двух штук. Для тушения пожара используется пена средней кратности, которую подают пеногенераторами на всю площадь зеркала жидкости в резервуаре.

Стационарной системой охлаждения резервуара, состоит из двух перфорированных полуколец диаметром 89 мм, сухотрубом подачи раствора пенообразователя к ГПСС-2000, двумя сухотрубами подачи воды на охлаждение.

Подача воды на охлаждение защищаемых резервуаров типа РВС при пожаре осуществляется по сухотрубам. Схема расположения полуколец орошения на резервуарах дана на рисунке 2.1.

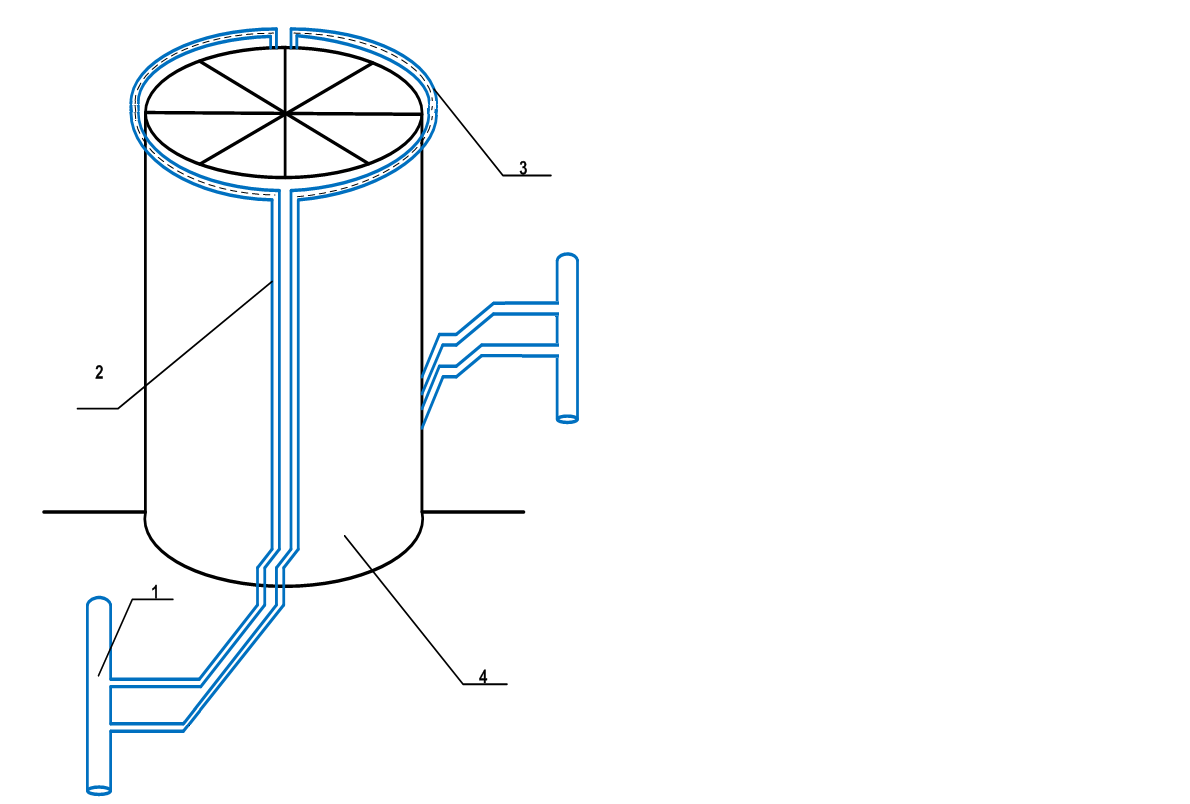

Рисунок 2.1 Конструктивные элементы установки охлаждения резервуара:

1.Противопожарный водопровод; 2.Сухотруб; 3.Кольца орошения (с орошающими отверстиями); 4.Резервуар;



Система автоматической пожарной защиты резервуарного парка должна обнаруживать пожар в резервуаре и обеспечивать запуск автоматических установок охлаждения горящего и соседнего резервуаров и автоматической установки тушения пожара нефтепродукта в резервуаре.

Работа системы пожаротушения и стационарной системы охлаждения осуществляется по следующей схеме:

Вода из двух противопожарных резервуаров объемом 400 м3 каждый, по двум всасывающим трубопроводам диаметром 250 мм под гидростатическим давлением воды в противопожарных резервуарах поступает на прием противопожарных насосов и далее насосами подается в кольцевую сеть противопожарного водопровода установки предварительного сброса воды.

В насосной станции пожаротушения установлены насосы марки Wilo MVI 9504 PN 16 3~ (2 рабочих, 1 резервный). При возникновении пожара и падении давления в сети противопожарного водопровода автоматически срабатывают пожарные насосы в насосной станции пожаротушения, установленные под заливом.

На территории резервуарного парка установлены две камеры с запорно-пусковой арматурой (камеры задвижек), подключенные к пожарному кольцу двумя вводами диаметром 150 мм. Подача воды на охлаждение защищаемых резервуаров осуществляется по сухотрубам, от камер задвижек до защищаемых резервуаров. Обтекание и охлаждение водой происходит через перфорированные трубопроводы орошения (диаметр отверстий 5 мм, шаг 200 мм, угол наклона по горизонтали 30o вниз в сторону резервуара), расположенные в верхнем ярусе РВС. Предусмотрена возможность охлаждения каждой половины резервуара.

На установке предварительного сброса воды «Пашня» расчетное количество одновременных пожаров принято один [2].

Расходы воды на нужды пожаротушения приняты в соответствии со, для резервуаров РВС-3000 вода потребуется на:

- охлаждение горящего резервуара;

- охлаждение соседнего резервуара;

- приготовления раствора пенообразователя;

- дополнительного расхода воды в размере 25 % из пожарных гидрантов [7].

.

2.2 Характеристика наружного водоснабжения УПСВ «Пашня» и его резервуарного парка

На территории установки предварительного сброса воды расположены:

- кольцевой противопожарный водопровод с размещенными на нем пожарными гидрантами;

- два надземных вертикальных резервуара с объемом 400 м3 и две надземные горизонтальные емкости объемом 200 м3 с возможностью подключения пожарных автонасосов;

- насосная станция пожаротушения;

- камеры задвижек, размещенные на кольцевом противопожарном водопроводе, для стационарного водяного охлаждения резервуаров РВС- 3000 и для подачи воды в систему автоматического пенного пожаротушения.

Кольцевой противопожарный водопровод предназначен для наружного пожаротушения резервуаров РВС-3000, технологических сооружений и установок.

На УПСВ «Пашня» Кольцевой противопожарный водопровод с установленными пожарными гидрантами относится к I категории водоснабжения по степени обеспеченности подачи воды, к 1 классу по степени ответственности, по транспортируемому продукту к группе В.

Водопровод сети противопожарного водопровода установлены колодцы с пожарными гидрантами для подключения передвижной пожарной техники. Расстановка пожарных гидрантов принята исходя из радиуса действия не более 100 м и защиты каждого сооружения, здания от двух пожарных гидрантов.

У места расположения пожарного гидранта на высоте не менее 2 м устанавливаются флюоресцентные указатели «Пожарный гидрант».

Для хранения неприкосновенного противопожарного запаса воды в объеме 685, 65 м3 построено 2 надземных противопожарных резервуара объемом 400 м3 (вертикальные стальные РВС- 400 со станционной крышей). Для забора воды из пожарных резервуаров насосами предусматривается гребенка из стальной трубы диаметром 325х 8,0 с установленными на ней соединительными головками ГМ- 80 в количестве 4 шт.

Кроме того, на территории резервуарного паркарасположен блок пожарных резервуаров – емкостью по 200 м3 каждый, расположенных на расстоянии не более 500 м от резервуаров ПР-1, ПР-2 [5].

В качестве противопожарных резервуаров объемом 200 м3 приняты емкости цилиндрические горизонтальные подземной установки.

Для забора воды из пожарных резервуаров 200 м3 насосами пожарных автомобилей предусматривается устройство люков – лазов в каждом резервуаре для отпуска шлангов пожарных машин.

Насосная станция автоматического пожаротушения предназначена для подачи воды в систему пожаротушения высокого давления:

- в систему охлаждения горящего РВС-3000 – 107,39 м3 /час;

- в систему охлаждения половины соседнего РВС-3000 – 21,48 м3 /час;

- в систему пожаротушения пеной средней кратности горящего резервуара РВС-3000 – 40,61 м3 /час;

- в кольцевую сеть (25 % из пожарных гидрантов) – 32,22 м 3 /час. Расчетная производительность насосной станции 201,69 м 3 /час.
