Манометры

Типы манометров, применяемых на объектах нефтедобычи, их устройство, требования к ним.

Пружинный манометр состоит из корпуса, штуцера, держателя, трубчатой пружины, передаточного

механизма стрелки и шкалы

При включении прибора в работу, изменяется, среда через штуцер попадает в трубчатую пружину.

Трубчатая пружина частично раскручивается и через передаточный механизм отклоняет стрелку

манометра, которая показывает по шкале давление.

Манометры выпускают класс точности 0,6 (контрольный), 1; 1,5; 2,5.

Класс точности прибора это допустимая погрешность выражения в %.

Манометры выпускаются 0 шкал 60мм; 100мм; 160мм; 250мм, и т. д.

► Каждый сосуд и самостоятельные полости с разными давлениями должны быть
снабжены манометрами прямого действия. Манометр устанавливается на
штуцере сосуда или трубопроводе между сосудом и запорной арматурой.

►Манометры должны иметь класс точности не ниже: 2,5 при рабочем давлений
сосуда до 2,5 МПа (25 кгс/см²)1,5при рабочем давлении сосуда выше 2,5 МПа (25
кгс/см²).

►Манометр должен выбираться с такой шкалой, чтобы предел измерения рабочего давления находился во второй трети шкалы.

► На шкале манометра владельцем сосуда должна быть нанесена красная черта, указывающая рабочее давление в сосуде. Взамен красной черты разрешается прикреплять к корпусу манометра металлическую пластину, окрашенную в красный цвет и плотно прилегающую стеклу манометра.

► Манометр должен быть установлен так, чтобы его показания были отчетливо видны обслуживающему персоналу.

► Номинальный диаметр корпуса манометров, устанавливаемых на высоте до 2 м от уровня площадки наблюдения за ними, должен быть не менее 100мм. на

высоте от 2 до Зм не менее 160 мм

! Установка манометров на высоте более 3 мот уровня плошадки

не разрешается!

► Между манометром и сосудом должен быть установлен трехходовой кран или заменяющее его устройство, позволяющее проводить периодическую проверку манометра с помощью контрольного.

► В необходимых случаях манометр в зависимости от условий работы и свойств среды, находящейся в сосуде, должен снабжаться или сифонной трубкой, или масляным буфером, или другими устройствами

предохраняющими его от непосредственного воздействия среды и температуры и обеспечивающими его надежную работу.

Давление - Сила действующая равномерно на площадь называется давлением.

За единицу давления принято называть единица силы действующая равномерно на единицу

площади.

Давления бывают:

а) атмосферное (барометрическое); б) избыточное; в) абсолютное. Кгс/см²; Кгс/м²; мм.вод.столба.

МПа; КПа; Па. 1 МПа=1000 КПа=1000000 Па.

1 Кгс/см²=98066,5 Па~ 100000 Па

1 мм.вод.столба=9,8 Па

Высота от пола 2 м Ø не менее 100 мм;

Высота от пола5 м Ø не менее 160 мм;

Высота от пола свыше 5 м Ø не менее 250 мм;

Манометры изготавливаются с пределами шкал:

0 - 0,6 Кгс/см² 0 - 1 Кгс/см²; 0 - 1,6 Кгс/см²; 0 - 2,5 Кгс/см²;

0 - 10Кгс/см²; 0 - 16 Кгс/см²; 0-25 Кгс/см²; 0 - 40Кгс/см²;

О - 160Кгс/см²; 0-250 Кгс/см²;

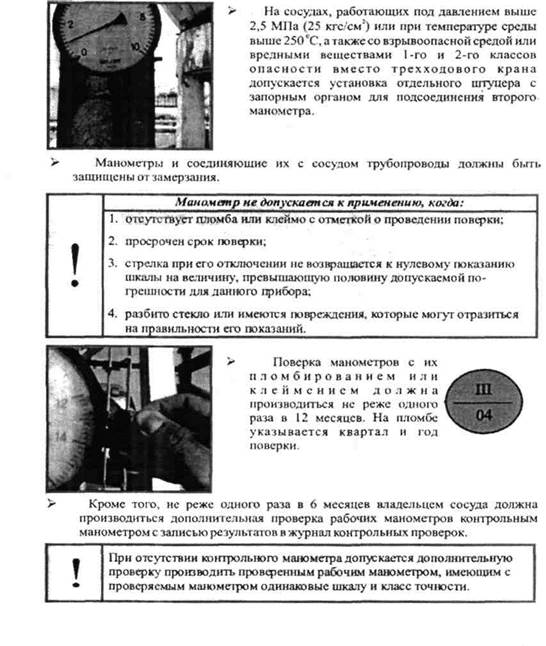

Проверка проверяется не реже 1го раза в смену - посадкой на «0»

Проверка 1 раз в 6 месяцев контрольным манометром с записью в журнале результатов

контрольных проверок.

Полная проверка 1 раз в год.

Гос поверка 1 раз в 6 месяцев.

5. Оказание доврачебной помощи при переломах, ушибах, вывихах и растяжениях.

При переломах, вывихах, растяжении связок и других травмах пострадавший испытывает острую боль, резко усиливающуюся при попытке изменить положение поврежденной части тела. Иногда сразу бросается в глаза неестественное положение конечности и искривление ее (при переломе) в необычном месте.

Самым главным моментом в оказании первой помощи как при открытом переломе после остановки кровотечения и наложения стерильной повязки), так и при закрытом является иммобилизация (создание покоя) поврежденной конечности. Это значительно уменьшает боль и предотвращает дальнейшее смещение костных осколков. Для иммобилизации используются готовые шины, а также палка, доска, линейка, кусок фанеры и т. п.

При закрытом переломе не следует снимать с пострадавшего одежду - шину нужно накладывать

поверх нее.

К месту травмы необходимо прикладывать холод (резиновый пузырь со льдом, снегом, холодной водой холодные примочки и т. п.) для уменьшения боли.
