Фрезерование линейчатых наклонных поверхностей

Многопроходное фрезерование плоскости.

Фрезерные циклы

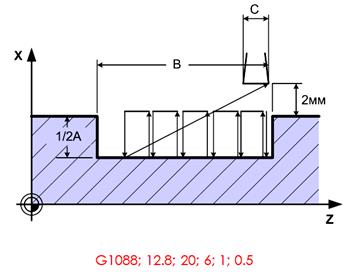

Обработка цилиндрических канавок.

Цикл предназначен для обработки кольцевых радиальных канавок. В направлении X размеры указываются в радиальном измерении. Инструмент начинает работать от безопасной точки.

G1088 128 (глубина;20; 6; 1; 0.5; 1

1. Инструмент ускорено перемещается в начальную точку «1», которая расположена левее заготовки на величину радиуса и выше нее.

2. Врезание в заготовку со скоростью рабочей подачи врезания.

3. Первый проход до попадания в точку «2», расстояние до этой точки подсчитывается автоматически, исходя из длины прохода и величины радиуса инструмента.

4. Инструмент переходит в начальную позицию для прохода в обратном направлении, величина врезания в поперечном направлении подсчитывается исходя из ширины рабочей плоскости и назначенного числа проходов.

5. Инструмент совершает рабочий проход в обратном направлении.

6. Фрезерование продолжается до полной обработки поверхности.

1. Из текущего положения инструмент перемещается в точку «1», затем происходит врезание вдоль оси шпинделя.

2. Выполняется проход с рабочей подачей фрезерования по направлению к точке «2».

3. Инструмент ускоренно отводится вдоль оси шпинделя на расстояние равное диаметру фрезы. Далее инструмент возвращается в начальную позицию выше точки «1».

4. В этой точки инструмент спускается на уровень начала первого прохода.

5. Инструмент перемещается по направлению к точке «4», к началу очередного прохода.

6. Выполняется проход.

7. В конце цикла инструмент позиционируется на расстоянии равном диаметру фрезы, над наиболее высокой из 4-х точек.
