2.Вибір і обґрунтування вибору виробу

Так як я обрала ювелірний камінь смарагд відповідно я хочу виготовити з нього вставку в ювелірний віріб (кільце). На мою думку саме кільце це най більш розповсюджений і бажаний виріб, тому що з давніх-давен, при одружені обмінювалися кільцями.

Огранку я вибрала круглу 57- граней, так як вона мені найбільше подобається, і передає найкраще гру світла та блиск.

Ескіз.

Навіть багато сторічь назад в священних індійських писаннях цьому вибору з смарагдовою вставкою, давали цілющі сили і щастя тому хто ним володів.

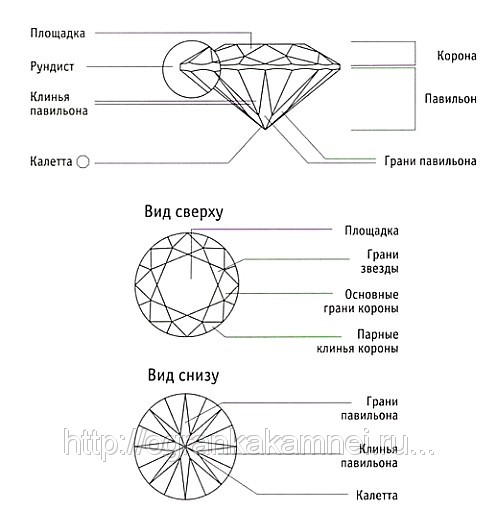

Кругла огранка - різновид ограновування, застосовувана для алмазів та інших мінералів з сильною дисперсією світла. При такій огранці камінь покривається численними плоскими поверхнями - фацетами. При повній діамантовій огранці на лицьову сторону (корону), на якій розташований майданчик, наносяться три пояси граней таким чином, що на лицьовій стороні, разом з майданчиком, розташовуються 33 грані. На тильній стороні (павільйоні) знаходяться 24 грані. Таким чином, повна діамантова огранка складається з 57 граней. Отриманий смарагд має в плані круглу форму, його діаметр називається рундистом. Саме ограновування починається з павільйону, тобто нижньої частини майбутнього смарагда або іншого дорогоцінного каменю. Кут цих граней вже, як правило, спеціально не виставляється, а точиться на око щодо пропорцій каменю.Максимальний блиск округлого діаманта досягається при дотриманні точно розрахованих пропорцій граней павільйону, що забезпечують повне внутрішнє віддзеркалення світла. Вхідний промінь світла повинен повністю двічі відбитися від тилових граней на протилежних сторонах каменю і вийти з коронки, створюючи максимальне сяйво.

3.Види і типи обладнання для обробки ювелірного каменю

Для обробки ювелірного каменю є такі верстатів, а саме:

1)Для розпилювання

2)Для обточки

3)Для огранки

- Для розпилювання можна використати СРБ, ШП -2, робочий інструмент бронзовий диск діаметром 76мм.

- Для обточки, при виготовлені круглої і овальної огранки, можна використати об точний станок марки “Рубін”, СОА -3, ШП -6, робочий інструмент абразивний брусок.

-Для огранки можна використати станок марки “Беттонвіль”, ОАБ-4, робочий інструмент огранувальний диск діаметром 300мм.

Технічна характеристика всього обладнення для обробки ювелірного каменя.

Станок марки СРБ призначений для розпилювання ювелірного каменя.

Технічна характеристика:

Число разпилювальних секцій.......... …………..10

Частота обертання шпинделя, об/мин ……10 000

Діаметр ріжучих дисків, мм............. ………….76

товщина дисків, мм.............................0,04—0,09

Потужність станка, кВт................... …………0,08

Частота обертання, об/мин............. ….……..1390

напруга, В............................... …………220—380

вага станка, кг................................. ………….600

Габаритні розміри станка, мм:

довжина……………………………………... 3300

ширина................................. …………............500

висота.............................................. ………..1200

Станок складається:

– стійки станіни;

– розпилювальна секція;

– світильник.

– електропривід;

– стіл;

–шпиндель.

Схема.1 - СРБ.

1– стіл;

2– розпилювальні секцій;

3– стійки станіни;

4 – електропривід.

Станок марки “Рубін” призначений для обточки ювелірного каменя, при круглі та овальні огранках.

Технічна характеристика:

Частота обертання шпинделя, об/мин ……1350—2500

Вага оброблюваних алмазів, кар…………..0,02—0,50

Потужність станка, кВт................... …………..……0,25

Частота обертання, об/мин............. ……………....1390

напруга, В............................... ………………..220—380

Габаритні розміри станка, мм:

довжина……………………………………….. ……1150

ширина................................. ………….....................505

висота.............................................. ………….........980

Станок складається:

Електродвигуна, пилососа, станіни, передньої бабки, плаваючого патрона, підставки, задньої бабки, стола.

Схема 2. - “Рубін”

1 — електродвигун;

2 — пилосос;

3 — станіна;

4 — передня бабка;

5 — плавающий патрон;

6 — підставка;

7 — задня бабка;

8 — стіл.

Станок марки ШП -6 призначений для обточки ювелірного каменя, при круглі та овальні огранках.

Технічна характеристика:

Частота обертання шпинделя, об/мин …..…700 - 4000

Вага оброблюваних алмазів, кар…………...0,02—3,00

Потужність станка, кВт................... …………….……0,7

Частота обертання, об/мин............. ……………......1390

напруга, В............................... ………………….…....380

вага станка, кг………………………………….….….700

Габаритні розміри станка, мм:

довжина………………………………………...……1095

ширина................................. ………….....................1085

висота.............................................. …………..........1315

Станок складається:

Електродвигуна, подлокітника, станіни, передньої бабки, плаваючого патрона, підставки, задньої бабки, стола, педаля, маховика.

Схема 3. - ШП -6

1 — станіна;

2 – знергоблок;

3 – подлокітник;

4 – маховик;

5 — передня бабка;

б — плаваючий патрон;

7 — задня баб­ка;

8 - ексцентрикова підставка;

9 – педаль.

Станок марки “Беттонвіль” призначений для огранки ювелірного каменя.

Технічна характеристика:

Частота обертання шпинделя, об/мин ……..…2000-3000

Діаметр робочго диска, мм…………..……….………..300

Потужність станка, кВт................... …………..….……1,0

напруга, В............................... ………………..….…....380

вага станка, кг…………………………………….….….420

Габаритні розміри станка, мм:

довжина………………………………………...…..…1080

ширина................................. …………...........................820

висота.............................................. …………............1505

Станок складається:

Звязки-траверса, станини, ограню вального диска зі шпинделем, занобіжнї пластини, встановлювального гвинта, підшипників.

Схема 4. - “Беттонвіль”

1 — звязка-траверса;

2 — станина;

3 — огранювальний диск зі шпинделем;

4 — занобіжна пластина;

5 — встановлювальний гвинт;

6 — підшипник.

4. Основні дані по технології виготовлення виробу

Для того, щоб виготовити ювелірну вставку з смарагда необхідно провести такі технологічні процеси:

– розпилювання;

– Обточка;

– огранку.

Розпилювання – виконується на станку ШП -2, який призначений для розпилювання ювелірного каміння. На камінь подається напруга в залежності від розміру. Для охолодження подається вода.

Розпилювання – це операція необхідна для розпилювання кристалів на частини з метою раціонального використання сировини при обробці. Одним з основних методів розпилювання є механічний. Розпилювання проводиться ріжучими дисками товщиною: 0,08; 0,10; 0,15 мм., частота обертання диска 42,6 об/с, зусилля притискання до диска 0,5-0,3 кг.

Розпилювання ювелірного каменя – операція, необхідна для розділення кристалів на частини з метою раціонального використання ювелірної сировини. За допомогою розпилювання видаляють різні дефекти.

Обточка – одна з самих відповідальних операцій в технологічному процесі виготовлення виробів. Від його проведення в значній мірі залежить коефіцієнт використання камінної сировини, якість готових виробів. В процесі обточки каменю надається форма майбутнього ювелірного виробу, і готується напівфабрикат до гранування. Крім того в процесі обточки покращується якість ювелірного каменю за рахунок повного, або часткового видалення дефектів. Розміри будь якої обточеної заготовки обмежені формою і розмірами вихідної кам’яної сировини. Головне завдання обточки складається з того, щоб отримати виріб потрібної форми з максимальними розмірами. Такий виріб забезпечує можливість мати при огранці каменю оптимальну масу. На якість обробки поверхні раундиста при обточці негативний вплив придає налагодженість деталей і вузлів станка, деталей осі обертання шпинделів передньої і задньої бабки станка. 3000об./хв.

Огранка – технологічний процес обробки природних і синтетичних мінералів з метою надання їм відповідної естетичної форми, досягання високого світлового ефекту і специфічного для даного матеріалу блиску, а також видалення природних пороків: включення, тріщин, сколів

Огранка виконується на станку ОАБ-4. Під час гранування застосовується приспособа для шліфування площадки (площадочник). Потім на камінь наноситься (відводиться) лінія рундіста, грануються нижні і верхні частини каменя. Слово “рундист”, з'явилося у гранильному виробництві за часів застосування обточувального верстата, який дає змогу надати заготовці форми. Рундіст ділить камінь (уявно) на верхню і нижню частини.

Допоміжні операцій при обробці овелірного каменя:

Розмітка;

Промивка.

Розмітка проводиться для того щоб, правильно розрізати кристал гранату, щоб усунути дефектну частину де є тріщини, нерівномірне забарвлення.

5.Вибір і обгрунтування обладнання, інструменту та матеріалів

Для виготовлення ювелірної вставки з смарагда я обрала такі верстати:

Розпилювальний верстат ШП -2,

Обточний станок СОА-3,

О гранувальний верстат ОАБ,

Для розпилювання використовую розпилювальний верстат ШП - 2. Він призначений для розпилювання. Він найкраще підходить за своєю технічною характеристикою.

Робочий інструмент – диск армований алмазним шаром, діаметр диска 76 мм. Станок є десяти секційний а дає можливість розпилювати одночасно десять кристалів. Допоміжним матеріалом є клей за до домовою якого кристал наклеюють на оправки. Оправки є допоміжним інструментом при процесі розпилювання, застосовуються для закріпки кристалів при розпилювані.

Для обточки використовую Обточний верстат СОА-3. Він призначений для обточки кристалів ювелірного каменя при круглі та овальні огранках. Він найкраще підходить за своєю технічною характеристикою. Робочий інструмент абразивні бруски різної фракції. Обточка – ювелірних каменів один з самих відповідальних процесів при обробці ювелірних каменів, цей процес проводиться після розпилювання, від цього процесу в значній мірі залежить коефіцієнт використання кам’яної сировини і якість готових виробів, в процесі обточки виробу надається майбутня форма виробу, і готується напівфабрикат до процесу огранювання.

Для огранки використовую о гранувальний верстат ОАБ він призначений для огранка ювелірних каменів. Робочий інструмент – огранувальний диск діметер якого 300мм. Цей верстат найкраще підходить за своєю технічною характеристикою.

Допоміжним інструментом при огранці який я використовую є кадрант це пристрій для огранки “малютка”.

Схема.5 -кадрант

1 — різьбова ручка;

2 — робоча цанга;

3 — цанговий зажим;

4 — корпус головки;

5,6— механизм швидкого фіксування;

7 — кронштейн;

8 — з’єднувальний гвинт;

9 — горизонтальний уровінь;

10 — ексцентрик заднього патрона;

11 — кронштейн ручки;

12 — гвинт налаштування;

13 — шкала кутового пристрою;

14 — затисний пристрій;

15 — гвинт точної настройки;

16 — ручка.

6.Конструктивні особливості обладнання

Характеристика обладнання, яке використовуємо для виготовлення ювелірної вставки з смарагда.

1. Верстат, який я буду використовувати для розпилювання ШП -2.

Він складається:

- стійки,

- секцій,

- полиці для шпинделів,

- світильника,

- електропривод,

- шпинделя.

2. Верстат, який я буду використовувати для обточки СОА- 3.

Він складається з:

-Електродвигуна;

-основи;

-передньої бабки;

- плаваючого патрона;

- підставки;

- задньої бабки;

- стола;

- маховика.

3.Верстат, який я буду використовувати для огранки ОАБ.

Він складається з:

– стяжки;

– станіні;

– траверс;

– стіл;

– огаувалний диск з шпинделем;

– верхньої та нижньої пінолі;

– електро привід;

– світильник.

7. Технічна характеристика обладнання

Технічна характеристика обладнання для виготовлення ювелірної вставки з смарагда.

Дата добавления: 2015-08-31
