Характеристики выбранной SCADA системы

Необходимость визуализации и выбор SCADA системы

Краткое описание технологического процесса

Описание технологического процесса представлено в пункте 1.1.Описание технологического процесса.

Линия изготовления заготовок деталей кузова автомобиля является системой автоматизации средней степени сложности. Визуализация такой системы необходима для того, чтобы оператор мог наблюдать такие параметры, как: скорость вращения роликов, высоту(уровень) листа над петлевой ямой и в случае аварии или выходе этих параметров за предельные значения мог вручную остановить систему. Так же оператор может видеть какая часть системы работает в данный момент, а с помощью трендов может наблюдать статистику изменения каких-либо параметров в реальном времени.

Выбор SCADA системы представлен в пункте 4.2.3. Требования и характеристика программного обеспечения для создания человеко-машинного интерфейса. Simatic WinCC.

Для построения УВК используется TIA Portal (Totally Integrated Automation Portal) — интегрированная среда разработки программного обеспечения систем автоматизации технологических процессов от уровня приводов и контроллеров до уровня человеко-машинного интерфейса.

В TIA Portal интегрированы три основных программных пакета:

· Simatic Step 7 v.13 для программирования контроллеров S7-1200, S7-300, S7-400 и WinAC;

· Simatic WinCC v.13 для разработки человеко-машинного интерфейса (от простейших кнопочных панелей до сложных конфигураций уровня SCADA);

· Sinamics StartDrive v.13 для параметрирования, программирования и диагностики приводов Sinamics.

В среде TIA Portal обеспечивается оптимальное взаимодействие между WinCC и Step 7.

Таким образом, целесообразно выбрать SCADA систему Simatic WinCC v.13, которая уже интегрирована в TIA Portal и которая является официальной для контроллеров Siemens Simatic.

Характеристика SCADA системы Simatic WinCC представлена в пункте 4.2.3. Требования и характеристика программного обеспечения для создания человеко-машинного интерфейса. Simatic WinCC.

Преимущества WinCC v.13 (Basic):

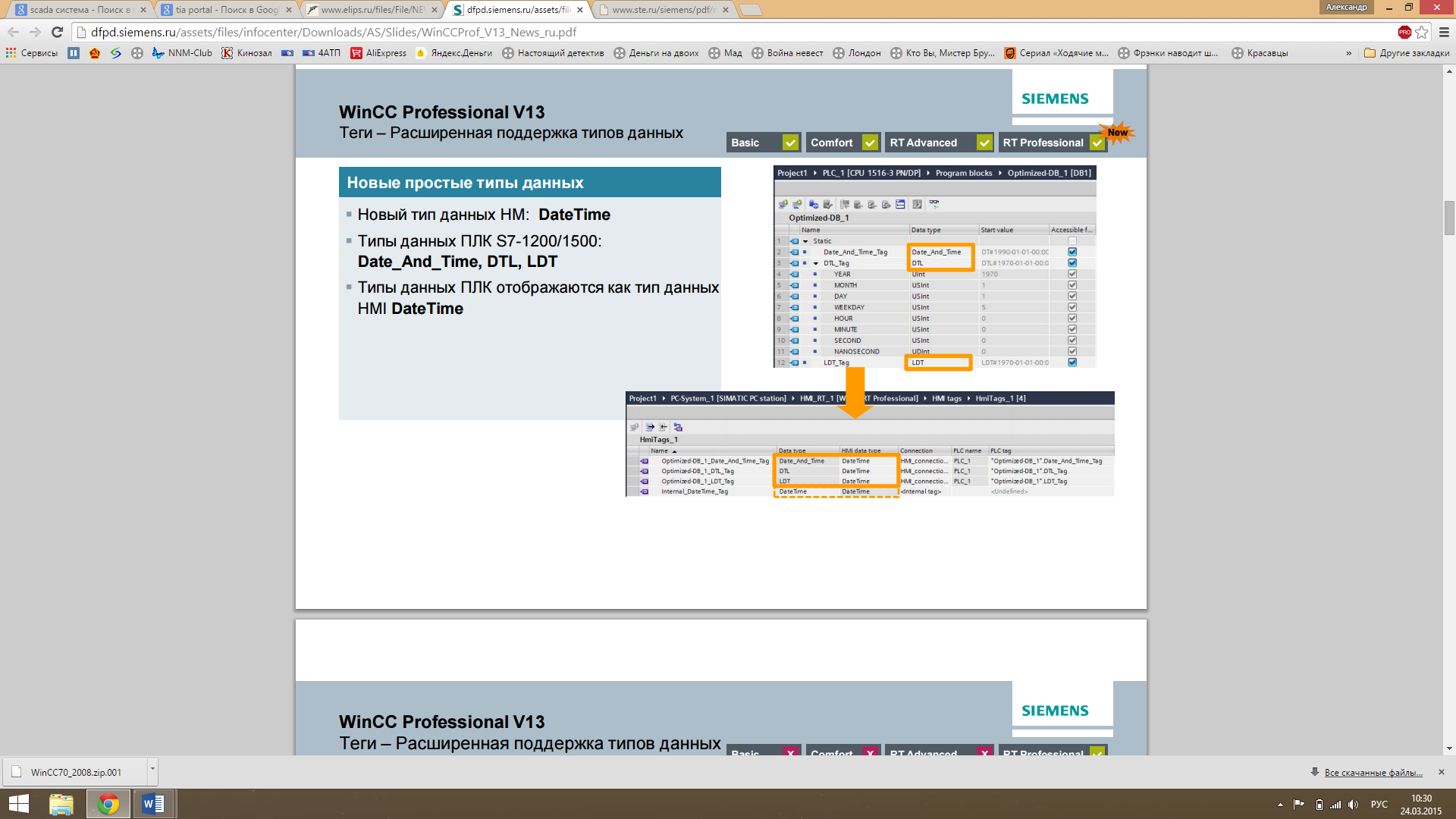

Рис.11. Расширенная поддержка типов данных

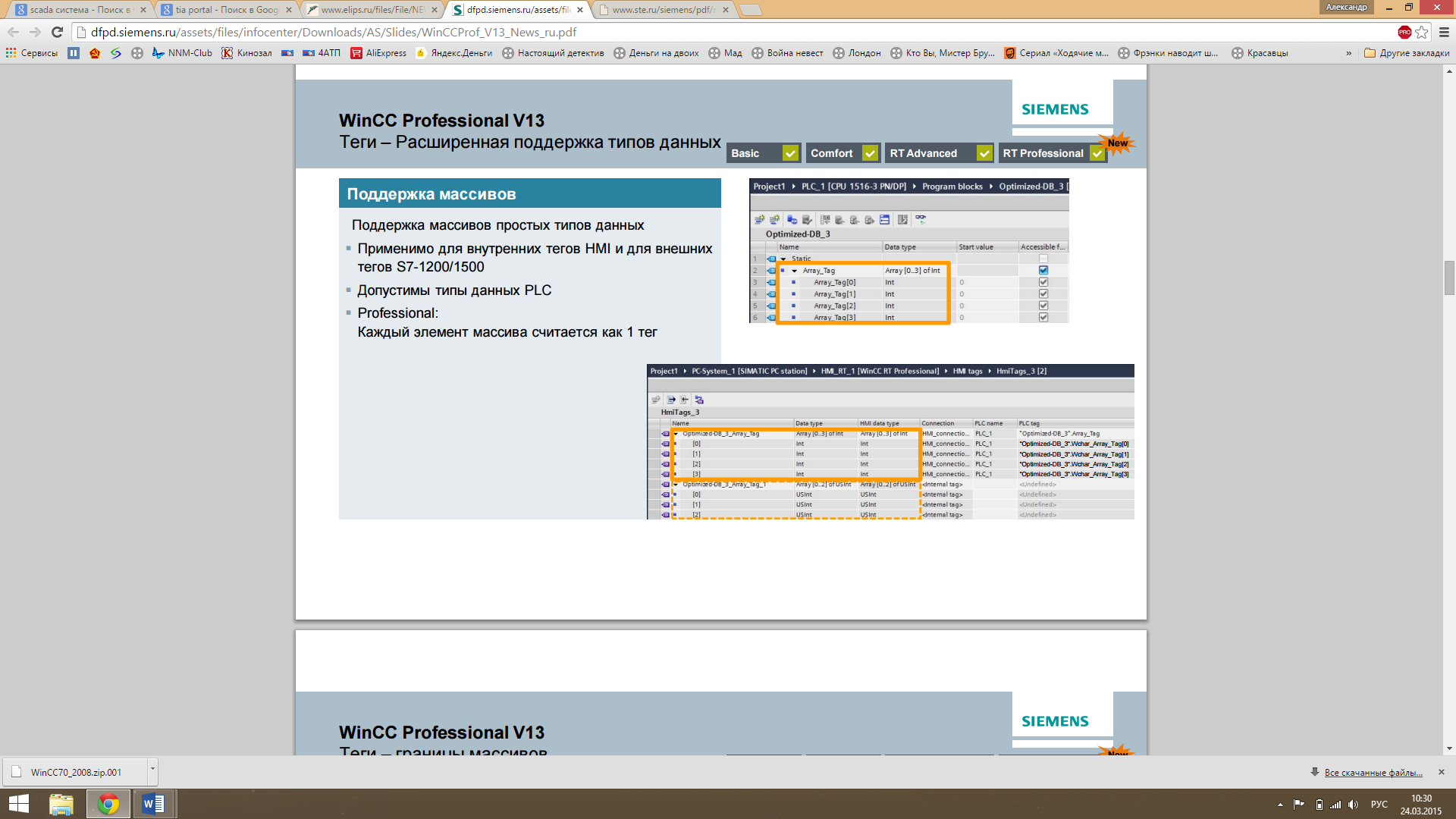

Рис.12. Поддержка массивов

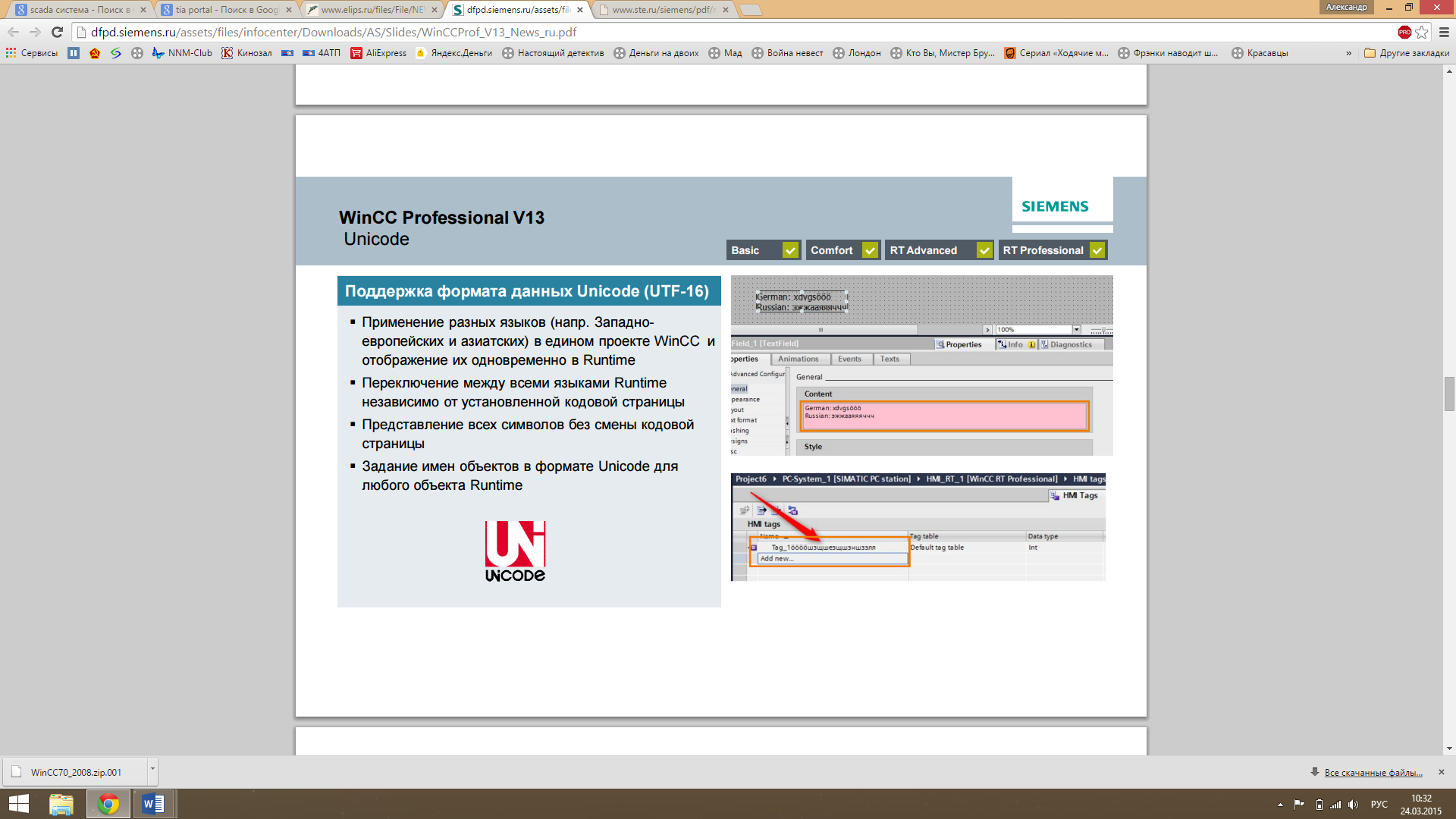

Рис.13. Поддержка формата данных Unicode (UTF-16)

Версии WinCC v.13: Comfort, RT Advanced, RT Professional имеют более широкий набор функций и нововведений.
