Ход работы. Autodesk InfraWorks предназначен для быстрого моделирования городских и промышленных районов с развитой инфраструктурной на основе различных данных из ГИС- и

Введение

Autodesk InfraWorks предназначен для быстрого моделирования городских и промышленных районов с развитой инфраструктурной на основе различных данных из ГИС- и CAD-приложений.

Полученная модель применяется для выбора оптимального проектного решения при строительстве и реконструкции инфраструктурных объектов, расчётов трудозатрат при строительстве автомобильных дорог, визуализации и анимации.

Функциональные возможности Autodesk InfraWorks.

  • Собственная графическая среда, позволяющая визуализировать крупные городские и промышленные районы.
  • Простой инструментарий по созданию инфраструктурных объектов (создание текстурированных зданий и сооружений, автомобильных и железных дорог, гидросети, древесно-кустарниковой растительности и пр.).
  • Возможность визуализации готовых 3D-моделей из различных программных пакетов.
  • Инструментарий для трассировки автомобильных и железных дорог.
  • Двусторонний обмен данными с проектами автомобильных и железных дорог, выполненных в AutoCAD Civil 3D.
  • Возможность коллективной работы через службу Autodesk 360.
  • Работа с проектом района через web-браузер.
  • Выполнение визуализиции и анимации.

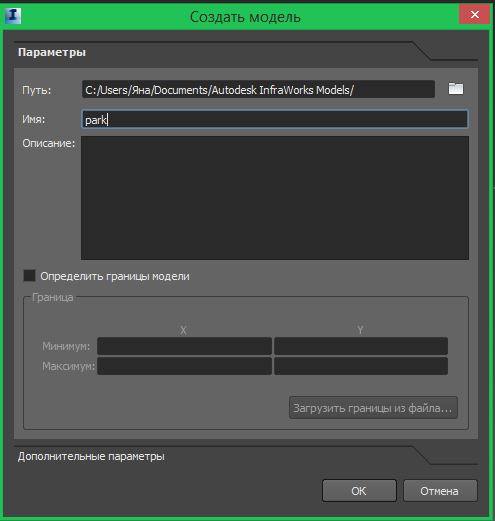

Запускаем Infraworks 2014 и выбираем пункт «Создать модель», в появившемся окне вводим имя проекта.





На вкладке «Главная» выбираем «Источники данных» - «Добавление источника данных для файла» - «Raster»





Выбираем нужный нам файл рельефа и загружаем его. Нажимаем «Обновить

источник данных» и наш рельеф появляется на экране.

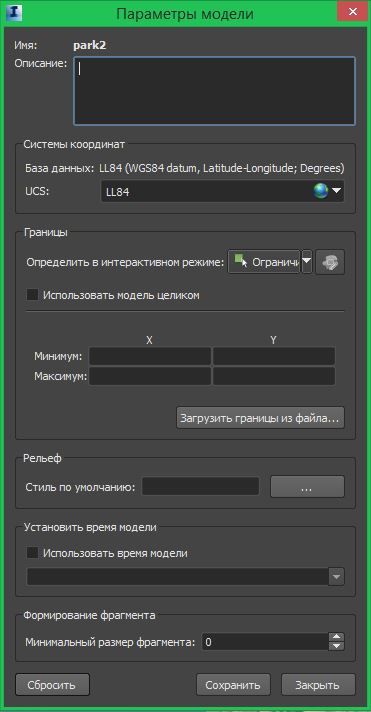

Переходим к вкладке «Управление» - «Параметры модели». В появившемся окне задаем координаты нужного нам участка, либо выделяем его в интерактивном режиме.

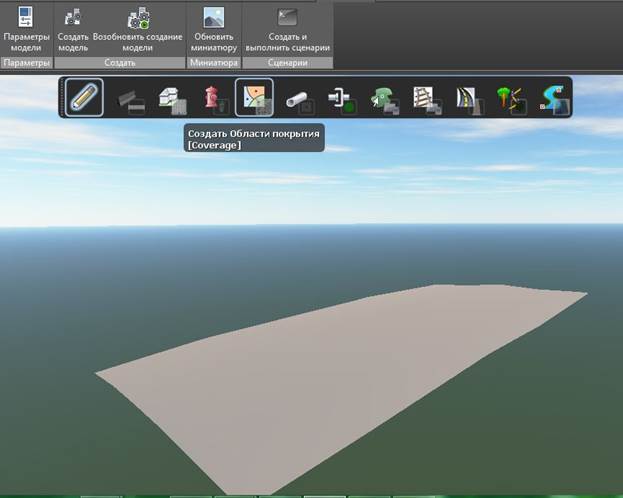

Теперь мы можем создать области покрытия и добавлять различные объекты с помощью панели инструментов.



Добавление деревьев доступно несколькими способами.

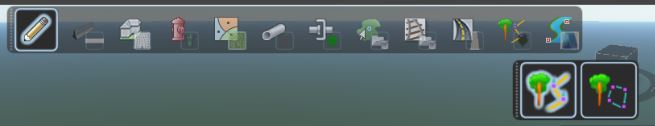

1. С помощью кнопок на панели рисования. Можно создать либо участок леса, либо аллею деревьев.

2. С помощью сценария.

Создание аллеи

{

"Tool": {

"GeometryType": "LineString",

"IconFilename": "/Visual_Assets/Icons/Alley_32.png",

"MarkupStyle": {

"Color": "#00ff00ff",

"BaseAssetType": "TREES",

"DrawControlPolyline": true,

"FillFile": "styles/symboldef/Grass.sd",

"FillScale": 5.0,

"HeightOffset": 0.5,

"ScaleX": 1.0,

"ScaleY": 1.0,

"SmoothParam": 0.0,

"Instancing": {

"Spacing": 10.0,

"SpacingVariance": 0.5,

"ScaleVariance": 0.3,

"RandomRotZ": true

}},

"Snaps": [

{

"TargetClass": "TREES",

"Distance": 5.0,

"Type": 6

}

],

"SupportsSingleFeatureMode": true,

"SupportsScaling": true,

"DefaultProperties": {

}

}

}

Создание леса

{

"Tool": {

"GeometryType": "Polygon",

"IconFilename": "/Visual_Assets/Icons/Forest_32.png",

"MarkupStyle": {

"Color": "#00ff00ff",

"BaseAssetType": "TREES",

"DrawControlPolyline": true,

"FillFile": "styles/symboldef/Grass.sd",

"FillScale": 5.0,

"HeightOffset": 0.5,

"ScaleX": 1.0,

"ScaleY": 1.0,

"SmoothParam": 0.0,

"Instancing": {

"Spacing": 10.0,

"SpacingVariance": 0.5,

"ScaleVariance": 0.3,

"RandomRotZ": true

}

},

"Snaps": [

{

"TargetClass": "TREES",

"Distance": 5.0,

"Type": 6

}

],

"SupportsSingleFeatureMode": true,

"SupportsScaling": true,

"DefaultProperties": {

}

}

}



Для добавления 3D модели выбираем «Источники данных» - «Добавление источника данных для файла» - «3D Model». В окне настройки нужно выбрать тип загруженного объекта, указать его месторасположение с помощью координат или в интерактивном режиме.



На вкладке 3D модель доступен предварительный просмотр.

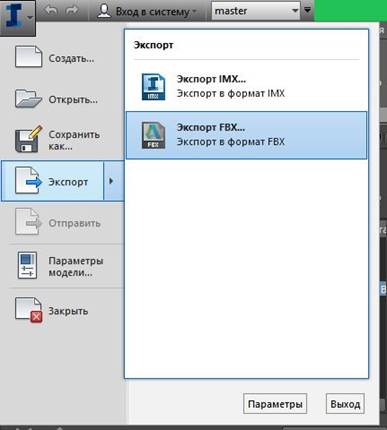

Для сохранения проекта в качестве 3D модели выбираем «Экспорт» - «Экспорт в FBX».



В появившемся окне, с помощью «Полигона» выбираем нужную для экспорта область.

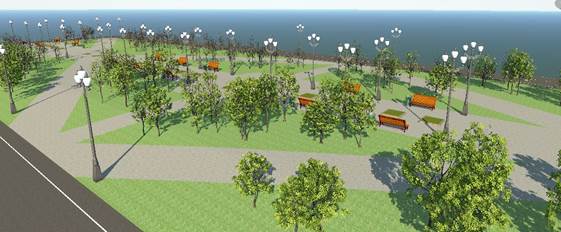

В результате проектирования была разработана модель парка отдыха. Были учтены следующие требования:

· Расстояние между деревьями в городских садах и парках при посадках в куртинах и массивах при сомкнутых кронах составляет 3,5 - 5 м, при разомкнутых - 4 - 6 м.

· На территории парка (сквера) должны быть оборудованы асфальтовые, брусчатые или иные тротуары (дорожки), соединяющие входы и выходы.

· Территория парка (сквера) должна быть оборудована малыми архитектурными формами.

· Плотность расстановки скамей – 30-60 штук на 1 га территории сада или парка.

· Скамьи и парковые столы устанавливают из разнообразного материала, устойчивого к изменению погодных условий, – из камня, металла, бетона, дерева, пластмассы.

· Около стационарных мест отдыха, расположенных на территории парка (сквера), должны быть установлены урны для сбора мусора.

· Расставляют урны по кромкам дорожек и площадок на расстоянии не менее 0,8 м от скамей для изоляции от отдыхающих посетителей;

· Территория парка (сквера) должна быть оборудована системами наружного освещения.

· Осветительное оборудование должно быть пожаробезопасным.

· При освещении парковых территорий различаются осветительные установки, выполняющие утилитарные и декоративные функции. Установки утилитарного значения обеспечивают освещение путей передвижения пешеходов.

· На аллеях шириной 8-15 м. интервалы между светильниками должны составлять не более 25 м.









Созданный проект может применяться как 3D модель для использования в других разработках.

Список литературы



1. http://www.cad.ru/ru/software/detail.php?ID=27693

2. http://www.autodesk.ru/products/infraworks-family/overview

3. http://www.3d-models.com.ua/

4. http://gov.cap.ru/SiteMap.aspx?gov_id=610&id=730401
