Проверка выключателя

ВНВ-220-63

ВНВ-500-40

Высоковольтный воздушный выключатель.

500Б – номинальное напряжение 500 кВ, изоляция класса Б;

31,5 – номинальный ток отключения 31,5 кА;

Высоковольтный воздушный выключатель.

220Б – номинальное напряжение 220 кВ, изоляция класса Б;

31,5 – номинальный ток отключения 31,5 кА;

Таблица 9

Место установки	Тип аппарата	tо.в, с	tс.в, с	Iоткл. ном, кА	Iт.ст., кА	tт.ст., c	βном, %	Тип привода	Кол-во ТА
Выводы блочного генератора 320 МВт	ВВГ-20-160/12500-У3	0,14	0,12					ШРПФ-3М	-
ОРУ 500 кВ	ВНВ-500-40	0,07	0,05	31,5				ШРНА	-
ОРУ 220 кВ	ВНВ-220-40	0,07	0,05	31,5				ШРНА	-

1. Выбор выключателей и разъединителя в ветви генераторов.

Выбор выключателя и разъединителя произведём на примере ветви с генератором 5.

Выключатель типа ВВГ-20-160/12500-У3.

Определяем расчетные токи КЗ (в точке К-1) для времени :

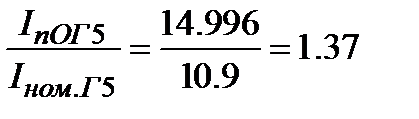

Отношение начального значения периодической составляющей тока КЗ от генератора G5 при КЗ в точке К1 к номинальному току

По данному отношению и времени t = τ = 0,06 с определим с помощью кривых[1, рис. 3,26, стр. 152] отношение:

Таким образом, периодическая составляющая тока к моменту τ будет:

Периодическая составляющая тока КЗ от энергосистемы принимается неизменной во времени и равна:

Апериодическая составляющая тока КЗ t = τ = 0,06 с определится из выражения:

где значение определено по кривым затухания апериодической составляющей [1, с.151, рис.3.25].

Полный импульс квадратичного тока КЗ:

Проверка выключателя производится по наибольшим токам КЗ, в нашем случаи токи КЗ от ветви с G1 и G3:

1. По напряжению установки

U_уст≤U_ном;

2. По длительному току I_норм≤I_ном; I_max≤I_ном;

3. По отключающей способности I_n,τ≤I_{откл.ном}, i_a,τ≤i_a,ном,

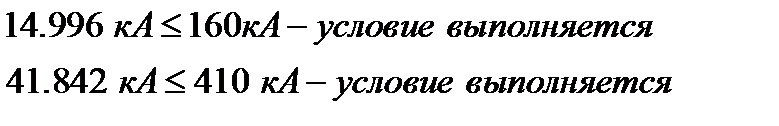

4. По электродинамической стойкости I_n,o≤I_дин, i_y≤i_дин

5. По термической стойкости В_к≤I²_тер.t_тер.

Выключатель проходит все проверки, следовательно, выбираем выключатель ВВГ-20-160/12500-У3.
