Построение контекстной диаграммы




Контекстная диаграмма – это модель, представляющая систему как набор иерархических действий, в которой каждое действие пре­образует некоторый объект или набор объектов. Высшее действие иерархии называется действием контекста – это самый высокий уро­вень, который непосредственно описывает систему. Уровни ниже на­зываются порожденными декомпозициями и представляют подпро­цессы родительского действия.

При создании модели сначала необходимо изобразить самый высокий уровень – действие контекста. Наименование действия опи­сывает систему непосредственно и, как правило, состоит из одного активного глагола в сочетании с обобщающим существительным, ко­торое разъясняет цель деятельности с точки зрения самого общего взгляда на систему, в наше случае это процесс «сборки и ремонта компьютеров». (рис.3). Контекстная диаграммаизображает деятельность самого верхнего уровня и обозначает границу моделирования относительно цели, воз­можностей и точки зрения. На контекстной диаграмме специфицируемая система представляется в виде одного единственного процесса, связанного с внешними сущностями потоками данных. Контекстная диаграмма представляет требования к системе на самом верхнем уровне – уровне взаимодействия с окружением.

На нашей контекстной диаграмме изображен процесс «Сборки и ремонта компьютеров» (рис.3) его входные и выходные данные, а также механизмы и управление.

1) Входное «Заказы клиентов»;

2) Входное «Ввод комплектующих»;

3) Входное «Расценки»;

4) Управление «Устав предприятия»;

5) Управление «Законодательство РФ»;

6) Механизм «Персонал»;

7) Механизм «Клиент»;

8) Выходные «Готовая продукция»;

9) Выходные «Отчеты»;

10) Выходные «Документы».

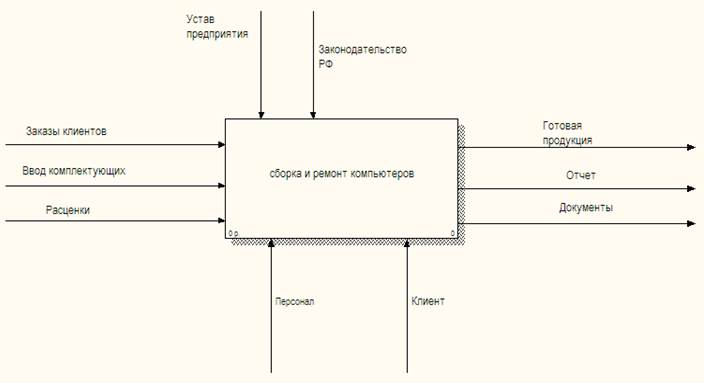

Рисунок 3 – Контекстная диаграмма процесса «Сборки и ремонта компьютеров»



Декомпозиция используется при моделировании информационных систем для разделения функций на составляющие части. Диаграммы декомпозиции предназначены для детализации функций и получаются при разбиении контекстной диаграммы на крупные подсистемы (функциональная декомпозиция) и описывающие каждый подсистему и их взаимодействие.
Единственная функция, представленная на контекстной диаграмме верхнего уровня, может быть разложена на основные подфункции посредством создания дочерней диаграммы. В свою очередь, каждая из этих подфункций может быть разложена на составные части посредством создания дочерней диаграммы следующего, более низкого уровня, на которой некоторые или все функции также могут быть разложены на составные части. Каждая дочерняя диаграмма содержит дочерние блоки и стрелки, обеспечивающие дополнительную детализацию родительского блока. В связи с этим, нами было произведена декомпозиция контекстной диаграммы A0 процесса «сборки и ремонта компьютера» на 4 функциональных блока (рис.4):



1) Принятие заказа (входящие «заказы клиентов», выходящие «Информация по заказу», управление «устав предприятия», механизмы «Клиент» и «Персонал»);

2) Обработка заказа (входящие «Информация по заказу», «Ввод комплектующих» и «Расценки», выходящий «Заказ», управление «устав предприятия», механизм «Персонал»);

3) Сборка и тестирование (входящий «Заказ», выходящий «Данные о готовой продукции», механизм «Персонал»);

4) Оформление сдачи заказа (входящее «Данные о готовой продукции», выходящие «Документ», «Готовая продукция» и «Отчеты», управление «Устав предприятия» и «Законодательство РФ»).

Рисунок 4 – Диаграмма декомпозиции процесса «сборки и ремонта компьютеров»

Далее представлен процесс создания конфигурации на базе 1С Предприятие для организации занимающейся сборкой и ремонтом компьютеров.




Глава 2. Разработка конфигурации информационной системы

В связи с результатами изучения объекта автоматизации, разработчиком предлагается внедрить на предприятии систему 1С.
