Форматы циклов

Циклы основных информационных структур СЦИ принято изображать графически в виде прямоугольных таблиц. Каждая клеточка такой таблицы соответствует байту. Порядок передачи байтов - слева направо, сверху вниз (так же, как при чтении текста на странице). Первый байт цикла размешается в левом верхнем углу таблицы, последний - в правом нижнем.

На Рис. 6.38 изображен цикл STM-1. Он имеет период повторения 125 мкс. Таблица имеет 9 рядов и 270 столбцов. Таким образом, каждая клеточка соответствует скорости передачи 8 бит/125 мкс = 64000 бит/с = 64 кбит/с, а вся таблица - 9 ´ 270 ´ 64 кбит/с = 155520 кбит/с.

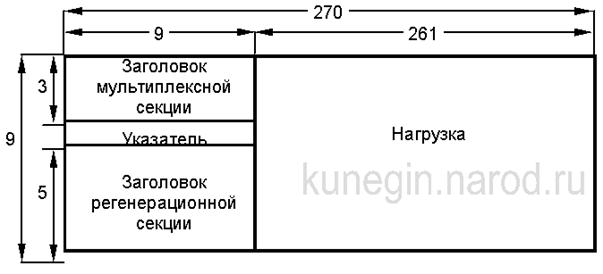

Рис. 6.38. Формат цикла STM-1

Первые 9 столбцов цикла отведены для служебных сигналов. Ряды с 1-гo по 3-й занимает заголовок регенерационной секции RSOH, ряды с 5-го по 9-й - заголовок мультиплексной секции MSOH, 4-й ряд несет указатели административных блоков. Остальные 261=270-9 столбцов цикла предназначены для информационной нагрузки.

В качестве информационной нагрузки для STM-1 может выступать, например, виртуальный контейнер VC-4. Ему соответствует таблица 9 ´ 261 (см. Рис. 6.39). Первый столбец цикла VC-4 занимает трактовый заголовок РОН, остальные - контейнер С-4, в котором размешается сигнал ПЦИ 140 Мбит/с. Пример использования указателей приведен на Рис. 6.40.

Рис. 6.39. Формат цикла VC-4

Рис. 6.40. Использование указателей. Цикл потока 140 Мбит/с размещается в двух смежных STM-1
