Приклад 5. Поділення слова на частини з використанням масок

Приклад 4.

Команди управління

Команди введення – виведення

5. IN port пряма адресація

A ß (port) Команда введення в акумулятор байту даних із порту. Команда двобайтна.

6. OUT port пряма адресація

(port) ß A Команда виведення байту даних із акумулятору. Команда двобайтна.

7. EI дозвіл переривання неявна адресація

enable interrupt

(ДПР) ß 1 В тригер дозволу переривання записується 1.

8. DI заборона переривання неявна адресація

disable interrupt

(ДПР) ß 0 В тригер дозволу переривання записується 0.

9. NOP відсутня операція

no operation адресація відсутня

10. HLT зупинка МП

halt адресація відсутня

Під час використання будь-якої ЕОМ виникає проблема обробки даних, довжина яких не співпадає з розміром комірки пам’яті. Тому програмно видаляють біти комірки пам’яті, що не використовуються з метою їх не дії на результат виконання операцій. Таке виділення може бути виконано за допомогою логічної операції “І” і позначається “^” – логічне множення.

Завдання: Нехай число знаходиться в комірці пам’яті за адресою ADDR1. Виділимо 4-ри молодших біта і завантажимо їх в комірку за адресою ADDR2.

(ADDR1) = 4DH – початкове число.

Результат роботи програми повинен бути наступним:

(ADDR2) = 0DH – молодша тетрада початкового числа.

Програма

Адреса	Асемблерний код	Мітка	Команда	Коментарі
			ORG 800H
	21 09 08		LXI H,ADDR1	;завантажити в HL вказівник;на комірку, що містить;початкове число
	7E		MOV A,M	;завантажуємо саме число в A
	E6 0F		ANI 00001111B	; накладемо на число маску, ; що виділяє молодші 4 біта ; A ßА ^ 0FH
			INX H	; обчислюємо значення ; вказівника на комірку;результату HLß HL + 1
			MOV M,A	; запис результату в комірку ; пам’яті за міткою ADDR2
	C9		RET	; повернення
	4D	ADDR1:	DB 4DH	;початкове число
080A		ADDR2:	DB 0	;
			END

Тут адресу результату отримано командою INX (інкрементування).

За допомогою даної програми можна розрізняти стан тумблерів, пускача електродвигуна, перемикача і т.і.

Виділимо із слова дві 4 - бітні цифри і розташуємо їх в окремі комірки пам’яті.

Нехай в комірці пам’яті за адресою ADDR1 знаходиться початкове число. Результат роботи програми розмістити за адресами ADDR2 – молодші розряди, ADDR3 – старші розряди.

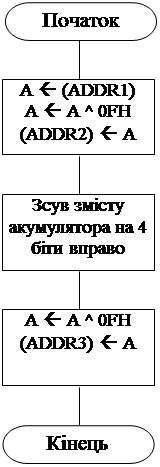

Алгоритм Програма

			ORG 800H
	21 13 08		LXI H,ADDR1	;HLßADDR1
	7E		MOV A,M	;Aß{(HL)}
			MOV B,A	;B ß A
	E6 0F		ANI 00001111B	;AßA^0FH
			INX H	;HLßHL+1
			MOV M,A	;{(HL)}ßA
			MOV A,B	;A ß B
080A	0F		RRC	;зсув вправо
080B	0F		RRC	;на 4 біти
080C	0F		RRC
080D	0F		RRC
080E	E6 0F		ANI 00001111B	AßA^0FH
			INX H	HLßHL+1
			MOV M,A	{(HL)}ßA
			HLT
	4A	ADDR1:	DB 4AH
		ADDR2:	DB 0
		ADDR3:	DB 0
			END

Така задача виникає при аналізі станів сукупності тумблерів, пускачів, перемикачів або індикаторів.
