Структурне програмування

Тема 20. Конструювання програм

Традиційно конструювання програми пов’язано з створенням блок-схеми. Але фактично блок-схеми більш корисні при документовані ніж при проектуванні. Блок-схема корисна при описі структури програми та при поясненні її роботи. Тому на етапі проектування більш ефективні нові методи проектування програм. До них відносять:

1. Модульне програмування. Це метод при якому довгі програми розділяють на короткі, які називають модулями та можуть бути спроектовані, закодовані і відлагодженні окремо з застосуванням мінімальних відомостей про інші програми.

2. Проектування донизу. Це метод, при якому задача розділяється спочатку на декілька загальних підзадач, які потім, в свою чергу, деталізуються далі. Цей процес продовжується зверху до низу до тих пір, поки підзадачі не є поставленими в такому вигляді, що їх можна просто реалізувати на ЕОМ.

3. Структурне програмування. У відповідності до цього методу програми пишуть по спеціально розробленим правилам. Ці правила дозволяють використовувати тільки визначені типи програмних операторів.

В структурному програмуванні використовують тільки прості логічні структури. Якобіні довів, що будь-яка програма може бути написана з використанням тільки трьох структур:

1) послідовної, в якій команди або програми виконуються послідовно в тому порядку, в якому вони записані;

2) умовного типу IF-THEN-ELSE, тобто IF A THEN P₁ ELSE P₂, де А – логічний вираз, а Р₁ та Р₂ – програми, що складено з трьох канонічних структур.

Приклад IF x≠0 THEN y=1/x ELSE y =0

Ця конструкція забезпечує запобігання ділення на нуль та визначення y в тому випадку коли x=0.

Рис.20.1 Блок-схема розгалуження

3) циклічного типу DO – WHILE, тобто DO P WHILE A (виконувати Р поки А), де А – логічний вираз, Р – програма, що складається тільки з дозволених структурних елементів.

Програма називається структурованою, якщо вона описана з використанням трьох розглянутих структур. Якщо при виконанні програми Р₁ рис.20.1 виникає помилка, то буде точно відомо, як ЕОМ попала в цю точку. На рис.20.3 наведено приклад неструктурованої програми.

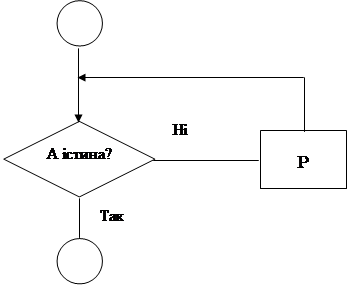

Рис.20.2 Блок-схема циклу

Рис.20.2 Блок-схема неструктурованої програми
