Конструктивні схеми кранів

Найпоширеніші крани кількох конструктивних схем: з поворотною баштою і нижнім розміщенням опорно-поворотного пристрою; з неповоротною баштою і верхнім розміщенням опор­но-поворотного пристрою. Зміна вильоту стріли забезпечується її нахилом та переміщенням візка. Поєднання конструктивних ознак може бути різним. Схему баштового крана з поворотною баштою та зміною вильоту стріли шляхом її нахилу та основні його параметри наведено на рис.6.1;

Q, т, — вантажопідйомність, тобто максимальна маса вантажу, який може підняти кран, при цьому кран може підняти най­більший вантаж при мінімальному вильоті;

L, м — виліт стріли, тобто відстань від центра вантажу до осі обертання крана;

М, т-м, — вантажний момент .

Для баштових кранів вантажний момент — основний пара­метр, який зв'язаний з висотою піднімання, швидкістю всіх робочих переміщень, базою, колією, габаритними розмірами, встановленою потужністю механізмів, масою.

Баштові крани монтують на кранових коліях 15, які повинні відповідати "Інструкції з обладнання, експлуатації та перевезення рейкових колій для будівельних баштових кранів" СН 78—73 та "Правил обладнання і техніки безпеки вантажопідіймальних кра­нів". По рейках кранових шляхів пересуваються ходові візки 14,

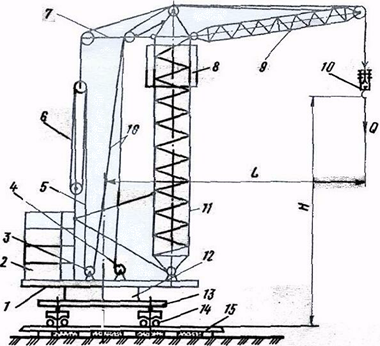

Рис. 6.1 – Схема баштового крана з поворотною баштою:

1 - поворотна платформа; 2 - противага; 3,4 - стрілова і; і вантажна лебідки; 5,6 - відповідно стріловий канат і поліспаст, 7 - консоль; 8 - кабіна керування, 9 - стріла;

10 - гакова підвіска; 11 - башта; 12 - опорно-поворотний пристрій та механізм повороту, 13 - рама ходового пристрою; 14 - ходовий візок; 15 - крановий шиях, 16 - вантажний канат

двазних приводні, а два — неприводні. Механізм переміщення приводних візків має електродвигун, нормально замкнені двоколодкові гальма з електромагнітним чи електрогідравлічним керу­ванням, редуктор і відкриту зубчасту передачу. Ходові візки встановлюють на вертикальних осях із можливістю обертання для проходження закруглень рейкового шляху.

На рамі ходового обладнання встановлено опорно-поворот­ний пристрій з механізмом повороту 12. Опорно-поворотний пристрій кранів із поворотною баштою являє собою спеціально виготовлений кульковий чи роликовий підшипник кочення діа­метром понад 2 м. Цей підшипник сприймає не лише осьові та радіальні навантаження, але й навантаження у вигляді перекид­ного моменту. На опорно-поворотному пристрої встановлена поворотна платформа 1, на якій змонтовано противагу 2, стрілову 3 І вантажну 4 лебідки та башту 11. У верхній частині башти встановлено кабіну керування 8 і шарнірне закріплено стрілу 9. З протилежного від стріли бокубашти закріплена консоль з обвідними блоками. Стріловий канат 5, збігаючи з барабана лебідки, проходить через блоки стрілового поліспаста 6, другий кінець каната 5 закріплено нерухомо. При намотуванні каната на барабан рухомі блоки опускаються і за допомогою додаткових розчальних канатів, на яких вони підвішені, піднімають стрілу. Так відбувається зміна вильоту. Вантажний канат 16, намотуючись на барабан лебідки 4, охоплює обвідні блоки на кінці стріли та гаковій підвісці 10 й піднімає вантаж. Другий кінець вантажного каната охоплює обвідні блоки і закріплюється на стріловому барабані лебідки 3. В результаті при зміні вильоту (підніманні та опусканні стріли) висота підвішування вантажу не змінюється, хоча на практиці відбуваються незначні коливання висоти підвішування вантажу.

Схему баштового крана з неповоротною баштою та зміною вильоту стріли за допомогою вантажного візка наведено на рис. 6.2. Такі крани виготовляють переважно без ходового пристрою і встановлюють на фундаменті 1. Їх часто використовують у висот­ному будівництві. При цьому для підвищення стійкості башту 2 кріплять до споруди, що будується, у верхній її частині розміщена кабіна керування 3.

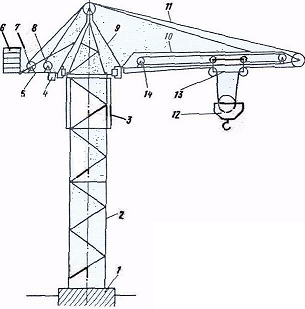

Рис. 6.2 – Схема баштового крана з неповоротною баштою:

1 – фундамент; 2 – башта; 3 – кабіна керування; 4 – механізм повороту; 5 – консоль; 6 – поротивовага; 7,8 – вантажно і стрілова лебідки; 9 – наголовник; 10 – стріла; 11 – вантажний канат; 12 – гакова підвіска; 13 – візок вантажний; 14 – лебідка переміщення візка.

На башті встановлено наголовник 9, який з'єднаний з баштою за допомогою центральної цапфи та роз­міщених по колу котків. Цапфа і котки утворюють опорно-поворотний пристрій. До наголовника шарнірно прикріплена стріла 10, а з протилежного боку — консоль 5. На останній змонтовано противагу 6, стрілову 8 і вантажну 7 лебідки та механізм повороту 4. По стрілі може рухатися вантажний візок 13. Стрілова лебідка 8 призначена для утримання стріли. Є кон­струкції, в яких стріла утримується за допомогою жорстких тяг або в яких стрілова лебідка може нахиляти стрілу, що підвищує висоту піднімання вантажу. При цьому вантажний візок крі­питься на кінці стріли чи переміщується по нахиленій стрілі. Вантажний канат 11 змотується з барабана лебідки 7, охоплює обвідні блоки, встановлені на кінці стріли, вантажному візку та гаковій підвісці 12 Кінець каната закріплений нерухомо біля основи стріли. Блоки вантажного візка і гакової підвіски, охоп­лені канатами, утворюють вантажний поліспаст. При підніманні вантажу канат 11 намотується на барабан лебідки 7, виліт стріли при цьому не змінюється.

Механізм повороту 4 складається з електродвигуна, нормаль­но замкнених гальм, редуктора та відкритої зубчастої передачі. При повороті шестерня цієї передачі котиться по нерухомому зубчастому колесу, закріпленому на башті, й обертає наголовник із закріпленими на ньому елементами конструкції. Виліт стріли змінюється шляхом переміщення вантажного візка 13 за допомо­гою лебідки 14, із барабана якої звисають обидві вітки каната. Кінці каната кріпляться до вантажного візка. При зміні вильоту й горизонтальній стрілі висота підвішення вантажу залишається постійною.
