Зубофрезерный станок 53А50
Зубофрезерный универсальный станок 53А50 является полуавтоматом, работает по методу обкатки и предназначен для нарезания зубьев цилиндрических и червячных колес в условиях мелко- и среднесерийного производства. В качестве инструмента используют червячные фрезы. Полуавтомат выполнен по вертикальной компоновке с неподвижной инструментальной стойкой и подвижным в горизонтальном направлении столом.

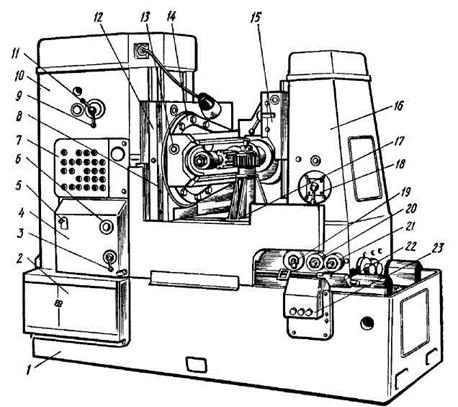

Рис. 11.16. Зубофрезерный станок 53А50
Полуавтомат 53А50 (рис. 11.16) состоит из станины 1, в которой размещены гидропривод, привод для подвода смазочного материала, конвейер для отвода стружки, коробка главного при- вода, а также резервуары гидросистемы и системы охлаждения. С левой стороны станины наверху жестко закреплена стойка 10t в которой находятся механизмы гитар деления и дифференциала. По вертикальным призматическим направляющим стойки перемещается каретка 12 с фрезерным суппортом 14. К передней стенке корпуса стойки прикреплены коробка распределения движений 4 и пульт управления 7, На передней стенке станины слева расположена коробка скоростей 2 со сменными зубчатыми колесами гитары скоростей, а справа — коробка 23 с конечными выключателями и сигнальными лампами. Стол 17 служит для установки заготовки. На корпусе стола, перемещаемом по горизонтальным направляющим станины, установлена стойка 16 с контрподдержкой 15 для оправки. Управление станком осуществляется рукоятками и кнопками, расположенными на пульте управления 7. На коробке 4 находятся рукоятка 3 включения вертикальной подачи, квадрат 6 валика ручного перемещения каретки и кнопка включения 5 гидрораспределителя для подачи смазочного материала в ползушку суппорта. На стойке 10 расположены рукоятка 9 реверса тангенциальной подачи и рукоятка 11 переключения блока тангенциальной подачи. Суппорт на заданный угол поворачивается при вращении валика 13 за квадратный конец. На переднюю стенку задней стойки 16 выведена рукоятка 18, при повороте которой происходит перемещение контрподдержки. На корпусе стола ниже задней стойки расположены рукоятка 19 ручного насоса подачи смазочного материала, конец валика 20, при вращении которого происходит перемещение стола, и рукоятка 21 перемещения упора стола. Ход каретки 12
ограничивает упор 5, а ход стола 17 - упор 22.

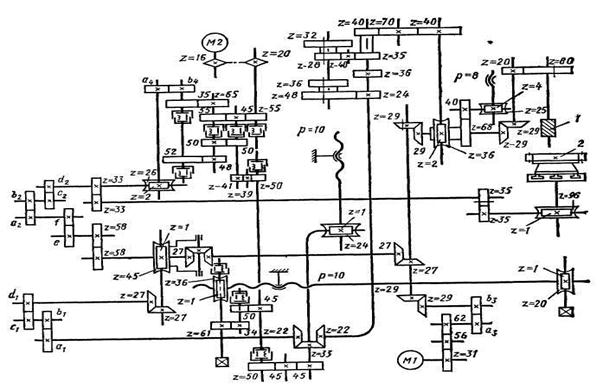

Рис 11.17, Кинематическая схема зубофрезерного станка 53А50 Техническая характеристика станка Наибольший диаметр нарезаемых колес, мм... 500; Наибольший модуль зубьев нарезаемых колес, мм... 8; Наибольший угол наклона зубьев нарезаемых колес, град... ±60; Наибольший вертикальный ход фрезы, мм... 360; Наибольший диаметр фрезы, установленной в суппорте, мм … 180; Осевое перемещение фрезы, мм... 200; Частота вращения шпинделя фрезы, мин-1 … 40 – 405; Подача, мм/об:(вертикальная … 0,75 -7,5, радиальная … 0,2 - 2,25, осевая... 0,13 - 2,6); Мощность главного электродвигателя, кВт... 8/10/12,5; Масса, т... 9,7. Нарезание прямозубых цилиндрических колес. При нарезании прямозубых колес должно быть получено главное движение - вращение фрезы, вращение заготовки, согласованное с вращением фрезы, а также движение подачи - вертикальное перемещение суппорта с фрезой. Цепь главного движения (рис. 11.17) связывает вращение трехскоростного электродвигателя Ml (N = 8/10/12,5 кВт; п = 735/985/1470 мин-1) с вращением червячной фрезы 1. Расчетные перемещения для цепи главного движения: п мин-1 электродвигателя → мин-1 фрезы. Уравнение кинематического баланса цепи главного движения: Сменные зубчатые колеса a 3 и b 3 устанавливают на валы с постоянным межосевым расстоянием, при этом а 3 + Ь 3 = 87.
Делительную цепь (связывает фрезу и заготовку) налаживают подбором сменных колес За один оборот фрезы 1 заготовка 2 должна повернуться на -оборота (где Z - число заходов фрезы). Расчетные перемещения делительной цепи: Уравнение кинематического баланса для делительной цепи: откуда Зубчатые колеса е и f, служащие для расширения диапазона регулирования сменных колес гитары деления, подбирают следующим образом: откуда при z ≤161 (a2/b2)∙(c2/d2) =24Z/z, при z ≥161(a2/b2)∙(c2/d2) =48Z/z Цепь вертикальной подачи фрезы. Расчетные перемещения для цепи вертикальной подачи: 1 об. заготовки → S в мм вертикального перемещения фрезы. Уравнение кинематического баланса цепи вертикальной подачи: откуда S в = 3,42ikп ∙(a 4 / b4), где iк.п - передаточное отношение коробки подач. При одной установке сменных зубчатых колес гитары подач за счет различного сочетания цилиндрических колес коробки передач, включаемых электромагнитными муфтами, можно получить четыре различных значения подачи (i кп = 0,441; i кп = 0,538; i кп = 0,886; i кп = 1,08). Ускоренные вертикальные перемещения фрезы осуществляются от отдельного электродвигателя М2 (N = 4 кВт; п = 1500 мин-1) через цепную передачу Уравнение перемещения для цепи ускоренной вертикальной подачи: Нарезание цилиндрических колес с винтовым зубом. При наладке станка с применением дифференциала исходят из следуюoих расчетных перемещений: п мин-1 электродвигателя → п мин-1 фрезы; 1 об. фрезы → Z/z об. заготовки;
1 об. заготовки → S в мм вертикального перемещения фрезы; ±1 об. заготовки → Т мм вертикального перемещения фрезы. Первые три кинематические цепи налаживают так же, как и станок на нарезание прямозубых цилиндрических колес. Для четвертого расчетного перемещения уравнение кинематического баланса имеет вид Учитывая, что для этого случая i диф = 1/2,а также что для гитары деленияпосле подстановки данных в уравнение баланса получим где β - угол наклона зуба; mн - нормальный модуль нарезаемого колеса, мм; Z - число заходов червячной фрезы. Нарезание цилиндрических колес с винтовым зубом. Дифференциал в этом случае выключают, т. е. i диф = 1, а кинематическую наладку делительной цепи производят в соответствии со следующими расчетными перемещениями:
Уравнение кинематического баланса делительной цепи: откуда При встречном методе зубонарезания знак «минус» ставят при одноименных, а знак «плюс» - при разноименных направлениях винтовых линий фрезы и детали. Нарезание червячных колес. На станке 53А50 можно нарезать червячные колеса методами радиальной подачи, осевой (тангенциальной) подачи, а также летучим резцом. Метод радиальной подачи. Ось фрезы устанавливают строго горизонтально (рис. 11.18, а). Расчетные перемещения: п мин-1 электродвигателя → п мин-1 фрезы; 1 об. заготовки → S Р мм радиального перемещения заготовки. Движение радиальной подачи в этом случае сообщается столу с заготовкой. Уравнение кинематического баланса цепи радиальной подачи (см. рис. 11.17) Метод осевой подачи (рис. 11. 18, б) заключается в том, что фрезу устанавливают относительно заготовки на полную глубину зуба и подача S o осуществляется за счет
Рис. 11.18. Схемы нарезания червячных колес методом: а радиальной подачи; б - осевой подачи; в - летучим резцом ее осевого перемещения. Чтобы осуществить нарезание колеса этим методом, необходимы следующие движения: вращение фрезы, вращение заготовки, осевая подача фрезы, дополнительное вращение заготовки, вызываемое осевым перемещением фрезы. Нарезание червячных колес летучим резцом (рис. 11.18, в) применяют при единичном производстве. Этим способом нарезают зубья при осевой подаче инструмента. Наладку станка производят по формулам гитар, т. е. так же, как и при нарезании червячных колес методом тангенциальной подачи.
