Совместная работа ЭК с ПЭВМ

Порядок приведения ЭК в исходное положение

1. По окончании регистрации ЭКГ выполнить следующее:

- выключить питание ЭК;

- отключить от сети переменного тока;

- отключить БПС от усилительно-регистрационного блока;

- отключить кабель выравнивания потенциалов от заземляющих устройств и гнезда выравнивания потенциалов «» ЭК;

- отключить электроды от проводов кабеля пациента;

- расправить провода кабеля пациента и уложить прибор, кабели и электроды в футляр.

1. Установка программного обеспечения.

Для установки программного обеспечения и создания архива данных персональная ЭВМ должна быть совместима с IBM PC, с процессором не ниже Р-100. На ПЭВМ должна быть установлена операционная система не ниже Windows 95 или NT4. Установить на ПЭВМ программное обеспечение с компакт диска, входящего в комплект поставки.

2. Описание программы.

На ПЭВМ откройте папку ECG. Запустите программу с помощью файла ECG exe. На экране ПЭВМ появится окно программы ECG, как показано на рис. 13.

Вверху расположены командная строка и строка состояний. Основное поле занимает окно отображения выбранных отведений ЭКГ. Внизу расположены пиктограммы рабочих команд.

В строке состояний содержится информация об установленных параметрах ЭКГ:

- чувствительность «Масштаб»

- выбранные отведения «Количество»

- скорость записи «Скорость»

- включенные фильтры.

Параметры регистрации ЭКГ могут быть изменены по меню, которое открывается при нажатии кнопки «▼» в соответствующем параметру окне:

При необходимости параметры могут быть изменены после записи кардиограммы.

Для включения фильтров «50 Гц», «35 Гц» и выравнивания изолинии «Изол» необходимо поставить знак «v» в окне соответствующей функции, щелкнув на ней мышкой.

Командная строка содержит кнопки: «Пациент», «Настройки», «Помощь».

Команда «Пациент» имеет подменю: «Найти пациента», «Печать», «Настройка принтера», «Exit».

По команде «Пациент/Найти пациента» открывается окно для ввода или изменения информации о пациенте, поиска записанной кардиограммы.

Команда «Пациент/Печать» при незаписанной кардиограмме не активирована.

По команде «Пациент/Настройка принтера» открывается стандартное окно настройки печати.

По команде «Настройки/Параметры» открывается диалоговое окно, имеющее подменю: «Выбор порта», «Автозагрузка», «Печать» и функциональные кнопки «ОК», «Отмена», «Применить».

Окно «Выбор порта» позволяет назначить порт для подключения компьютера. Для этого необходимо выбрать порт из перечня: СОМ 1, СОМ 2, СОМ 3, СОМ 4, и нажать кнопку «Применить».

В окне «Автозагрузка» задаются параметры регистрации кардиограммы при загрузке: чувствительность «Масштаб», выбранные отведения «Количество» и скорость записи «Скорость», включить или выключить фильтры «50 Гц», «35 Гц» и выравнивание изолинии «Изолиния».

Окно «Печать» позволяет включить (знак «v») или выключить печать сетки, включить или выключить вывод сетки через 1 мм (иначе печатается сетка через 10мм).

По команде «Помощь\О программе» открывается окно, содержащее краткую информацию о программе.

3. Подключение ЭК к ПЭВМ.

Подключить электрокардиограф к компьютеру стандартным модемным кабелем, соединив разъем RS 232 электрокардиографа (см рис2) с портом СОМ персональной ЭВМ.

Запустить программу связи с ПЭВМ с помощью файла ECG.ex. Откроется окно программы «ЭКГ».

4. Введение данных пациента.

По команде «Пациент\ Найти пациента» открыть диалоговое окно для ввода или изменения информации о пациенте и записи кардиограмм.

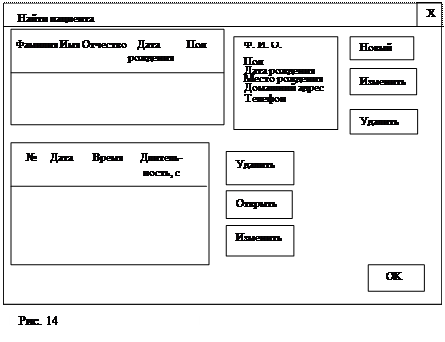

Диалоговое окно «Найти пациента» показано на рис14.

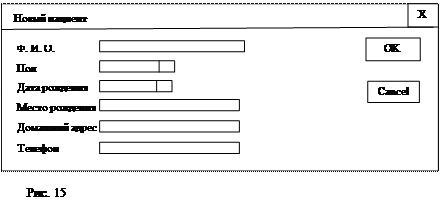

Нажать кнопку «Новый». Откроется диалоговое окно для ввода информации о пациенте, как показано на рис 15.

Установить курсор в окно, соответствующее надписи «Ф.И.О.». Ввести фамилию, имя, отчество пациента. Установить курсор в окно, соответствующее надписи «Пол»,и выбрать из предложенного меню нужный параметр («муж» или «жен»). В окне, соответствующем надписи «Дата рождения» отображается соответствующая дата. Необходимо установить курсор в окно и ввести дату рождения пациента, или нажав кнопку «▼», открыть календарь и выбрать дату рождения пациента. Последовательно устанавливая курсор в окна, соответствующие надписям «Место рождения», «Домашний адрес» и «Телефон», ввести нужные данные. Нажать кнопку «ОК», введенная информация отразится в окне «Найти пациента».

5. Регистрация кардиограммы.

Подготовить ЭК к работе. Включить электрокардиограф. Дождаться появления звукового сигнала, сопровождающего ритм. Перевести ЭК в режим связи с компьютером, нажав кнопку «▲». На ЖК-индикаторе появится надпись «СВЯЗЬ С ПЭВМ», которая сохраняется примерно 20 секунд. В течение этого времени нажать кнопку «Запись» на экране компьютера в окне «Найти пациента» для начала регистрации кардиограммы. Окно «Найти пациента» закрывается, и на экране компьютера отображается записываемая кардиограмма. Для окончания регистрации следует нажать кнопку «Стоп» в нижней части экрана ПЭВМ. В открывшемся окне «Сохранить результаты?» выбрать нужный ответ. После ответа «да» на экране компьютера отображается записанная кардиограмма, в верхней части экрана - надпись «ЭКГ – фамилия пациента – дата записи – время записи».

Примечание – если не нажать кнопку «Запись» на экране компьютера в течение 20 секунд после установления связи с компьютером, на индикаторе ЭК появится надпись «КОНЕЦ СВЯЗИ».

Если качество записи кардиограммы неудовлетворительное, можно повторить запись кардиограммы этого пациента, нажав кнопку «Старт» в нижней части экрана.

6. Просмотр кардиограммы.

Чтобы лучше проанализировать кардиограмму или рассмотреть отдельные фрагменты на экране компьютера, можно изменять параметры кардиограммы, устанавливая нужные значения в соответствующих окошках строки состояний:

- чувствительность «Масштаб» - 5, 10, 25 мм/мВ;

- выбранные отведения «Кол-во» - I, II, III, I…III, aVR…aVF, I…aVF, V1…V3, V4…V6, V1…V6, I…V6;

- скорость записи «Скорость» - 5, 10, 25, 50 мм/с;

- включить фильтр «50Гц»;

- включить фильтр «35Гц»;

- включить выравнивание изолинии «Изол».

В верхней части окна отображения ЭКГ проставлена длительность регистрации кардиограммы по секундам. Нажимая пиктограммы рабочих команд в нижней части экрана можно сдвигать изображение ЭКГ:

- пиктограмма «Начало» - на начало ЭКГ;

- пиктограмма «◄» - на 1 с вправо;

- пиктограмма «►» - на 1 с влево;

- пиктограмма «Конец» - на конец ЭКГ.

7. Распечатка кардиограммы.

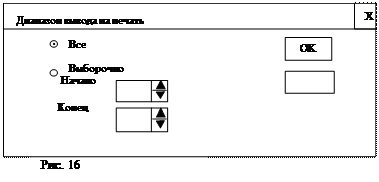

Для распечатки выбранной кардиограммы (отображается на экране) нужно выбрать команду «Пациент/Печать». На экране компьютера появится окно «Диапазон вывода на печать», как показано на рисунке 16. По умолчанию задана печать всей кардиограммы. При необходимости распечатать отдельные фрагменты, нужно выбрать позицию «Выборочно», становятся активными окна «Начало» и «Конец». Кнопками «▲» и «▲» установить нужный диапазон (в секундах) и нажать кнопку «ОК».

На распечатке в верхней части выводятся значения скорости записи кардиограммы, чувствительности, информация о включении фильтров «50 Гц» и «35 Гц» и выравнивания изолинии «Изол», фамилии пациента. При большой длительности распечатываемой кардиограммы будет выведено несколько листов.

8. Просмотр и корректирование архива данных.

Для просмотра архива нужно открыть программу, выбрать команду «Пациент/Найти пациента». В открывшемся окне найти нужную запись и установить курсор на фамилии пациента, при этом отобразится информация о пациенте в окне справа и сеансы измерений, как показано на рисунке 17.

При необходимости изменить информацию о пациенте нужно нажать кнопку «Изменить» и ввести нужные данные.

Чтобы удалить записи выбранного пациента, нужно нажать кнопку «Удалить» и на запрос «Удалить пациента и все его записи» - «Да».

Чтобы вывести на экран одну из записанных кардиограмм, нужно выделить курсором номер интересующей записи в окне «Сеансы измерений» и нажать кнопку «Открыть». Чтобы удалить ненужную запись, необходимо выделить ее номер курсором и нажать кнопку «Удалить».

При повторном обследовании пациента нужно открыть программу, выбрать команду «Пациент/Найти пациента». В открывшемся окне найти данные пациента, выделить курсором его фамилию и произвести регистрацию кардиограммы в соответствии с п. 5.

9. Окончание работы с ПЭВМ.

Закончив работу с программой, нужно закрыть ее, выбрав команду «Пациент/Exit» или нажав кнопку «x» в верхнем правом углу программы.

Контрольные вопросы

1. Какую систему называют диполем? Почему сердце рассматривают как электрический диполь? 2. Что называется биопотенциалом, его природа и физический смысл? 3. Что такое электрокардиография? 4. Каковы физические основы получения электрокардиограммы? 5. В чем суть теории Эйнтховена? 6. Что называется электрокардиограммой? 7. Из каких основных блоков состоит электрокардиограф? 8. Что такое отведение? Какие существуют отведения? 9. Что необходимо сделать, чтобы включить автоматический режим регистрации по всем каналам и по трем каналам? 10. Что следует включить при работе в ручном режиме? 11. Порядок работы ЭК с ПЭВМ.
