Коммутаторы уровня доступа

Раздел 2. Коммутаторы D-Link

Раздел 1. АТМ коммутаторы





В настоящее время технология АТМ лежит в основе глобальной высокоскоростной магистральной сети, предоставляющей услуги мультимедиа, то есть услуги, которые могут одновременно использовать несколько различных служб связи. Для работы такой сети требуется как транзитные узлы коммутации, так и узлы доступа, осуществляющие коммутацию на местном и региональном уровне. Естественно, что отдельные конкретные узлы коммутации могут объединять обе эти функции.

Широкое применение коммутаторов значительно повысило эффективность использования сети за счет равномерного распределения полосы пропускания между пользователями и приложениями.

Общий термин “коммутация ”применяется для четырех различных технологий:

– конфигурационной коммутации;

– коммутации кадров;

– коммутации ячеек;

– преобразования между кадрами и ячейками.

В основе конфигурационной коммутации лежит нахождение соответствия между конкретным портом коммутатора и определенным сегментом сети. Это соответствие может программно настраиваться при подключении или перемещении пользователей в сети.

При коммутации кадров используются кадров сетей Ethernet, Token Ring и т.д. Кадр при поступлении в сеть обрабатывается первым коммутатором на его пути. Под термином обработка понимается вся совокупность действий, производимых коммутатором для определения своего выходного порта, на который необходимо направить данный кадр. После обработки он передается далее по сети следующему коммутатору или непосредственно получателю. Из-за возможности возникновения выходных конфликтов в коммутаторе АТМ должна быть предусмотрена возможность буферизации пакетов АТМ. И виртуальные каналы (VC) и виртуальные пути (VP) определены как виртуальные соединения между смежными объектами маршрутизации в ATM сети. Логическая связь между двумя конечными пользователями состоит из ряда виртуальных связей, если коммутируются n коммутационных узлов виртуальный путь является связкой виртуальных каналов. Так как виртуальное соединение маркируется посредством иерархического ключа VPI/VCI (идентификатор виртуального пути / идентификатор виртуального канала) в заголовке ATM ячейки, коммутационная схема может использовать или коммутацию полного VC или только VP коммутацию. Первый случай соответствует полному ATM коммутатору, в то время как последний случай относится к упрощенному коммутационному узлу с уменьшенной обработкой, где минимальный объект коммутации – виртуальный путь. Поэтому коммутатор VP/VC повторно назначает новый VPI/VCI на каждую коммутируемую виртуальную ячейку, принимая во внимание, что только VPI повторно назначается в коммутаторе VP, как показано в примере на рисунке 1.1. [5,6]

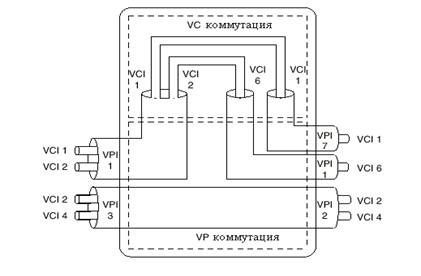

Рисунок 1.1 – Коммутатор виртуальных пакетов и виртуальных каналов



Общая модель коммутатора показана на рисунке 1.2. Эталон коммутатора включает N контроллеров входных портов (IPC), N контроллеров выходных портов (OPC) и взаимосвязанную сеть (IN). Очень важный блок, который не показан на рисунке процессор запроса, задача которого состоит в том, чтобы получить от IPC запросы на установление соединение и использовать соответствующий алгоритм, чтобы решить, принимать или отказывать в установлении соединения.

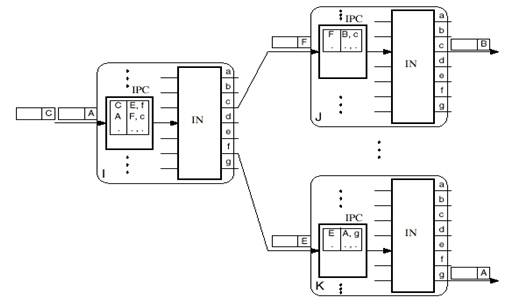

Пример коммутации в ATM представлен на рисунке 1.3.





Рисунок 1.3 – Пример коммутатора АТМ



Две ATM ячейки получены ATM узлом номер один и их идентификаторы VPI/VCI, А и C, занесены в контроллер входных портов с новыми VPI/VCI маркированными F и E; ячейки также адресованы выходным соединением c и f, соответственно.

Первый пакет поступает на нисходящий коммутатор J, где его ярлык исправляется на новый ярлык B и адресуется выходному соединению c. Последний пакет входит в нисходящий узел K, где он меняется на новый VPI/VCI и выдается адрес выхода коммутатора g. Даже если не показано на рисунке, использование техники самомаршрутизации для ячейки в пределах взаимосвязанной сети требует, чтобы IPC присвоила адрес выходного соединения, размещенный в виртуальном соединении каждой отдельной ячейки. Этот ярлык самомаршрутизации удаляется OPC перед тем, как ячейка покидает узел коммутации.

Идеальным можно считать коммутатор, который в состоянии без потерь и с минимально возможной задержкой направлять все поступающие пакеты по требуемым выходным каналам, сохраняя при этом порядок, в котором пакеты поступили на вход. Помимо основных операций по коммутации и буферизации от коммутатора может потребоваться выполнение еще двух функций. Первая из них - многоадресная передача, а вторая - возможность приоритетного обслуживания.

Все коммутаторы делятся на три типа:

– с коллективной памятью;

– с общей средой;

– с пространственным разделением.



1.1 Коммутаторы с коллективной памятью



Высокоскоростные коммутаторы ячеек с коллективной памятью можно считать наиболее естественным типом коммутаторов АТМ из-за большего сходства их принципов построения с традиционными коммутаторами пакетов, используемыми в вычислительных сетях.

Все входные и выходные контроллеры непосредственно соединены с общим запоминающим устройством, доступным для записи со всех входных контроллеров и чтения для всех выходных контроллеров. В рассматриваемом варианте архитектуры коммутатора АТМ должны быть удовлетворены два основных конструктивных требования.[1,4,5,6]

Во-первых, время, необходимое процессору для того, чтобы определить, в какую очередь поставить поступивший пакет и выработать соответствующие управляющие сигналы, должно быть достаточно мало, чтобы процессор успевал справляться с потоком поступающих пакетов. Следовательно, в системе должен быть центральный контроллер, способный в течение каждого временного цикла обрабатывать последовательно N входных пакетов и выбирать N пакетов для дальнейшей передачи. Во-вторых, самое важное требование относится к коллективной памяти. Скорость записи/считывания должна быть достаточно велика, чтобы можно было обслужить одновременно весь входной и выходной трафик. Если число портов равно N, а скорость обмена через порт равна V, то скорость записи/считывания должна составлять 2NV. Так, для 32-х канального коммутатора с канальной скоростью 150 Мбит/с скорость запись/считывание должна составлять, по крайней мере, 9,6 Гбит/с.

Следует отметить, что в коммутаторе с коллективной памятью требуемый объем памяти определяется не только количеством портов N, поступающей нагрузкой, моделью трафика, но и способом коллективного использования памяти различными выходными очередями. Так, в одном случае память может быть разбита на N различных секций, каждая из которых предназначена для отдельной очереди (полное разбиение памяти). А в другом крайнем случае может быть организовано полностью совместное использование памяти, при котором все очереди могут формироваться в любой области памяти, и пакет будет потерян лишь тогда, когда заполнена вся память. Естественно, совместное использование ведет к минимизации объема памяти.

Примером коммутатора с общей памятью является коммутатор Prelude, разработанный во Франции в Национальном центре исследований в области связи (СМЕТ). Примечательно, что основные инженерно-конструкторские идеи, воплощенные в этом коммутаторе, актуальны и по сей день.

Принцип коммутатора с коллективной памятью показан на рисунке 1.4. Все входные и выходные контроллеры непосредственно соединены с общим запоминающим устройством, доступным для записи со всех входных контроллеров и чтения для всех выходных контроллеров.



IC – входной контроллер

OC – выходной контролер

Memory –память



Рисунок 1.4 – Коммутационный элемент с коллективной памятью



1.2 Коммутаторы с общей средой



В коммутаторах с общей средой все пакеты, поступающие по входным каналам, синхронно мультиплексируются в общую среду с высокой скоростью передачи, в качестве которой может выступать общая шина с разделением по времени или кольцо.[3,4]

Если в качестве общей среды выступает параллельная шина, то ее полоса пропускания должна быть в N раз больше, чем скорость передачи по одному входному каналу. Каждый выходной канал присоединен к шине через интерфейс, состоящий из адресного фильтра (АФ) и выходного буфера, организованного по принципу "первым пришел - первым вышел" (FIFO).[1-5]

Такой интерфейс в состоянии принять все пакеты, передаваемые по шине. В зависимости от значений идентификатора виртуального пути и виртуального канала, содержащихся в заголовке ячейки, адресный фильтр в каждом интерфейсе определяет, следует ли записывать ячейку в буфер данного выхода или нет. Таким образом, подобно коммутаторам с коллективной памятью коммутаторы с общей средой основаны на мультиплексировании всех поступающих пакетов в один поток и с последующим демультиплексированием общего потока на отдельные потоки по одному на каждый выход. Все пакеты проходят по единому пути - широковещательной шине с временным разделением, а демультиплексирование осуществляется адресными фильтрами в выходных интерфейсах.[4]

Отличие коммутатора с общей средой от коммутатора с коллективной памятью заключается в том, что в данном типе архитектуре осуществляется полностью раздельное использование памяти выходными очередями, так что последние могут быть организованы по принципу "первым пришел - первым обслужен". Примером реализации такой архитектуры служит коммутатор Atom, разработанный фирмой NEC. Как и в случае архитектуры с коллективной памятью, реализация архитектуры с общей шиной во многом определяется тем, каким образом обеспечить высокую скорость передачи данных в шине и буферных устройствах, которые должны работать со средней скоростью NV, где V - скорость обмена через порт.



IC – входной контроллер

ОС – выходной контроллер

TDM – мультиплексирование с временным разделением.

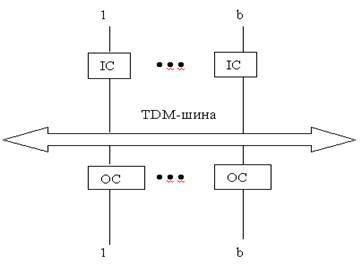

Рисунок 1.5 – Шинная структура коммутатора



1.3 Коммутаторы АТМ с пространственным разделением



В противоположность вариантам архитектуры с коллективной памятью и общей средой, для которых характерно мультиплексирование входного трафика всех входных каналов в единый поток, в N раз превышающий полосу одного канала, в коммутаторе с пространственным разделением от входов к выходам устанавливается несколько соединений, скорость передачи по каждому из которых может быть равна скорости передачи по одному каналу.[4]

Другой особенностью является то, что управление коммутатором не обязательно должно быть централизованным, а может быть распределенным.



В отличие от коммутаторов с коллективной памятью или с общей средой в структурах коммутаторов с пространственным разделением, для которых характерна возможность внутренних блокировок, выходная буферизация невозможна. Коммутаторы с пространственным разделением могут быть разбиты на три большие группы:[2,4,15-17]

– матричные на рисунке 1.6;

– баньяновидные (древовидные);

– с N2 раздельными соединениями.



1.4 Матричные коммутационные структуры



Внутренняя неблокируемая коммутационная структура может быть построена путем использования перекрестной прямоугольной матрицы для создания взаимосвязной сети на рисунке 1.2. Одновременно с этим существует возможность связки любой незанятой пары вход - выход. Так или иначе, перекрестная связь входа и выхода зависит от информации ячейки так же, как и от случайности возникновения «опасных соревнований» ячеек.

Внутри такой коммутационной структуры возможны различные расположения буферов:

– на входных контроллерах;

– на выходных контроллерах;

– в узлах матрицы.





IC – входной контроллер

ОС – выходной контроллер



Рисунок 1.2 – Матричная коммутационная структура



1.5 Входная буферизация в коммутаторах матричного типа



При входной буферизации отдельные буферы размещаются на входных контроллерах, показанно на рисунке 1.3. При использовании FIFD буферов (first-in first-out) конкуренция возникает в случае появления двух или более ячеек, находящихся в голове очереди, стремящихся одновременно к одному и тому же выходу [3,8]. В этом случае происходит блокировка в голове очереди, т.е. пакеты, следующие за блокированным в голове очереди пакетом, также блокируется, даже если они предназначены для другого доступного выхода. Для преодоления этого недостатка, FIFD буфера могут быть замещены на запоминающее устройство с произвольной выборкой (RAM). Если первая ячейка заблокирована, то для передачи выбирается следующая, при условии, что ее порт назначения свободен.

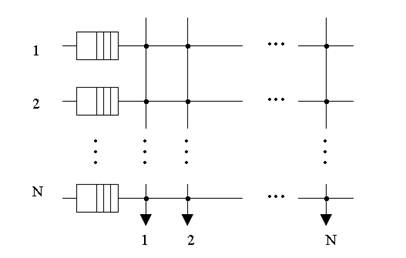

Рисунок 1.3 – Коммутатор матричного типа с входными буферами





1.6 Выходная буферизация в коммутаторах матричного типа

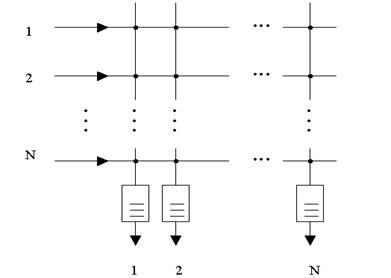

Рисунок 1.4 показывает коммутационную структуру, состоящую из матрицы с выходными буферами [8,9]. Только в случае, когда матрица функционирует на той же скорости, что и входящие линии, может возникнуть конфликт «опасных соревнований» (несколько ячеек одновременно стремятся попасть на один выход). Этот недостаток может быть сконцентрирован путем понижения прямого доступа буферного времени и увеличения скорости коммутатора матричного типа. Эти факторы могут привести к технологическим ограничениям в размере коммутационной структуры.

Коммутационный элемент с выходной буферизацией будет не блокируемым в том случае, когда фактор быстродействия коммутатора матричного типа равен b (т.е. b ячеек одновременно стремятся попасть на один выход) для b х b коммутационного элемента.





Рисунок 1.4 – Коммутатор матричного типа с выходной буферизацией



1.7 Буферизация в точках пересечения коммутатора матричного типа

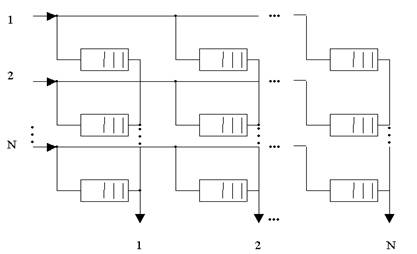

Буферы могут быть также расположены в индивидуальных точках пересечения матрицы рисунок 1.5 [8]. Такой коммутационный элемент получил название «Бабочка»(butterfly). Эта схема предупреждает столкновение ячеек, движущихся к одному выходу. Если более чем в одном буфере находятся ячейки, предназначенные для одного и того же выхода, то по той или иной системе должен быть выбран буфер, обслуживаемый первым.

В действительности, эта стратегия размещения буфера имеет недостаток: малого размера буфер требуется на каждой точке пересечения (узле), и разделить этот буфер не представляется возможным.







Рисунок 1.5 – Буферизация в точках пересечения коммутатора матричного типа



Поэтому невозможно достигнуть той же эффективности работы коммутационной структуры, какую обеспечивает коммутационная структура с выходной буферизацией.



1.8 Баньян сети

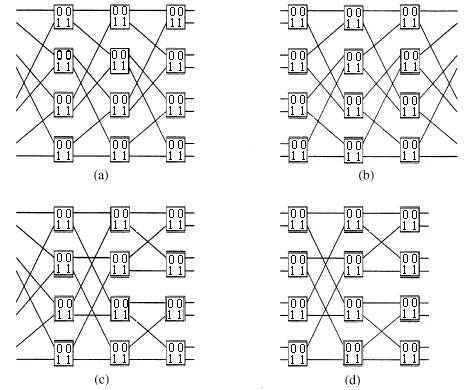

Отличительное свойство Баньян сети – это существование перехода от любого входа к любому выходу [8].




а) смешанные (Омега) сеть;

b) реверсная смешанная сеть;

c) особо чувствительная Баньян сеть;

d) обыкновенная сеть.



Рисунок 1.6 – Четыре вида сетей, принадлежащих к классу Баньян



Основное свойство этих сетей:

– они состоят из n=log2N и N/2 узлов на уровень;

– они имеют самонастраивающееся свойство – уникальный n-битный адрес назначения может использоваться для передачи ячейки от любого входа к любому выходу, по одному биту на каждый уровень;

– их регулярность и взаимосвязная схема очень привлекательна для применения в VLSI (VLSI - сверх большая степень интеграции).

Рисунок 1.7 показывает пример соединения в Баньян сети 8х8, где темные линии отражают передающие пути. С правой стороны адрес каждого выходного сигнала обозначен как ряд n-битов,b1…bn. Адрес ячейки сигнала закодирован в заголовке ячейки. На первом уровне проверяется бит b1, если это 0, ячейка будет выдвинута на высший, исходящий уровень; если это1,то ячейка отправляется на низший уровень. На следующем уровне проверяется бит b2, передача сигнала происходит аналогично.






Рисунок 1.7 – Баньян сеть 8х8



Внутренняя блокировка происходит в случае когда ячейка потеряна из-за конфликтных ситуаций на уровне сети. Рисунок 3.3 приводит пример внутренней блокировки внутри Баньян сети 8х8.

Тем не менее, Баньян сеть не будет иметь внутренних блокировок, если будут соблюдены следующие условия:

– нет свободного входного сигнала между любыми двумя активными входами;

– выходные адреса ячеек находятся либо в прямом, либо в обратном порядке.

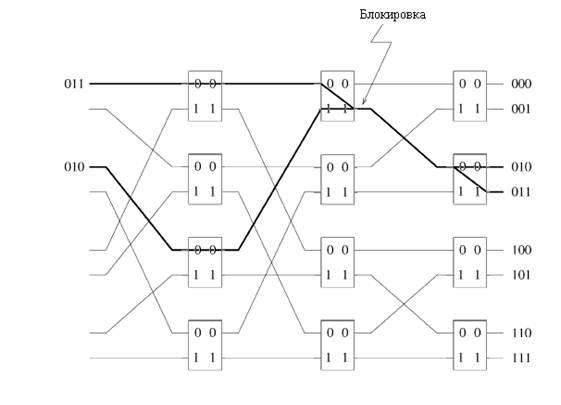

Рисунок 1.8 – Блокировка в Баньян сети 8х8

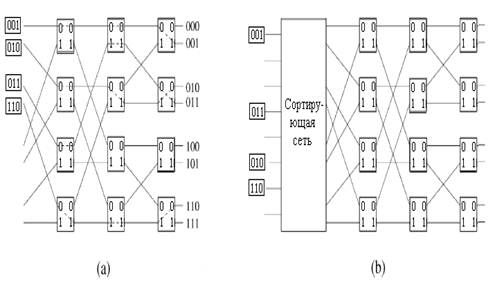

Рассмотрим рисунок 1.9. Предположим, что Баньян сети предшествует сети которая накапливает ячейки и сортирует их, учитывая их выходные значения. Получившаяся в результате структура является неблокирующей сортирующей Баньян сетью.



а) неблокируемая Баньян сеть для входных сигналов;

b) сортирующая Баньян сеть.



Рисунок 1.9 – Неблокируемая и сортирующая Баньян сеть



1.9 Широкополосная баньян сеть. Обобщенный алгоритм самотрассировки



Широкополосная Баньян сеть – это сеть с коммутационными узлами, копирующими ячейки. Ячейка, прибывающая в каждый узел, может быть либо трассирована в один из выводных каналов, либо дублирована и отправлена по двум выводным каналам. Существует три варианта log23 = 1.585, а это значит, что минимальный объем информации заголовка равен двум бит а каждый узел.

На рисунке 1.10 представлен обобщенный алгоритм одно - битовой самотрассировки для ряда N-битных адресов с произвольным назначением. Когда ячейки прибывает в узел k-каскада, трассировка ячейки определяется k битами заголовков всех адресов назначения. Если все они равны нулю или единице, тогда ячейка отправляется в нулевой вывод или в единичный соответственно. В противном случае, копии ячеек отправляются в оба вывода, и соответственно копиям этих двух ячеек в заголовках изменяются адреса назначения: заголовки копий ячеек, отправленных в нулевой вывод или единичный, содержат адреса первоначальных заголовков в k бит, равных нулю или единице соответственно.



Рисунок 1.10– Обобщенный алгоритм самомаршрутизации

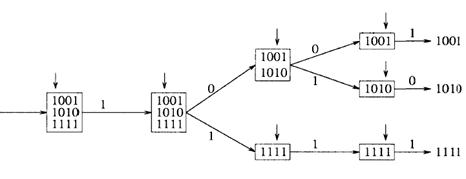

На рисунке 1.11 представлено дерево ввода-вывода, образуемое обобщающим алгоритмом самомаршрутизации.

Рисунок 1.11 – Дерево ввода-вывода, образуемое обобщающим алгоритмом самомаршутизации



При выполнении обобщенного алгоритма самотрассировки могут возникнуть трудности:

– заголовки ячеек содержат изменяющиеся адресные номера и

коммутационным узлам приходится считывать их все;

– при модификации заголовков ячеек учитывается вся совокупность

адресов, что усложняет работу коммутационных узлов;

– схема всех каналов выводов и вводов образует дерево в сети.

Деревья, образованные произвольным рядом входных ячеек, зависят от каналов. Таким образом, из-за нерегулярности ряда абсолютных адресов назначения в заголовках ячеек, система является блокирующей. Но в копирующей системе, где ячейки копируются, но не отправляются по абсолютным адресам, вместо абсолютных адресов могут использоваться фиктивные.

Фиктивные адреса каждой ячейки могут выстраиваться непрерывно, так чтобы весь ряд фиктивных адресов представлял интервал (адресный), состоящий из MIN и MAX текущих сумм. Адресный интервал входных ячеек можно сделать монотонным для обеспечения неблокирования в нижеописанной широкополосной Баньян сети.



Типичная сеть состоит из узлов (компьютеров), соединенных средой передачи данных (кабельной или беспроводной) и специализированным сетевым оборудованием, таким как маршрутизаторы, концентраторы или коммутаторы. Все эти компоненты сети, работая вместе, позволяют пользователям пересылать данные с одного компьютера на другой, возможно даже в другую часть света.

Коммутаторы – фундаментальная часть большинства современных сетей. Используя микросегментацию, они дают возможность одновременно посылать по сети информацию множеству пользователей. Микросегментация позволяет создать частные или выделенные сегменты – по одной рабочей станции на сегмент (к порту коммутатора подключается не сегмент, а только рабочая станция). Каждая рабочая станция, при этом, получает доступ сразу ко всей полосе пропускания, и ей не приходится конкурировать с другими станциями. Если оборудование работает в дуплексном режиме, то исключаются коллизии.

Существует множество различных типов коммутаторов и сетей. Коммутаторы, которые обеспечивают выделенное соединение для каждого узла внутренней сети компании, называются коммутаторами локальных сетей (LAN Switches).



2.1 Преимущества использования коммутаторов LAN в сетях



Большинство первых локальных сетей использовало концентраторы для организации соединения между рабочими станциями сети. По мере роста сети, появлялись следующие проблемы:

· Маштабируемость сети (Scalability) – в сети, построенной на концентраторах, ограниченная совместно используемая полоса пропускания сильно затрудняет рост сети без потери производительности, а современные приложения требуют большую полосу пропускания, чем раньше.

· Задержка (Latency) – количество времени, которое требуется пакету, чтобы достичь пункта назначения. Т.к. каждый узел в сети, построенной на концентраторах должен ждать появления возможности передачи данных во избежании коллизий, то задержка может значительно увеличиться при наращивании узлов в сеть. Или, если кто-то передает по сети большой файл, все остальные узлы должны ждать окончания его передачи, чтобы получить возможность отправить свои данные.

· Сбой в сети (Network failure) – в обычной сети, одно устройство, подключенное к концентратору, может вызвать проблемы у остальных устройств, подключенных к нему из-за несоответствия скоростей работы (100 Мбит/с сетевой адаптер и 10 Мбит/с концентратор) или большого числа широковещательных сообщений (broadcast). Коммутаторы могут быть сконфигурированы для ограничения количества широковещательных пакетов.

· Коллизии (Collisions) – в полудуплексном Ethernet используется метод Carrier Sense Multiple Access /Collision Detection (CSMA/CD) для доступа к разделяемой среде передачи данных. При этом способе доступа, узел не сможет отправить свой пакет до тех пор, пока не убедиться, что среда передачи свободна. Если два узла обнаружили, что среда передачи свободна и начали передачу в одно и тоже время, возникает коллизия и пакет теряется. Часть сети Ethernet, все узлы которой распознают коллизию независимо от того, в какой части сети эта коллизия возникла, называется доменом коллизий (collision domain). Сеть Ethernet, построенная на концентраторах, всегда образует один домен коллизий.

Простая замена концентраторов на коммутаторы позволяет значительно повысить эффективность локальных сетей, при этом не требуется замена кабельной проводки или сетевых адаптеров. Коммутаторы делят сеть на отдельные логические сегменты, изолируя трафик одного сегмента от трафика другого сегменты, создавая при этом небольшие по размеру домены коллизий.

Разделение большой сети на несколько автономных сегментов при помощи коммутаторов имеет несколько преимуществ. Поскольку перенаправлению подвергается только часть трафика, коммутаторы уменьшают трафик, принимаемый устройствами во всех сегментах сети. Коммутаторы могут выполнять функции межсетевого экрана (брандмауэра), не пропускающего некоторые потенциально опасные сетевые ошибки и обеспечивать обмен данными между большим количеством устройств. Коммутаторы увеличивают фактический размер сети, позволяя подключать к ней удаленные станции, которые иначе подключить нельзя. Для сетей Fast Ethernet или Gigabit Ethernet коммутатор является эффективным способом преодоления ограничения более “двух повторителей” при построении сети на концентраторах. Коммутаторы могут соединять локальные сети с различной полосой пропускания. Например, с помощью коммутатора можно соединить 10-мегабитную и 100-мегабитную локальные сети Ethernet. Некоторые коммутаторы поддерживают коммутацию без буферизации пакетов (cut-through switching), что уменьшает задержки в сети.

Еще одно существенное преимущество коммутаторов над концентраторами следующее. Все узлы, подключенные к концентратору, делят между собой всю полосу пропускания. Коммутаторы предоставляют каждому узлу (если он подключен непосредственно к порту коммутатора) отдельную полосу пропускания, чем уменьшают вероятность коллизий в сетевых сегментах.

Например, если к 10 Мбит/с концентратору подключено 10 устройств, то каждый узел получит пропускную способность равную 1 Мбит/с (10/N Мбит/с, где N-количество рабочих станций), даже если не все устройства будут передавать данные. Если вместо концентратора поставить коммутатор, то каждый узел сможет функционировать на скорости 10 Мбит/с.

До появления коммутаторов, сети Ethernet были полудуплекными, т.е. только одно устройство могло передавать данные в любой момент времени. Коммутация позволила сети Ethernet работать в полнодуплексном режиме.

Полнодуплексный режим – это дополнительная возможность одновременной двухсторонней передачи по линии связи "точка – точка" на МАС - подуровне. Функционально дуплексная передача намного проще полудуплексной, т.к. она не вызывает в среде передачи коллизий, не требует составления расписания повторных передач и добавления битов расширения в конец коротких кадров. В результате не только увеличивается время, доступное для передачи данных, но и удваивается полезная полоса пропускания канала, поскольку каждый канал обеспечивает полноскоростную одновременную двустороннюю передачу.

2.2 Технологии коммутации



Коммутаторы обычно работают на канальном уровне модели OSI. Они анализируют входящие кадры, принимают решение об их дальнейшей передаче на основе МАС - адресов, и передают кадры пунктам назначения. Основное преимущество коммутаторов – прозрачность для протоколов верхнего уровня. Т.к. коммутатор функционирует на 2-м уровне, ему нет необходимости анализировать информацию верхних уровней модели OSI.

Коммутация 2-го уровня – аппаратная. Передача кадра в коммутаторе обрабатывается специализированным контроллером, называемым Application-Specific Integrated Circuits (ASIC). Эта технология, разработанная для коммутаторов, позволяет поддерживать гигабитные скорости с небольшой задержкой.

Существую 2 основные причины использования коммутаторов 2-го уровня – сегментация сети и объединение рабочих групп. Высокая производительность коммутаторов позволяет разработчикам сетей значительно уменьшить количество узлов в физическом сегменте. Деление крупной сети на логические сегменты повышает производительность сети (за счет разгрузки сегментов), а также гибкость построения сети, увеличивая степень защиты данных, и облегчает управление сетью.

Несмотря на преимущества коммутации 2-го уровня, она все же имеет некоторые ограничения. Наличие коммутаторов в сети не препятствует распространению широковещательных кадров (broadcast) по всем сегментам сети, сохраняя ее прозрачность.

Таким образом, очевидно, что сети необходима функциональность 3-го уровня OSI модели.

Коммутация 3-го уровня – это аппаратная маршрутизация, где передача пакетов обрабатывается контроллерами ASICs. В отличие от коммутаторов 2-го уровня, коммутаторы 3-го уровня принимают решения на основе информации сетевого уровня, а не на основе МАС - адресов. Основная цель коммутации 3-го уровня – получить скорость коммутации 2-го уровня и масштабируемость маршрутизации. Обработку пакетов коммутатор 3-го уровня выполняет таким же образом, как и у маршрутизатор:

· на основе информации 3-го уровня (сетевых адресов) определяет путь к месту назначения пакета

· проверяет целостность заголовка 3-го уровня, вычисляя контрольную сумму

· проверяет время жизни пакета

· обрабатывает и отвечает на любую дополнительную информацию

· обновляет статистику в Информационной базе управления (Management Information Base -MIB)

· обеспечивает управление безопасностью (если необходимо)

· обеспечивает необходимое качество сервиса (QoS) для мультимедийных приложений чувствительных к задержкам передачи

Основное отличие между маршрутизаторами и коммутаторами 3-го уровня заключается в том, что в основе коммутации 3-го уровня лежит аппаратная реализация. В маршрутизаторах общего назначения коммутация пакетов обычно выполняется программным образом. Т.к. коммутаторы 3-го уровня обычно быстрее и дешевле маршрутизаторов, то их использование в локальных сетях очень привлекательно.

В качестве примеров коммутаторов 3-го уровня можно привести D-Link DES-3326S и DES-3326SR, DES-3350SR.

Коммутация 4-го уровня основывается на аппаратной маршрутизации сетевого уровня, которая отвечает за управляющую информацию 4-го уровня. Информация в заголовках пакета обычно включает адресацию сетевого уровня, тип протокола 3-го уровня, время жизни (TTL) и контрольную сумму. В пакете также содержится информация о протоколах верхних уровней, такая как тип протокола и номер порта.

Простое определение коммутации 4-го уровня – это возможность принимать решение о передаче пакета, основываясь не только на МАС или IP адресах, но и на параметрах 4-го уровня, таких как номер порта.

Маршрутизаторы умеют управлять трафиком, основываясь на информации транспортного уровня. Одним из методов является создание расширенных списков доступа (extended access lists).

Когда коммутаторы выполняют функции 4-го уровня, они читают поля TCP и UDP внутри заголовка и определяют, какой тип информации передается в этом пакете. Администратор сети может запрограммировать коммутатор обрабатывать трафик в соответствии с приоритетом приложений. Эта функция позволяет определить качество сервиса для конечных пользователей. Когда задано качество сервиса, коммутация 4-го уровня будет выделять, например, трафику видеоконференции, большую полосу пропускания по сравнению, например, с почтовым сообщением или пакетом FTP.

Коммутация 4-го уровня необходима, если выбранная политика предполагает разделение управления трафиком по приложениям или требуется учет количества трафика, вырабатываемого каждым приложением. Однако следует заметить, что коммутаторам, выполняющим коммутацию 4-го уровня, требуется возможность определять и хранить большое число таблиц коммутации, особенно если коммутатор используется внутри ядра корпоративной сети.



2.3 Продукты компании D-Link



Уровень доступа является ближайшим к пользователю уровнем и предоставляет ему доступ к ресурсам сети. Размещенные на этом уровне коммутаторы должны поддерживать подключение отдельных компьютеров к объединенной сети.

Коммутаторы уровня доступа D-Link представлены следующими моделями:

DES-1010G/1026G – неуправляемые коммутаторы, которые обеспечивают каналы связи скоростью 10/100Мбит/с и возможность подключения до 26 пользователей для сетей малых и средних офисов.

DGS-1005D/08D/16T/24T – неуправляемые коммутаторы, которые обеспечивают гигабитные каналы связи для высокоскоростного подключения серверов и рабочих станций.

DES-12xxR и DGS-12xxT – настраиваемые коммутаторы, которые обеспечивают коммутируемые каналы 10/100 Мбит/с и 10/100/1000Мбит/с и поддерживающие до 24 пользователей и 2 порта Gigabit Ethernet для серверов.

DES-3226/3226L/3226S/DHS-3226 – управляемые коммутаторы, предоставляющие возможность подключения до 144 пользователей с помощью 10/100 Мбит/с каналов связи и 6 серверов через порты Gigabit Ethernet.
